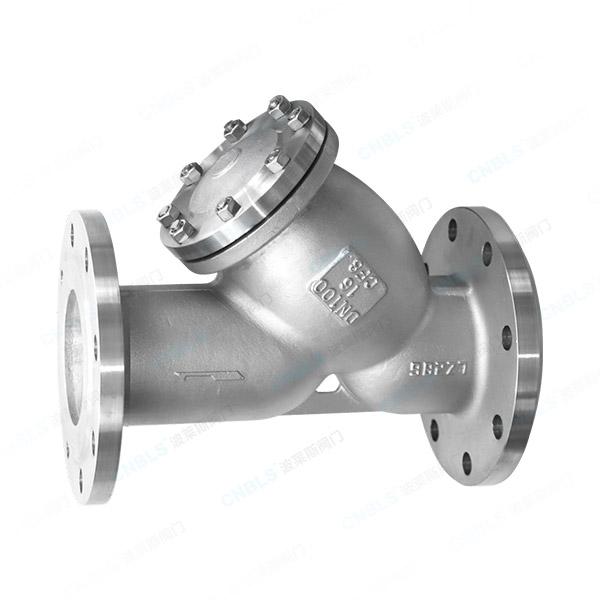

Y-Sieb

BolaisiY-Siebe dienen als Vorfiltereinheiten für Rohrleitungen und fangen feste Verunreinigungen wie Sedimente und Schweißschlacke ab, um nachgeschaltete Pumpen, Ventile und Instrumente zu schützen. Sie sind in verschiedenen Gehäusematerialien und Nenndurchmessern erhältlich und mit Wasser, Öl, Gas, Dampf und anderen Medien kompatibel. Der abnehmbare Bildschirm kann gereinigt und wiederverwendet werden. Jede Einheit bietet flexible Installationsmöglichkeiten und durchläuft mehrere Werksinspektionen. Unsere Produkte werden weltweit mit einer 12-monatigen Vollgarantie verkauft. Kundenspezifische Spezifikationen sind auf Anfrage erhältlich.

Produktdefinition

Ein Y-Sieb ist ein mechanischer Reinigungsanschluss, der am vorderen Ende von Flüssigkeitsleitungen installiert wird und nach seiner abgewinkelten Y-förmigen Ventilkörperstruktur benannt ist. Wenn das Medium durch das Ventilgehäuse fließt, fängt das eingebaute Präzisionssieb die in der Flüssigkeit enthaltenen festen Partikelverunreinigungen ab und ermöglicht so den Durchfluss des sauberen Mediums zu nachgeschalteten Geräten. Y-Siebe sind mit Wasser, Öl, Gas und anderen Medien kompatibel. Die Standardmaschenspezifikationen lauten wie folgt: 18–30 Mesh für Wasseranwendungen, 10–100 Mesh für Gasanwendungen und 100–480 Mesh für Ölanwendungen. Die Siebkartusche kann zum Reinigen entfernt und wiederholt wiederverwendet werden. Dieses Produkt führt lediglich eine Vorfiltration von Rohrleitungsverunreinigungen durch, ohne die Durchflussrate oder den Druck des Mediums zu verändern. Es kann mit Absperrschiebern, Kugelhähnen, Kugelhähnen, Wasserpumpen, Wärmetauschern und Durchflussmessern kombiniert werden. Es reduziert Abrieb, Verstopfung und ungeplante Abschaltungen der Pipeline-Ausrüstung an der Quelle und senkt so die Kosten für die Wartung und den Austausch der Ausrüstung erheblich.

Technische Spezifikationen

1.Marke:Bolaisi

2.Modell: GL41H/W-16C/P

3.Nenndurchmesser: DN15 ~ DN300

4.Ventilkörpermaterial: WCB-Kohlenstoffguss / Edelstahl 304 / Edelstahl 316

5. Druckklasse: PN10, PN16, PN25, PN40

6.Verbindungstyp: Flanschverbindung

7. Siebmaterial: Drahtgeflecht aus Edelstahl 304/316

8.Filtrationsgenauigkeit des Siebs: Standard 40/60/80/100 Mesh (anpassbar)

9. Anwendbare Medien: Leitungswasser, Abwasser, Ölprodukte, Erdgas, Dampf usw.

10. Betriebstemperatur: Stahlgussversion ≤ 350 °C; Edelstahlausführung ≤ 280°C

11.Flüssigkeitsflussrichtung: Unidirektional, gerade durch

12.Installationsanforderung: Geeignet für horizontale und vertikale Rohrleitungen; Die Siebschale muss nach unten zeigen.

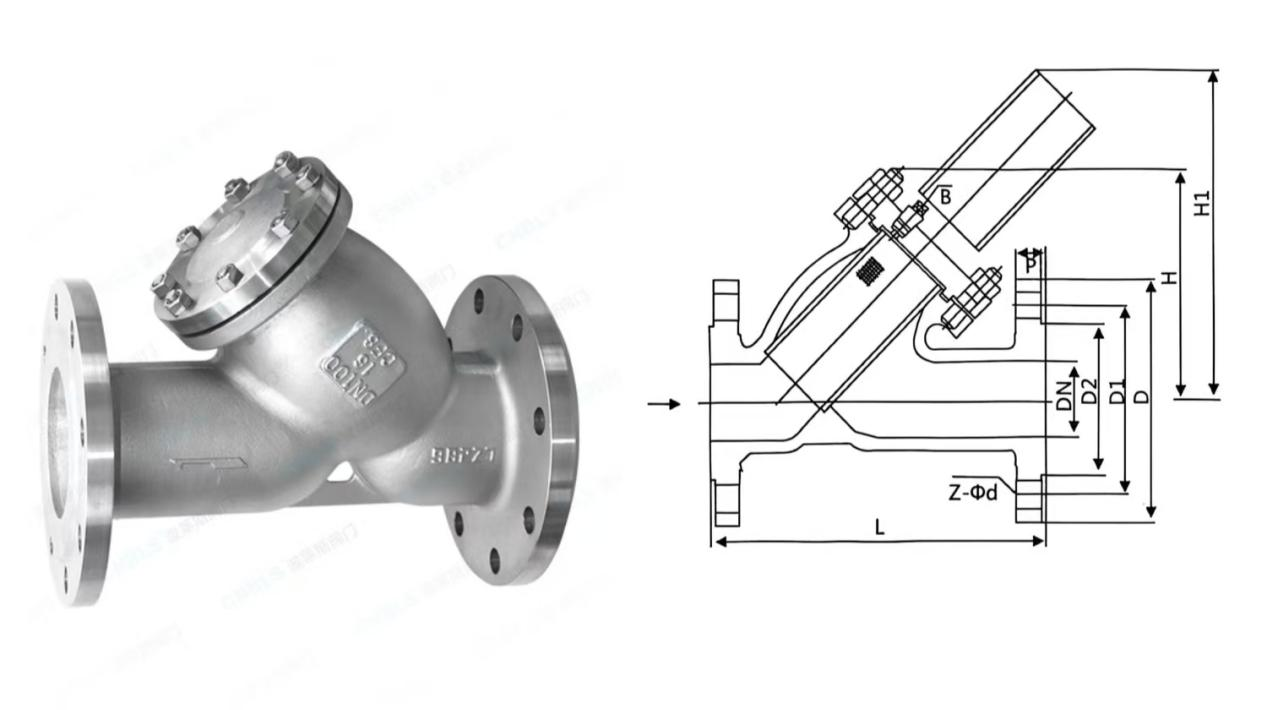

Produktzeichnungen und technische Parameter

Garantiezeit und Rückgabe-/Umtauschbestimmungen nach dem Kauf

1. Garantiefrist

AlleBolaisiFür Y-Siebe gilt eine 12-monatige Gesamtgarantie ab dem Datum, an dem die Ware unser Werk verlässt. Garantieumfang: Werksbedingte Qualitätsmängel, einschließlich Gusslöcher in Ventilkörpern, Flanschlecks, Schäden an Originalsieben und Herstellungsprozessfehler. Ausschlüsse von der Garantieabdeckung: Schäden, die durch unbefugte Demontage und Montage, übermäßige Medienkorrosion, Stöße durch harte körnige Gegenstände, Siebverstopfung und -verformung aufgrund unregelmäßiger Abschlämmung sowie Betrieb außerhalb der Nenndruck- oder Temperaturgrenzen verursacht werden.

2. Rückgabe- und Umtauschregeln

1. Beschädigte Ware bei Erhalt oder Fabrikqualitätsmängel: Kunden müssen echte Fotos und Videobeweise vorlegen. Wir bieten kostenlosen Ersatz oder kostenlosen Reparaturservice.

2.Stornierung der Bestellung durch den Kunden einseitig / falsche Auswahl von Größe, Parametern oder Standards: Bei nicht produzierten Bestellungen wird ein teilweiser materieller pauschalierter Schadensersatz von der Rückerstattung abgezogen. Vollständig fertiggestellte und versendete Bestellungen sind von einer vorbehaltlosen Rückgabe ausgeschlossen.

3. Rückgabe ohne Qualitätsmängel: Die Ware muss ungeöffnet bleiben und darf keine Gebrauchsspuren aufweisen. Der Kunde trägt alle eingehenden und ausgehenden internationalen Logistik-, Zollabfertigungs- und Zollgebühren sowie einen Bearbeitungsverlustabzug für die Retourenbearbeitung.

Anwendungsfelder

1. Kommunale Wasserversorgungs- und Entwässerungsprojekte Vorfiltration für städtische Hauptleitungswasserleitungen, Abwasseraufbereitungsleitungen und Pumpenhäuser für die sekundäre Wasserversorgung. Es fängt Sedimente und Rohrleitungsrost ab und schützt so Wasserpumpen, Wasserzähler und Druckminderventile.

2. Öl- und Gasindustrie Rohöltransportleitungen, Gasdruckregelstationen und Gastankstellenleitungen. Es filtert Schweißschlacke und Metallrückstände, um Blockaden und Fehlfunktionen von Druckreglern und Durchflussmessern zu verhindern.

3.Chemical Production Lines Heat transfer oil pipelines, weak acid & weak alkali delivery lines and reactor circulation piping. Es filtert kristalline Partikel im Medium und verlängert so die Lebensdauer von Ventilen und Wärmetauschern.

4. Kraftwerke und Heizungs-HLK-Systeme Kesselspeisewasserleitungen, Hochtemperatur-Dampfnetze und zentrale Klimaanlagen-Umwälzwassersysteme. It removes scale and rust contaminants to avoid blockage of heat exchange tubes.

5. Metallurgie, Papierherstellung und Textilindustrie Kühlwasserzirkulationssysteme und Schlammlieferleitungen. Es fängt Feststoffpartikel ein, um Walzwerke, Wasserpumpen und Präzisionsventile für die Textilsteuerung zu schützen.

6.Unterstützung für kommerzielle Ausrüstung im Ausland. Flüssigkeitsleitungen für Reinwassergeräte, brennstoffbetriebene Kessel, Reinigungsmaschinen und Luftkompressoren. Langfristig unterstützende Beschaffung von Anlagenherstellern in Europa, Amerika und Südostasien.

Warum wählen?Bolaisi-Ventile?

1. Direkte Lieferung vom Ursprungswerk für den Außenhandel ohne Zwischenhändleraufschlag. Wir besitzen unabhängige Edelstahl- und Gussstahlgießereien sowie Bearbeitungswerkstätten, die auf ausländische Märkte zugeschnitten sind. We guarantee stable lead times for bulk orders.

2.Präzisionssieb komplett aus Edelstahl, nach wiederholter Reinigung wiederverwendbar. Hohe Temperatur- und Erosionsbeständigkeit mit einfacher Demontage. Es kann nach dem Spülen mit klarem Wasser wieder installiert werden, ohne dass Verbrauchsmaterialien häufig ausgetauscht werden müssen, was die langfristigen Betriebskosten des Kunden senkt.

3. Mehrere Materialoptionen für alle Arbeitsbedingungen, kompatibel mit komplexen Betriebsumgebungen im Ausland. Gussstahl ist für Hochtemperaturdampf geeignet; Edelstahl 304 ist für Wasser-, Öl- und Gasmedien geeignet; Edelstahl 316 eignet sich für leicht korrosive Flüssigkeiten. Unsere Produkte erfüllen die unterschiedlichen Betriebsanforderungen von Chemie-, Wärme- und Wasserversorgungs- und Entwässerungsprojekten weltweit.

4. Dreistufige Werksinspektion für gleichbleibende Exportqualität. Alle Produkte werden einem PMI-Spektrumstest des Rohmaterials, einem hydrostatischen Festigkeitstest des Ventilkörpers und einer Stichprobenprüfung der Siebfiltrationsgenauigkeit unterzogen. Jeder Einheit liegt ein Werksprüfzertifikat bei, das den internationalen Standards für Flüssigkeitsausrüstung entspricht.

5. Umfassendes Außenhandels-After-Sales-System. Dedizierte Außenhandels-Kundenbetreuer bieten einen persönlichen Service. Bei auftretenden Störungen innerhalb der Garantiezeit erfolgt der Ersatzteilversand zeitnah.

Häufig gestellte Fragen (FAQ)

Q1: Does the Y-type strainer have to be installed horizontally? Kann es an vertikalen Rohrleitungen verwendet werden?

A: Es ist sowohl für horizontale als auch für vertikale Rohrleitungen anwendbar. Stellen Sie einfach sicher, dass die Sedimentschale des Siebs nach unten zeigt, um die Sedimentation der Verunreinigungen und das regelmäßige Abblasen zu erleichtern.

F2: Wie wählt man die Filtergenauigkeit aus? What mesh size is recommended for different media?

A: 40–60 Mesh für Leitungswasser und normales Abwasser; 60–80 Mesh für Ölprodukte und Gas; 100–200 Mesh für Reinwasser- und Präzisionsinstrumentenleitungen. Kundenspezifische Maschenweiten sind auf Anfrage erhältlich.

F3: Modell aus Stahlguss oder Edelstahl für Hochtemperatur-Dampfleitungen mit 300 °C?

A: WCB-Y-Sieb aus Stahlguss sind die bevorzugte Wahl für Dampf mit einer Temperatur von 300 °C und einer maximalen Temperaturbeständigkeit von 350 °C. Für Arbeitsbedingungen unter 280 °C werden Edelstahlausführungen empfohlen.

F4: Wie reinige ich einen verstopften Bildschirm? Do I need to remove the entire unit from the pipeline?

A: Die Flansche des Ventilgehäuses müssen nicht demontiert werden. Schließen Sie zuerst die vorderen und hinteren Absperrventile, um den Druck abzulassen, und öffnen Sie dann den unteren Ablassstopfen, um das Schmutzwasser abzulassen. Lösen Sie die obere Endabdeckung, um das Sieb zum Spülen und Reinigen herauszunehmen.

F5: Kann es mit einem automatischen Abblaseventil ausgestattet werden?

 A: Ja. Der Abblaseanschluss aller Modelle verfügt über ein Standard-Universalgewinde. Manuelle Kugelhähne oder Abblaseventile mit automatischer Zeitsteuerung können installiert werden, um eine unbeaufsichtigte automatische Abschlämmung zu ermöglichen.

F6: Kann ein korrodiertes oder beschädigtes Display innerhalb der Garantiezeit kostenlos neu ausgestellt werden?

A: Bei Schäden, die auf Originalmaterial- oder Herstellungsfehler zurückzuführen sind, wird ein kostenloser Ersatz bereitgestellt. Wenn Korrosionsschäden durch eine übermäßige Chloridionen-, Säure- oder Alkalikonzentration im Medium verursacht werden, ist dies nicht durch die Garantie abgedeckt. Ersatzsiebe können jedoch zum Selbstkostenpreis geliefert werden.
