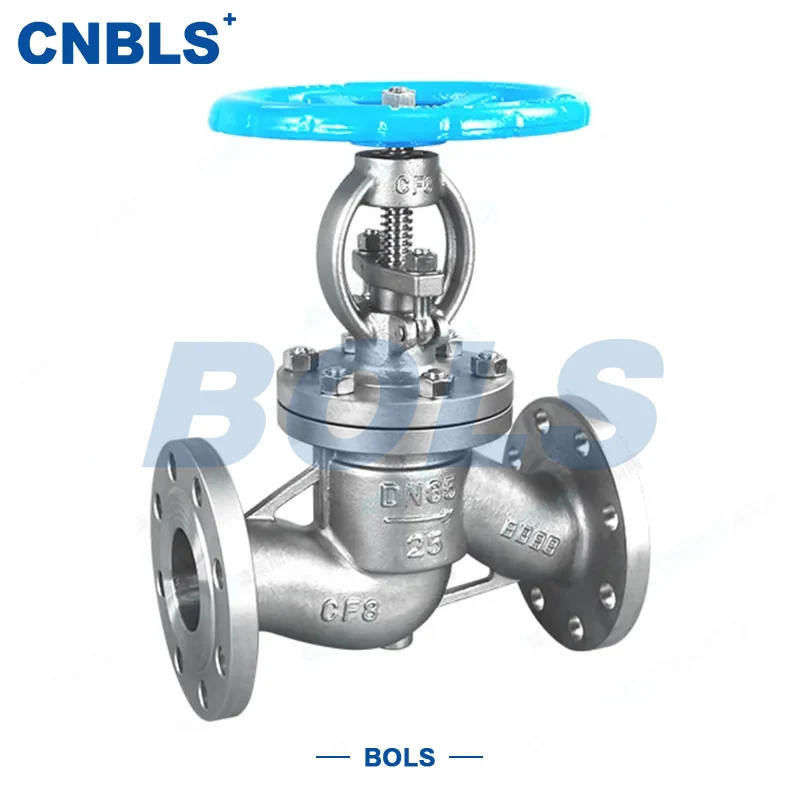

GB-Flanschventile aus Edelstahl

GB-Edelstahl-Flanschventile sind zentrale Regel- und Absperrvorrichtungen für industrielle Rohrleitungssysteme. Sie werden unter strikter Einhaltung chinesischer nationaler Standards entwickelt und hergestellt und erfüllen vollständig die maßgeblichen GB-Standards, einschließlich GB/T 12235, und sorgen für ein ausgewogenes Verhältnis von Regelgenauigkeit und Dichtungszuverlässigkeit.

Das Ventil realisiert die Ein-/Aus-Steuerung des Mediums und eine präzise Durchflussregulierung, indem es die Scheibe über den Ventilschaft auf und ab bewegt. Durch die Verwendung von hochkorrosionsbeständigem Edelstahl und einer standardisierten Flanschverbindungsstruktur zeichnet es sich durch einfache Installation, einfache Wartung, hervorragende Dichtleistung und stabilen Betrieb aus.

Es wird häufig in der Chemie-, Energie-, Pharma-, Wasseraufbereitungs-, Lebensmittelverarbeitungs- und anderen Branchen mit hohen Sicherheits- und Zuverlässigkeitsanforderungen eingesetzt und ist eine wichtige Ventilausrüstung, um einen stabilen und effizienten Betrieb von Rohrleitungssystemen zu gewährleisten.

Technische Parameter

Komponentenmaterialien

Kernvorteile

Vollständige Einhaltung des GB-Standards

Design, Herstellung und Prüfung folgen strikt GB/T 12235, GB/T 12224 und anderen nationalen Standards. Jedes Ventil besteht den GB-Drucktest und ist vollständig kompatibel mit den industriellen GB-Rohrleitungssystemen für den Haushalt.

Hervorragende Dichtungsleistung

Unterstützt harte Metalldichtung und PTFE-Weichdichtung. Metalldichtung für Medien mit hohem Druck, hoher Temperatur und Partikeln; weiche Dichtung für null Leckage. Beide erfüllen GB/T 13927.

Bequeme Flanschverbindung

Standard RF, MFM and TG flanges conform to GB/T 9113.Easy installation and disassembly for various sealing requirements.

Großer Material- und Betätigungsbereich

Gehäusematerial: 304/316/316L für unterschiedliche Korrosionsgrade. Betätigung: manuell, elektrisch, pneumatisch, Kegelradgetriebe für flexiblen Betrieb.

Niedrige Wartungskosten

Außenschrauben- und Jochstruktur (OS&Y) für klare Statusbeobachtung und einfache Wartung. Standard-GB-Teile für bequemen Austausch und niedrige Ausfallrate.

Anwendungen

GB-Edelstahl-Flanschventile sind für den GB-konformen allgemeinen Einsatz mit hohen Sicherheits- und Zuverlässigkeitsanforderungen konzipiert:

● Chemische Industrie: Prozess- und Rohrleitungen für korrosive Medien

● Energiewirtschaft: Dampf- und Kühlwasserleitungen

● Pharmaindustrie: Transport sauberer Medien

● Wasseraufbereitung: Wasserversorgungs- und Abwasserleitungen

● Lebensmittelverarbeitung: mittlere Rohrleitungen in Lebensmittelqualität

Geeignet für Druckklasse PN10 ~ PN100 und Größe DN10 ~ DN400.

Auswahlrichtlinien

Druck und Temperatur

Select material and seal per GB/T 12224 to avoid over pressure / over temperature.

Material durch Korrosivität

Allgemeines Medium: 304 Mittlere Korrosion: 316 Starke Korrosion: 316L

Dichtung und Flansch

High pressure / high temperature / particles: metal seal + MFM / TG flange Clean / low pressure: PTFE soft seal + RF flange

Struktur

Outdoor / observation needed: OS&Y (rising stem)Narrow space: NRS (non-rising stem)

Betätigung

Local operation: manual Remote / automatic: electric / pneumatic (explosion-proof per GB 3836.1)

Design- und Herstellungsstandards

● Ventildesign: GB/T 12235

● Persönlich: GB/T 12221

● Flansch: GB/T 9113, GB/T 9124

● Druck-Temperatur-Bewertung: GB/T 12224

● Prüfung: GB/T 13927

● Material: GB/T 1220, GB/T 3098.1/2

● Installation: GB 50235

Installation und Wartung

Stellen Sie vor der Installation sicher, dass Modell, Druck, Material und Dichtung den GB-Standards und Betriebsbedingungen entsprechen. Überprüfen Sie Gehäuse und Flanschflächen auf Beschädigungen oder Verunreinigungen.

Installation

Install in marked flow direction: low inlet, high outlet.Tighten bolts evenly per GB 50235.

Betrieb

Operate slowly and smoothly.For electric valves, confirm compliance with GB 3836.1 if required.

Routinewartung

Inspect flange and stem packing regularly.Clean internal impurities to prevent disc jamming.

Langfristige Wartung

Check and refinish or replace worn seat/disc surfaces using GB-compliant parts.Test before restarting after long shutdown.

GB-Edelstahl-Flanschventile basieren auf der vollständigen Einhaltung nationaler Standards und halten sich strikt an GB/T 12235 und andere maßgebliche Standards. Mit korrosionsbeständigem Edelstahl und standardisierten Flanschverbindungen zeichnen sie sich durch zuverlässige Abdichtung, einfache Bedienung, einfache Wartung und hohe Vielseitigkeit aus.

Sie sind für PN10 ~ PN100, DN10 ~ DN400 geeignet und decken die Chemie-, Energie-, Pharma- und viele andere Branchen ab und erfüllen sowohl allgemeine Regulierungs- als auch Absperranforderungen. Mit einer Qualität auf GB-Niveau, die einen sicheren und stabilen Rohrleitungsbetrieb gewährleistet, einfacher Auswahl und niedrigen Wartungskosten, sind sie die bevorzugten GB-konformen Ventile für industrielle Rohrleitungssysteme im Haushalt.
