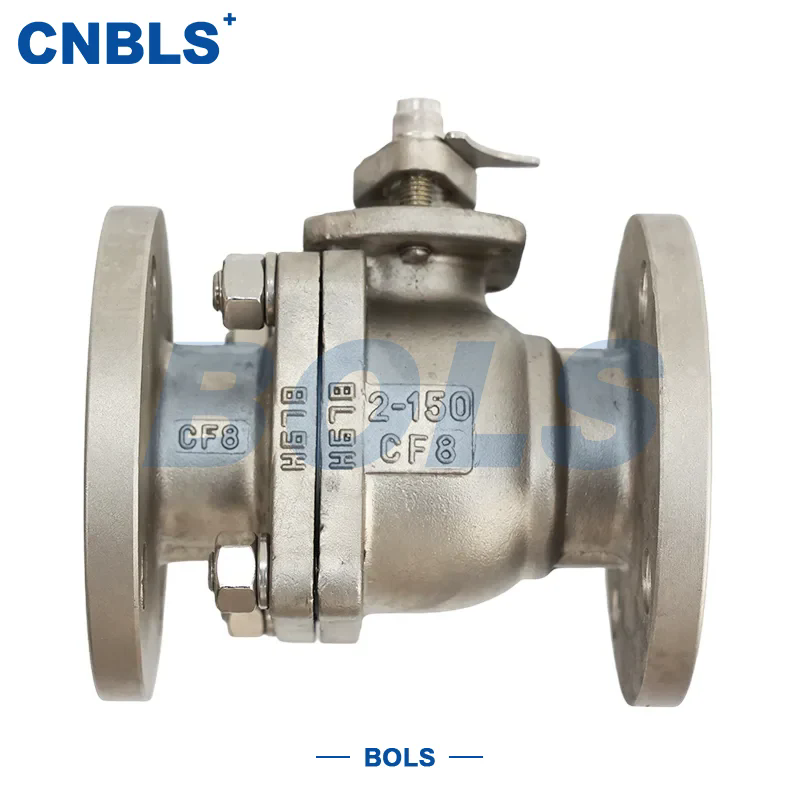

Welche Faktoren bestimmen die Druckstufe von Edelstahl-Kugelhähnen?

Ein Beschaffungsingenieur spezifiziertKugelhähne aus Edelstahlfür eine chemische Verarbeitungslinie. Das System arbeitet mit 40 bar und der Techniker wählt ein Ventil mit einer Nennleistung von 63 bar, wobei er davon ausgeht, dass die höhere Nennleistung einen Sicherheitsspielraum bietet. Die Ventile sind eingebaut und innerhalb weniger Monate beginnen einige von ihnen an der Schaftdichtung undicht zu werden. Der Ingenieur ist verwirrt. Die Ventile sind für einen Druck von 63 bar ausgelegt und der Systemdruck übersteigt nie 40 bar. Das Problem besteht darin, dass der Ingenieur davon ausgegangen ist, dass es sich bei der Druckstufe um eine einzige, universelle Zahl handelt. Tatsächlich hängt die Druckstufe eines Edelstahl-Kugelhahns von mehreren Faktoren ab, darunter dem Gehäusematerial, der Wandstärke, dem Sitzmaterial, dem Endanschluss und der Betriebstemperatur. Ein Ventil, das bei Raumtemperatur für 63 bar ausgelegt ist, darf bei 150 °C nur für 40 bar ausgelegt sein. Das Verständnis dieser Faktoren ist für die Auswahl eines Ventils, das unter den tatsächlichen Betriebsbedingungen zuverlässig funktioniert, von entscheidender Bedeutung.

Dieser Leitfaden richtet sich an Käufer, die Edelstahl-Kugelhähne für industrielle Anwendungen spezifizieren müssen. Wir erläutern die Faktoren, die den Nenndruck bestimmen, wie sich der Nennwert mit der Temperatur ändert, welche Rolle die Konstruktion und die Materialien des Ventils spielen und welche Normen für die Nenndrücke gelten. Detaillierte Produktparameter aus unserem Werk stellen wir Ihnen auch unter zur VerfügungZhejiang Bolaisi Valve Co., Ltd.Ganz gleich, ob Sie Ventile für die chemische Verarbeitung, Wasseraufbereitung, Öl und Gas oder Lebensmittel und Getränke beschaffen, dieser Leitfaden hilft Ihnen bei der Auswahl des richtigen Ventils für Ihre Druckanforderungen.

Inhaltsverzeichnis

• 1. Was bedeutet eigentlich die Druckstufe eines Edelstahl-Kugelhahns?
• 2. Wie wirkt sich die Temperatur auf die Druckstufe aus?
• 3. Welche Rolle spielen Gehäusematerial und Wandstärke?
• 4. Wie begrenzt das Sitzmaterial die Druckstufe?
• 5. Wie wirken sich Endverbindungen und Standards auf die Bewertung aus?
• 6. Was sind die wichtigsten Produktparameter unserer Fabrik?
• 7. Häufig gestellte Fragen (FAQ)
• 8. Fazit

1. Was bedeutet eigentlich die Druckstufe eines Edelstahl-Kugelhahns?

Der Nenndruck eines Kugelhahns aus Edelstahl ist der maximale Druck, dem das Ventil unter bestimmten Bedingungen standhalten kann. Es handelt sich nicht um eine einzelne, absolute Zahl. Dabei handelt es sich um einen Wert, der durch das Design, die Materialien und die Konstruktion des Ventils bestimmt wird und nur für die angegebene Temperatur und das angegebene Medium gültig ist. Der Druckwert wird normalerweise in bar, psi oder als Nenndruck (PN) oder Klassenwert (Klasse 150, 300, 600 usw.) ausgedrückt. Die Bewertung gilt für das Ventilgehäuse und seine druckführenden Komponenten, einschließlich der Spindel und der Endanschlüsse. Dies gilt nicht unbedingt für den Sitz, da dort möglicherweise eine niedrigere Druckgrenze vorliegt. Die folgende Tabelle fasst die gängigen Druckstufenbezeichnungen zusammen.

Bei Zhejiang Bolaisi Valve Co., Ltd. stellt unser Werk Edelstahl-Kugelhähne mit Druckstufen von PN16 bis PN100 und Klasse 150 bis Klasse 600 her. Wir bieten auch Hochdruckventile für spezielle Anwendungen an. Unser Ingenieurteam kann Ihnen bei der Interpretation der Druckwerte und der Auswahl des richtigen Ventils für Ihr System helfen. Wir verstehen, dass die Druckstufe nicht nur eine Zahl ist; Es handelt sich um eine Aussage über die Leistungsfähigkeit des Ventils unter bestimmten Bedingungen.

2. Wie wirkt sich die Temperatur auf die Druckstufe aus?

Die Temperatur hat einen erheblichen Einfluss auf die Druckstufe eines Edelstahl-Kugelhahns. Mit steigender Temperatur nimmt die Festigkeit des Edelstahls ab und das Sitzmaterial kann weicher werden oder sich verschlechtern. Dies bedeutet, dass der Nenndruck bei erhöhten Temperaturen niedriger ist als der Nenndruck bei Raumtemperatur. Die Beziehung zwischen Temperatur und Druckstufe wird durch die Druck-Temperatur-Kurve (P-T) des Ventils definiert. Die P-T-Kurve ist ein Diagramm oder eine Tabelle, die den maximal zulässigen Druck bei jeder Temperatur zeigt. Beispielsweise kann ein für PN40 bei 20 °C ausgelegtes Ventil nur für PN25 bei 150 °C ausgelegt sein. Die P-T-Kurve wird durch das Design des Ventils, die Materialien und die geltende Norm bestimmt. Die folgende Tabelle zeigt eine typische P-T-Kurve für einen Kugelhahn aus Edelstahl mit PTFE-Sitzen.

In unserem Werk stellen wir detaillierte P-T-Kurven für jeden von uns hergestellten Edelstahl-Kugelhahn zur Verfügung. Für Anwendungen mit höheren Temperaturen bieten wir auch Ventile mit alternativen Sitzmaterialien wie PEEK oder Metall an. Unser Ingenieurteam kann Ihnen bei der Auswahl des richtigen Ventils für Ihre Betriebstemperatur und Ihren Betriebsdruck helfen.

3. Welche Rolle spielen Gehäusematerial und Wandstärke?

Das Gehäusematerial und die Wandstärke bestimmen maßgeblich die Druckstufe. Der Körper eines Edelstahl-Kugelhahns besteht typischerweise aus Edelstahlsorten wie 304, 316 oder 316L. Diese Güten weisen unterschiedliche Streckgrenzen und Korrosionsbeständigkeiten auf. Die Wandstärke des Körpers muss ausreichend sein, um den Druck aufzunehmen, ohne die zulässige Spannung des Materials zu überschreiten. Die erforderliche Wandstärke wird anhand des ASME Boiler and Pressure Vessel Code oder der geltenden Norm berechnet. Eine dickere Wand sorgt für einen höheren Nenndruck, erhöht aber auch das Gewicht und die Kosten des Ventils. Die folgende Tabelle fasst die Auswirkung der Wandstärke auf die Druckstufe eines typischen Kugelhahns aus Edelstahl zusammen.

Bei CNBLS verwendet unsere Fabrik hochwertigen Edelstahl von zertifizierten Lieferanten. Wir berechnen die Wandstärke für jedes Ventil anhand der erforderlichen Druckstufe und der geltenden Norm. Darüber hinaus überprüfen wir die Wandstärke während der Produktion mit Ultraschall-Dickenmessgeräten, um sicherzustellen, dass sie der Spezifikation entspricht. Unser Ziel ist es, unseren Kunden Ventile mit einer zuverlässigen und überprüfbaren Druckstufe zu liefern.

4. Wie begrenzt das Sitzmaterial die Druckstufe?

Das Sitzmaterial ist oft der begrenzende Faktor für die Druckstufe eines Edelstahl-Kugelhahns. Der Sitz ist die Komponente, die gegen die Kugel abdichtet und besteht typischerweise aus einem Polymer wie PTFE, PEEK oder einem verstärkten Verbundwerkstoff. Diese Materialien haben eine geringere Festigkeit und Temperaturbeständigkeit als Edelstahl. Bei hohen Drücken kann sich der Sitz verformen oder herausdrücken, was zu Undichtigkeiten führt. Die Druckstufe des Sitzes wird durch seine Materialeigenschaften, sein Design und die Unterstützung durch das Ventilgehäuse bestimmt. PTFE weist beispielsweise eine hervorragende chemische Beständigkeit und einen niedrigen Reibungskoeffizienten auf, ist jedoch nur begrenzt druckfest, insbesondere bei erhöhten Temperaturen. PEEK hat eine höhere Druckstufe und eine höhere Temperaturgrenze, ist aber teurer. Für die höchsten Druckstufen werden Metallsitze verwendet, die jedoch ein höheres Betätigungsdrehmoment erfordern und möglicherweise keine blasendichte Abdichtung bieten. Die folgende Tabelle vergleicht die Druckwerte gängiger Sitzmaterialien.

In unserem Werk bieten wir Ventile mit verschiedenen Sitzmaterialien an, um unterschiedlichen Druck- und Temperaturanforderungen gerecht zu werden. Wir bieten auch verstärkte Sitzkonstruktionen an, die einen Stützring verwenden, um Extrusion bei hohen Drücken zu verhindern. Unser Ingenieurteam kann Ihnen bei der Auswahl des richtigen Sitzmaterials für Ihre Anwendung helfen.

5. Wie wirken sich Endverbindungen und Standards auf die Bewertung aus?

Die Endanschlüsse eines Edelstahl-Kugelhahns wirken sich auch auf dessen Druckstufe aus. Die gebräuchlichsten Endverbindungen sind Gewinde-, Flansch- und Schweißverbindungen. Gewindeverbindungen sind normalerweise für niedrigere Drücke ausgelegt als Flansch- oder Schweißverbindungen. Flanschverbindungen werden gemäß der Flanschnorm bewertet, beispielsweise ASME B16.5 oder EN 1092-1. Schweißverbindungen bieten die höchste Druckstufe, da sie die Möglichkeit einer Leckage an der Verbindung ausschließen. Der Nenndruck des Ventils muss mit dem Nenndruck der angeschlossenen Rohrleitungen kompatibel sein. Die Normen, die die Druckstufen regeln, wie ASME B16.34, EN 12516 und API 6D, definieren die Anforderungen an Wandstärke, Materialeigenschaften und Tests. Die folgende Tabelle fasst die Druckwerte der gängigen Endanschlüsse zusammen.

Bei Zhejiang Bolaisi Valve Co., Ltd. stellt unser Werk Edelstahl-Kugelhähne mit Gewinde-, Flansch- und Schweißendanschlüssen her. Wir stellen sicher, dass die Druckstufe des Ventils mit der Nennleistung des Endanschlusses und der angeschlossenen Rohrleitungen kompatibel ist. Wir bieten auch Ventile an, die ASME B16.34, EN 12516 und API 6D entsprechen. Unser Ziel ist es, unseren Kunden Ventile zu liefern, die den Anforderungen ihrer Anlage und den geltenden Normen entsprechen.

6. Was sind die wichtigsten Produktparameter unserer Fabrik?

Die folgende Tabelle enthält die wichtigsten Produktparameter für unsere Edelstahl-Kugelhähne. Diese Ventile sind für eine Vielzahl industrieller Anwendungen konzipiert, darunter chemische Verarbeitung, Wasseraufbereitung, Öl und Gas sowie Lebensmittel und Getränke. Unsere Fabrik kann auch kundenspezifische Ventile herstellen, um spezifische Anforderungen zu erfüllen.

In unserem Werk fertigen wir unsere Edelstahl-Kugelhähne, um diese und weitere Spezifikationen zu erfüllen. Wir können Größe, Druckstufe, Materialien und Endanschlüsse an Ihre spezifischen Anforderungen anpassen. Unser Qualitätskontrollsystem umfasst Drucktests, Materialzertifizierung und Maßkontrolle vor dem Versand. Unser Ziel ist es, unseren Kunden qualitativ hochwertige Ventile zu liefern, die ihren Druckanforderungen entsprechen.

7. Häufig gestellte Fragen (FAQ)

Frage 1: Warum sinkt die Druckstufe eines Edelstahl-Kugelhahns bei höheren Temperaturen?

Antwort: Bei höheren Temperaturen nimmt die Druckstufe ab, da die Festigkeit des Edelstahlkörpers abnimmt und das Sitzmaterial weicher wird. Das Ventil ist so ausgelegt, dass es den Druck bei einem bestimmten maximalen Spannungsniveau hält. Mit steigender Temperatur nimmt die zulässige Spannung ab. Darüber hinaus kann sich das Sitzmaterial bei hohen Temperaturen leichter verformen oder extrudieren, was die Dichtfähigkeit verringert. Die vom Hersteller bereitgestellte Druck-Temperatur-Kurve zeigt den maximal zulässigen Druck bei jeder Temperatur.

Frage 2: Kann ich ein PN40-Ventil in einem System verwenden, das mit 40 bar arbeitet?

Antwort: Das hängt von der Betriebstemperatur und dem Sitzmaterial ab. Ein PN40-Ventil ist für 40 bar bei Raumtemperatur ausgelegt, bei höheren Temperaturen nimmt der Nennwert jedoch ab. Wenn das System bei 40 bar und 100 °C betrieben wird, ist ein PN40-Ventil mit PTFE-Sitz möglicherweise nicht geeignet, da der Nenndruck bei 100 °C typischerweise unter 40 bar liegt. Sie sollten immer die Druck-Temperatur-Kurve für das jeweilige Ventil überprüfen und sicherstellen, dass der Nennwert bei Betriebstemperatur den Systemdruck übersteigt.

Frage 3: Was ist der Unterschied zwischen dem Körperdruck und dem Sitzdruck?

Antwort: Der Gehäusedruckwert ist der maximale Druck, den das Ventilgehäuse aushalten kann, ohne die zulässige Beanspruchung des Materials zu überschreiten. Der Sitzdruckwert ist der maximale Druck, dem der Sitz standhalten kann, ohne dass es zu Undichtigkeiten kommt. Insbesondere bei hohen Temperaturen ist die Sitzbewertung oft niedriger als die Karosseriebewertung. Der Gesamtdruckwert des Ventils ist der niedrigere von beiden. Bei der Auswahl eines Ventils müssen Sie sicherstellen, dass sowohl das Gehäuse als auch der Sitz für den Betriebsdruck und die Betriebstemperatur ausgelegt sind.

Frage 4: Wie überprüfe ich die Druckstufe eines Kugelhahns aus Edelstahl?

Antwort: Die Druckstufe ist normalerweise auf dem Ventilgehäuse angegeben und im Produktdatenblatt angegeben. Das Datenblatt sollte die Druck-Temperatur-Kurve und die geltende Norm enthalten. Sie können beim Hersteller auch ein Druckprüfzertifikat anfordern. Bei Zhejiang Bolaisi Valve Co., Ltd. stellen wir jedem Ventil ein Drucktestzertifikat bei und können die P-T-Kurve für das spezifische Modell bereitstellen, das Sie in Betracht ziehen.

Frage 5: Welchen maximalen Nenndruck gibt es für einen Kugelhahn aus Edelstahl?

Antwort: Der maximale Druckwert hängt von der Größe, dem Gehäusematerial, dem Sitzmaterial und dem Endanschluss ab. Unsere Standardventile sind bis PN100 (100 bar) bzw. Klasse 600 ausgelegt. Für höhere Drücke bieten wir Ventile mit PEEK- oder Metallsitzen und geschweißten Endanschlüssen an, die bis 200 bar oder mehr ausgelegt sind. Für Anwendungen mit extrem hohem Druck können Sonderkonstruktionen erforderlich sein. Bitte kontaktieren Sie unser Engineering-Team, um Ihre spezifischen Anforderungen zu besprechen.

8. Fazit

Die Druckstufe eines Edelstahl-Kugelhahns wird durch eine Kombination von Faktoren bestimmt: Gehäusematerial und Wandstärke, Sitzmaterial, Endanschluss und Betriebstemperatur. Das Verständnis dieser Faktoren ist für die Auswahl eines Ventils, das unter den tatsächlichen Betriebsbedingungen zuverlässig funktioniert, von entscheidender Bedeutung. Ein Ventil, das bei Raumtemperatur für einen bestimmten Druck ausgelegt ist, kann bei erhöhten Temperaturen eine viel geringere Leistung haben. Das Sitzmaterial ist oft der limitierende Faktor und die Endverbindung muss mit dem Rohrleitungssystem kompatibel sein. Unser Werk bei Zhejiang Bolaisi Valve Co., Ltd. verfügt über das Fachwissen und die Ausrüstung zur Herstellung von Edelstahl-Kugelhähnen, die den anspruchsvollsten Druckanforderungen gerecht werden. Zu jedem Ventil stellen wir detaillierte Druck-Temperatur-Kurven und Drucktestzertifikate zur Verfügung, und unser Ingenieurteam steht Ihnen bei der Ventilauswahl zur Seite.

Ganz gleich, ob Sie Ventile für die chemische Verarbeitung, Wasseraufbereitung, Öl und Gas oder Lebensmittel und Getränke beschaffen, wir laden Sie ein, mit uns Kontakt aufzunehmen, um Ihre Anforderungen zu besprechen. Wir können Muster, technische Daten und maßgeschneiderte Lösungen bereitstellen. Unser Engagement für Qualität und Kundenzufriedenheit hat uns zu einem vertrauenswürdigen Partner für Unternehmen auf der ganzen Welt gemacht.

Kontaktieren Sie noch heute Zhejiang Bolaisi Valve Co., Ltdum Ihre Anforderungen an Kugelhähne aus Edelstahl zu besprechen und herauszufinden, wie unsere Ventile Ihre Druck- und Temperaturspezifikationen erfüllen können.
