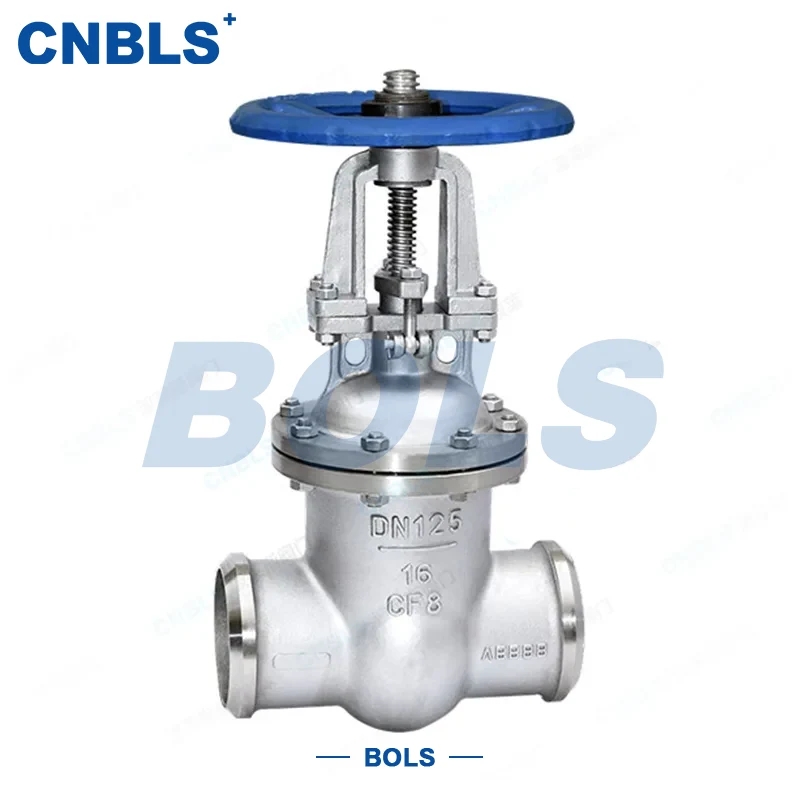

Stumpfschweißschieber aus geschmiedetem Edelstahl

Als zuverlässiger Hersteller mit strenger Qualitätskontrolle ist Bolaisi auf die Herstellung von Hochdruck-Schmiedestahlventilen unter Verwendung fortschrittlicher Schmiede- und Auftragsschweißtechnologie spezialisiert. Wir liefern Absperrschieber aus geschmiedetem Stahl mit Stumpfschweißfunktion, die über ein integriertes Schmiedegehäuse, Stellit-Auflagedichtungen und eine ausgezeichnete Hochtemperaturbeständigkeit verfügen. Wir bieten maßgeschneiderte Druckklassen und Großhandelsdienstleistungen an, um den rauen industriellen Arbeitsbedingungen gerecht zu werden.

Technische Parameter

Definition

Der Überlagerungsschieber Z61Y aus geschmiedetem Stahl und Edelstahl ist ein manueller Hochdruckschieber, der speziell für Hochtemperatur-, Hochdruck- und stark korrosive Bedingungen entwickelt wurde. Es verfügt über ein vollständig geschmiedetes Gehäuse, eine Schweißverbindung, Hartlegierungs-Dichtflächen und eine Einzelkeilscheibenstruktur mit Außenschraube und Joch.

Mit Stellite oder einer anderen hochwertigen Hartlegierungsauflage auf den Dichtflächen zeichnet es sich durch hohe Temperaturbeständigkeit, Verschleißfestigkeit, Abriebfestigkeit und starke Korrosionsbeständigkeit aus. Es wird häufig in der Petrochemie, der Offshore-Öl- und Gasindustrie sowie in der pharmazeutischen und chemischen Industrie zur Ein-Aus-Steuerung von Hochtemperatur-, Hochdruck- und korrosiven Medien mit hoher Zuverlässigkeit und langer Lebensdauer eingesetzt.

Stumpfschweiß-Absperrschieber aus geschmiedetem Edelstahl halten dank der integrierten Schmiede- und Präzisions-Hartauftragstechnologie schwierigen Arbeitsbedingungen stand.

Produktvorteil

Z61Y-Absperrschieber aus geschmiedetem Stahl mit Stumpfschweißung verfügen über ein integriertes Schmiedegehäuse, eine präzise Hartlegierungsauflage und eine ausgezeichnete Hochtemperatur-, Verschleiß- und Korrosionsbeständigkeit. Sie wurden für raue Bedingungen in der Petrochemie- und Offshore-Industrie entwickelt und bieten eine zuverlässige leckagefreie Abdichtung, eine robuste Struktur und eine lange Lebensdauer.

Sie werden in strikter Übereinstimmung mit API 602, ASME und anderen internationalen Standards hergestellt und lösen wirksam Schwachstellen wie Korrosion, Leckagen und kurze Lebensdauer. Sie sind eine zuverlässige Lösung für die Ein-Aus-Steuerung in Hochtemperatur-, Hochdruck- und korrosiven Rohrleitungen mit geringen Wartungskosten.

Modellinterpretation

Nehmen Sie als Beispiel Z61Y-1500LB-F316 DN25:

● Z: Absperrschieber, für den Auf-Zu-Betrieb von Hochtemperatur-, Hochdruck- und korrosiven Medien.

● 6: Schweißverbindung, einschließlich Muffenschweißung (SW) und Stumpfschweißung (BW).

● 1: Einzelkeilscheibe mit Außenschraube und Joch, reibungsloser Betrieb und einfache Wartung.

● Y: Mit Hartlegierung überzogene Sitzfläche für Verschleiß-, Korrosions- und Hochtemperaturbeständigkeit.

● 1500LB: Druckklasse 1500, für Hochdruckbetrieb.

● F316: Geschmiedetes Gehäuse aus Edelstahl 316, für chloridhaltige und stark korrosive Medien.

● DN25: Nenndurchmesser.

Kernattribute

● Struktur: Starre Keilscheibe mit Außenschraube und Joch, integrierter geschmiedeter Körper, hohe Festigkeit, verformungssicher.

● Verbindung: Geschweißt (SW/BW), fest und zuverlässig für Hochtemperatur- und Hochdruckbedingungen.

● Dichtung: Hartmetalldichtung mit Stellite 6/12-Überzug, keine Leckage, erfüllt API 598/API 602.

● Betätigung: manueller Standard; Getriebe, elektrisch, pneumatisch, Kegelradgetriebe verfügbar.

● Material: Geschmiedeter Edelstahl F304/F304L/F316/F316L/F321, ausgezeichnete Korrosions- und Hitzebeständigkeit.

● Druck und Größe: Klasse 150~2500 (PN16~PN420), hauptsächlich DN15~DN50 (NPS ½"~2"), bis DN10~DN200.

● Oberteil: Geschraubtes, geschweißtes oder druckselbstdichtendes Oberteil; selbstdichtend für Ultrahochdruck.

Komponentenmaterialien

● Ventilkörper/Haube: Geschmiedeter Edelstahl F304/F304L/F316/F316L/F321, integral geschmiedet.

● Scheibe: Geschmiedeter Edelstahl + Stellite 6-Auflage, Härte ≥ HRC 40.

● Ventilsitz: Geschmiedeter Edelstahl + Stellite-Auflage, stabile leckagefreie Abdichtung.

● Ventilschaft: Geschmiedet aus 304/316/316L, nitriert für Verschleiß- und Korrosionsbeständigkeit.

● Stopfbuchspackung: Flexibler Graphit mit Nickeldraht (Hochtemperatur); PTFE mit Edelstahl (niedrige Temperatur).

● Handrad: Geschmiedeter Edelstahl, rutschfestes Design.

● Befestigungselemente: Schrauben, Muttern und Dichtungen aus Edelstahl 304/316.

Design- und Herstellungsstandards

● Geschmiedetes Ventildesign: API 602, GB/T 12224

● Geschweißte Enden: ASME B16.11, ASME B16.25

● Druck-Temperatur-Bewertung: ASME B16.34

● Inspektion und Test: API 598, GB/T 13927, ASTM G48

● Overlay: JB/T 4747

● Geschmiedetes Material: ASTM A182

Auswahl-, Installations- und Wartungspunkte

Auswahlpunkte

● F304/F304L für allgemeine Korrosion; F316/F316L für Chlorid und starke Säure; F321 für hohe Temperaturen.

● Muffenschweißung für vibrierende Leitungen; Stumpfschweißung für große Bohrung und hohen Durchfluss.

● Gangunterstützung für Klasse 1500 und höher; elektrisch/pneumatisch für die Automatisierung.

Installationspunkte

● Geschmiedete Edelstahloberflächen vor dem Einbau reinigen und passivieren.

● Verwenden Sie geeigneten Schweißdraht (z. B. ER316L) und führen Sie nach dem Schweißen eine Wärmebehandlung und Beizpassivierung durch.

● Reservieren Sie ausreichend Platz für den Betrieb und die Wartung des Vorbaus.

● Führen Sie vor der Inbetriebnahme einen Gehäuse- und Dichtungstest gemäß API 598 durch.

Wartungspunkte

● Schmieren Sie die Packung regelmäßig mit einem speziellen Schmiermittel für geschmiedeten Edelstahl.

● Überprüfen Sie alle 6 Monate die Dichtheit und Korrosion.

● Reparieren Sie die Dichtflächen mit einer Stellite-Auflage, um die Leistung wiederherzustellen.

● Reinigen Sie die Medien und schützen Sie sie vor Korrosion bei längerem Stillstand.
