Flanschschieber aus Edelstahl

Bolaisi ist ein professioneller Hersteller und Lieferant, der sich der Herstellung hochwertiger Ventile nach amerikanischem Standard mit strenger Qualitätskontrolle und fortschrittlichen Produktionsverfahren verschrieben hat. Unser Hauptprodukt sind Edelstahl-Flanschschieber mit zuverlässiger Flanschverbindung, harter Metalldichtung und ausgezeichneter Korrosionsbeständigkeit. Wir bieten maßgeschneiderte Spezifikationen und Großhandelsdienstleistungen, um die On-Off-Anforderungen verschiedener Industriepipelines zu erfüllen.

Technische Kernparameter

Produktübersicht

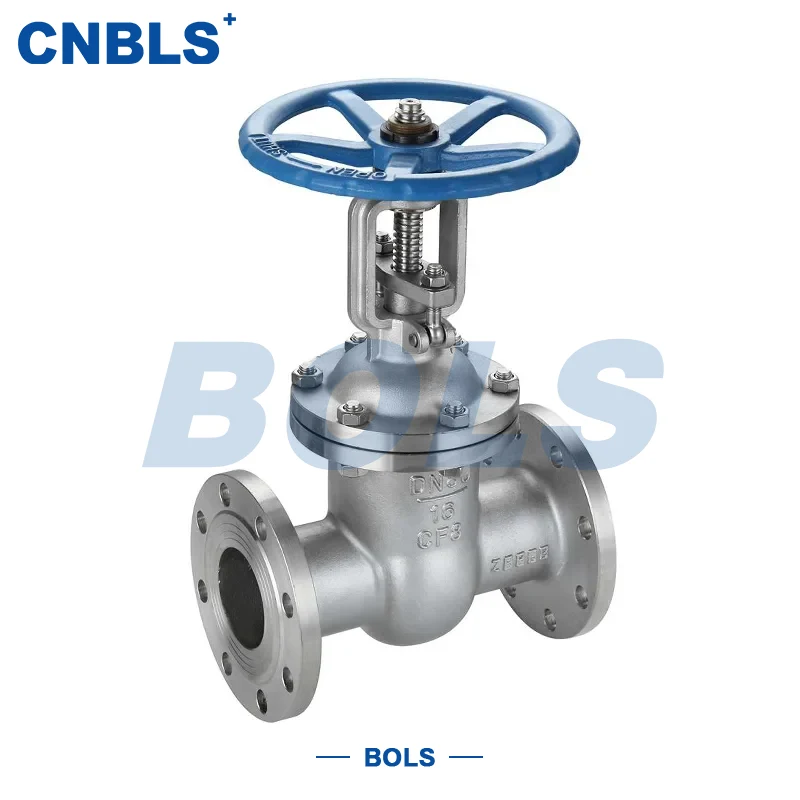

Der Edelstahl-Flanschschieber Z41H ist ein Zwangsdichtungsventil aus Edelstahl mit Flansch als Hauptanschluss. Sein Schließorgan ist eine Schieberscheibe, deren Bewegungsrichtung senkrecht zur Strömungsrichtung verläuft. Das Öffnen und Schließen des Ventils erfolgt durch Anheben der Schieberscheibe, wodurch die Funktion des Absperrens bzw. Verbindens des Mediums präzise realisiert wird.

Edelstahl-Flanschschieber eignen sich für verschiedene Arbeitsbedingungen und werden häufig in Rohrleitungssystemen für Wasser, Dampf, Öl, korrosive Medien und allgemeine Gase in der Chemie-, Erdöl-, Wasseraufbereitungs-, Metallurgie- und anderen Industriezweigen eingesetzt. Aufgrund ihrer stabilen Leistung und breiten Anwendbarkeit sind sie zu einer unverzichtbaren Grundsteuerausrüstung in Rohrleitungssystemen verschiedener Branchen geworden.

Das Ventil zeichnet sich durch eine vernünftige Struktur und zuverlässige Abdichtung aus, widersteht langfristiger Erosion und Korrosion verschiedener Medien und erfüllt die strengen Anforderungen in der industriellen Produktion.

Kernattribute

● Strukturtyp: Außenschraube und Joch, starre Keilscheibe. Stabile Struktur, sanftes Öffnen und Schließen, einfache Beobachtung des Betriebsstatus und einfache Wartung.

● Anschlusstyp: Flanschanschluss mit RF-Design mit erhöhter Stirnfläche, gemäß GB/T 9113 und HG/T 20592. Feste Verbindung und hervorragende Dichtungsleistung, um Medienleckagen wirksam zu verhindern.

● Dichtungstyp: Hartmetalldichtung mit Hartlegierungsauflage auf den Dichtflächen, verschleißfest und erosionsbeständig, stabile Abdichtung, keine Leckage im hydrostatischen Test, geeignet für Hochdruck- und verunreinigungshaltige Bedingungen.

● Nenndruck: Deckt PN10/PN16/PN25/PN40/PN63/PN100 ab, flexible Auswahl für Nieder- bis Hochdruckrohrleitungen.

● Materialqualität: Edelstahlgehäuse, optional 304/06Cr19Ni10, 316/06Cr17Ni12Mo2, ausgezeichnete Korrosionsbeständigkeit für verschiedene Medien.

● Betriebsart: Manuell (Handrad), elektrisch, pneumatisch. Flexible Auswahl für verschiedene Automatisierungsstufen.

Modellinterpretation

Jeder Buchstabe und jede Zahl im Modell Z41H hat eine klare Definition, damit Käufer die Spezifikationen schnell erkennen können:

● Z: Absperrschieber, definiert den Hauptventiltyp für den Ein/Aus-Betrieb.

● 4: Flanschverbindung, entsprechend den industriellen Flanschinstallationsstandards.

● 1: Außenschraube und Joch, Einzelkeilscheibe, für reibungslosen Betrieb und einfache Wartung.

● H: Mit Hartlegierung überzogene Sitzfläche, die für zuverlässige Abdichtung, Verschleißfestigkeit und Erosionsbeständigkeit steht.

Komponentenmaterialien

Alle Schlüsselkomponenten von Edelstahl-Flanschschiebern werden streng nach Korrosionsbeständigkeit, Verschleißfestigkeit und struktureller Festigkeit ausgewählt:

● Ventilkörper/Oberteil: Edelstahl 304 (06Cr19Ni10) oder 316 (06Cr17Ni12Mo2), hohe Festigkeit und starke Korrosionsbeständigkeit.

● Ventilschaft: Edelstahl 304/316, vergütet für verbesserte Festigkeit und Verschleißfestigkeit.

● Scheibe: Edelstahlsubstrat mit harter Legierungsauflage, robust und verschleißfest.

● Ventilsitz: Hartlegierungsauflage, präzise auf die Scheibe abgestimmt, um stabile Leckagefreiheit zu gewährleisten.

● Stopfbuchspackung: Flexibler Graphit oder PTFE, hochtemperatur- und korrosionsbeständig.

● Bolzen/Mutter: Bolzen aus Edelstahl/Legierung, hochfest und rostfrei.

Design- und Herstellungsstandards

● Allgemeine Spezifikation des Absperrschiebers: GB/T 12234

● Face-to-Face-Abmessung: GB/T 12221

● Flanschabmessung: GB/T 9113

● Druck-Temperatur-Bewertung: GB/T 12224

● Ventiltest und -inspektion: GB/T 13927

Auswahl- und Installationspunkte

Auswahlpunkte

● Für stark korrosive Medien wird Edelstahl 316 bevorzugt; Für chloridhaltige Medien wird 316L empfohlen.

● Überprüfen Sie bei Hochtemperatur- und Hochdruckbedingungen (> 400 °C, ≥ PN40) die Druck-Temperatur-Bewertung gemäß GB/T 12224.

● Wählen Sie den Betriebsmodus: manuell für kleine/Niederfrequenz-Pipelines; elektrisch/pneumatisch für große/automatisierte Anlagen.

Installationspunkte

● Reservieren Sie genügend Platz zum Anheben des Vorbaus, um Störungen zu vermeiden.

● Flanschschrauben symmetrisch und gleichmäßig anziehen, um Leckagen zu vermeiden.

● Reinigen Sie vor der Installation Verunreinigungen, Schweißschlacke und Öl im Inneren der Rohrleitung.

● Führen Sie nach der Installation einen Drucktest durch, um vor der Inbetriebnahme sicherzustellen, dass keine Lecks vorhanden sind.

Zusammenfassung der Produktvorteile

Z41H-Edelstahl-Flanschschieber zeichnen sich durch eine vollständige Edelstahlkonstruktion, eine stabile Metallhartdichtung, flexible Betriebsmodi und einen großen Druckbereich aus. Sie werden häufig in der Chemie-, Erdöl-, Wasseraufbereitungs- und anderen Industriezweigen eingesetzt.

Die Ventile bieten zuverlässige Abdichtung, einfache Bedienung und lange Lebensdauer und lösen effektiv Probleme wie Leckagen, Verschleiß und schlechte Funktion. Sie werden unter strikter Einhaltung nationaler und industrieller Standards hergestellt und sind eine zuverlässige Wahl für den On/Off-Einsatz in Industrierohrleitungen unter verschiedenen Druck- und Medienbedingungen.
