Warum sind Hochleistungs-Lüftungsabsperrklappen für die moderne industrielle Luftstromregelung unerlässlich?

Artikelzusammenfassung: Hochleistungs-Absperrklappen für die Belüftungsind für Niederdruck-Lüftungs-, Staubentfernungs-, Abgas- und Rauchgassysteme mit großem Durchmesser konzipiert, bei denen eine stabile Luftstromkontrolle und Korrosionsbeständigkeit von entscheidender Bedeutung sind. Dieser Leitfaden erläutert deren Struktur, Materialien, Betätigungsoptionen, technische Parameter, Anwendungen, Auswahlkriterien und Wartungsanforderungen und hilft industriellen Käufern, eine fundiertere Entscheidung bei der Auswahl von Ventilen zu treffen.

Inhaltsverzeichnis

• Was sind Hochleistungs-Absperrklappen für die Belüftung?
• Warum ist Leistung in industriellen Lüftungssystemen wichtig?
• Was sind die wichtigsten Designmerkmale?
• Welche technischen Parameter sollten Käufer berücksichtigen?
• Pneumatisch vs. elektrisch: Welcher Aktuator ist besser?
• Wo werden diese Ventile häufig verwendet?
• Wie sollten Sie das richtige Ventil auswählen?
• Wie können Sie die Ventilleistung langfristig aufrechterhalten?
• FAQ

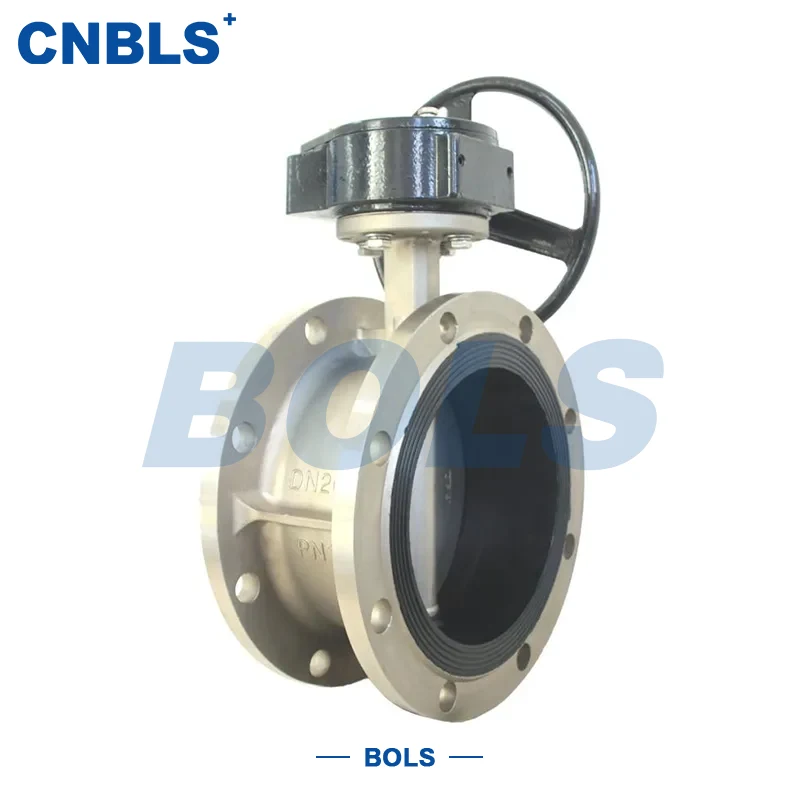

Was sind Hochleistungs-Absperrklappen für die Belüftung?

Hochleistungs-Absperrklappen für die Belüftungsind spezielle Durchflussregelgeräte, die für industrielle Lüftungsleitungen entwickelt wurden, die unter relativ niedrigem Druck arbeiten, aber häufig eine große Luftstromkapazität erfordern. EntsprechendBolaisiLaut Produktinformationen ist die Ventilserie für Belüftungs- und Staubentfernungsanwendungen konzipiert und in Edelstahlkonfigurationen einschließlich SS304, SS316, SS304L und SS316L erhältlich.

Die Klappe verwendet eine konzentrische oder Mittellinien-Schmetterlingsstruktur. Eine kreisförmige Scheibe dreht sich um die Stielachse, um den Luftstrom zu öffnen, zu schließen oder zu regulieren. Diese relativ einfache Konstruktion reduziert die Anzahl der beweglichen Komponenten und sorgt gleichzeitig für einen gleichmäßigen Strömungsweg mit vergleichsweise geringem Widerstand.

Bolaisi bietet zwei primäre Betätigungskonfigurationen:

• D641W:Pneumatische Absperrklappe für die Belüftung, betätigt durch einen Luftantrieb.
• D941W:Elektrische Absperrklappe für die Lüftung, betrieben durch einen elektrischen Antrieb.

Die Produktpalette deckt Nenndurchmesser von DN100 bis DN2000 ab und eignet sich daher für Anwendungen, bei denen herkömmliche Ventile mit kleinem Durchmesser keine ausreichende Luftstromkapazität bieten können.

Warum ist Leistung in industriellen Lüftungssystemen wichtig?

Industrielle Lüftungssysteme verarbeiten häufig staubige Luft, korrosive Gase, Rauchgase mit hoher Temperatur oder große Luftmengen. Ein Ventil, das einen übermäßigen Widerstand erzeugt oder der Betriebsumgebung nicht standhält, kann sich negativ auf die Effizienz und Zuverlässigkeit des gesamten Systems auswirken.

Eine richtig ausgewählte Lüftungsklappe kann dabei helfen:

• Zuverlässige Luftstromabschaltung und -regulierung.
• Geringerer Druckverlust in großen Lüftungsleitungen.
• Stabiler Betrieb in staubigen oder korrosiven Umgebungen.
• Bequeme Integration mit zentralen Automatisierungssystemen.
• Reduzierter Wartungsaufwand durch relativ einfachen Aufbau.

Für Beschaffungsteams sollte die Ventilleistung daher anhand der gesamten Betriebsumgebung und nicht nur anhand des Durchmessers bewertet werden. Medienzusammensetzung, Temperatur, Druck, Leckageanforderungen, Antriebstyp und Installationsstandards beeinflussen alle die geeignete Konfiguration.

Was sind die wichtigsten Designmerkmale?

Konzentrische Schmetterlingsstruktur

Das Mittelliniendesign positioniert die Scheibe und den Schaft um dieselbe Mittelachse. Seine unkomplizierte mechanische Anordnung unterstützt eine gleichmäßige Drehung, ein relativ niedriges Betriebsdrehmoment und einen effizienten Luftstromdurchgang. Diese Eigenschaften sind besonders nützlich bei Lüftungssystemen mit großem Durchmesser und hohem Durchfluss.

Edelstahlkonstruktion

Je nach Anwendung können Gehäuse, Scheibe, Schaft und andere drucktragende Komponenten mit korrosionsbeständigen Edelstahlmaterialien konfiguriert werden. Zu den Optionen gehören CF8, CF8M, CF3, CF3M, A182 F304, F316, F304L und F316L.

Diese Materialflexibilität ermöglicht es Käufern, die Ventilkonstruktion an unterschiedliche Gaskorrosivitätsgrade und Temperaturbelastungen anzupassen.

Belüftungstaugliche Abdichtung

Das Lüftungsdichtungsdesign vom W-Typ kann eine Metalldichtung oder eine Dichtungskonfiguration aus Verbundwerkstoff FKM und Edelstahl verwenden. Die Auswahl sollte auf Temperatur, Medieneigenschaften, erwartetem Verschleiß und der erforderlichen Leckageleistung basieren.

Flanschverbindungen

Flanschenden vereinfachen die Installation, Positionierung, Inspektion und den Austausch von Rohrleitungen. In den Produktinformationen werden GB/T 9113 und ANSI B16.5 als allgemein gültige Flanschnormen aufgeführt.

Welche technischen Parameter sollten Käufer berücksichtigen?

Beim Kauf von Ventilen für große industrielle Lüftungsprojekte sind technische Spezifikationen besonders wichtig. Die folgende Tabelle fasst die wichtigsten Spezifikationen der Bolaisi-Serie zusammen.

Diese Spezifikationen sollten als Ausgangspunkt betrachtet werden. Die endgültige Auswahl sollte immer auf den tatsächlichen Projektbedingungen und der vom Hersteller bestätigten technischen Dokumentation basieren.

Pneumatisch vs. elektrisch: Welcher Aktuator ist besser?

Die Wahl zwischen pneumatischer und elektrischer Betätigung hängt weitgehend von den verfügbaren Versorgungseinrichtungen, der Steuerungsphilosophie, den Reaktionsanforderungen und der Automatisierungsarchitektur des Standorts ab.

Pneumatische Betätigungkann dort von Vorteil sein, wo schnelles Radfahren und eine vorhandene Druckluft-Infrastruktur im Vordergrund stehen.Elektrische Betätigungkann praktischer sein, wenn Fernbedienung, modulierende Steuerung oder direkte Integration in ein elektrisches Steuerungssystem erforderlich sind.

Wo werden diese Ventile häufig verwendet?

Dank des großen Durchmesserbereichs, der Edelstahl-Materialoptionen und des belüftungsorientierten Dichtungsdesigns eignen sich diese Ventile für zahlreiche industrielle Anwendungen.

• Metallurgie:Hochtemperatur-Rauchgasbelüftung und Abgasregelung.
• Stromerzeugung:Kesselbelüftungs- und Entschwefelungssysteme.
• Chemische Verarbeitung:Staubsammel- und Schadgas-Absaugsysteme.
• Baustoffe:Industrielle Entstaubungs- und Belüftungsgeräte.
• Bergbau:Minenbelüftungs- und Umweltkontrollsysteme.
• Umweltschutz:Industrielle Abgas- und Luftaufbereitungssysteme.
• Große Einrichtungen:Industrieanlagen und große Luftaufbereitungsanlagen.

In diesen Umgebungen kann das Ventil zum Absperren des Luftstroms, zur Durchflussregulierung und zur Durchflussregelung von Lüftungssystemen verwendet werden.

Wie sollten Sie das richtige Ventil auswählen?

Die Beschaffung von Industriearmaturen sollte mit einem klaren Verständnis der tatsächlichen Betriebsbedingungen beginnen. Vor der Auswahl einesHochleistungs-Absperrklappen für die BelüftungBei der Konfiguration sollten Käufer die folgenden Faktoren bewerten:

1. Rohrleitungsdurchmesser:Bestätigen Sie den erforderlichen Nenndurchmesser und die Anschlussmaße.
2. Betriebsdruck:Wählen Sie einen für das Belüftungssystem geeigneten Druckwert.
3. Betriebstemperatur:Stellen Sie sicher, dass Gehäuse, Scheibe, Spindel und Dichtungsmaterialien für die maximale Temperatur geeignet sind.
4. Gaszusammensetzung:Identifizieren Sie korrosive Bestandteile wie schwefel- oder chlorhaltige Gase.
5. Staubkonzentration:Bedenken Sie, ob Staubansammlungen die Scheibe oder die Dichtflächen beeinträchtigen könnten.
6. Kontrollanforderungen:Entscheiden Sie, ob ein manueller, pneumatischer, elektrischer, Ein-Aus- oder modulierender Betrieb erforderlich ist.
7. Flanschstandard:Stellen Sie die Kompatibilität mit dem vorhandenen Rohrleitungsflanschsystem sicher.
8. Wartungsumgebung:Berücksichtigen Sie die Zugänglichkeit für Inspektion, Reinigung, Wartung des Stellantriebs und Austausch der Dichtung.

Bei Projekten mit aggressiven Medien oder Rauchgasen mit hoher Temperatur ist die Auswahl der richtigen Edelstahlsorte und Dichtungskonfiguration besonders wichtig.

Wie können Sie die Ventilleistung langfristig aufrechterhalten?

Auch ein gut konstruiertes Industrieventil erfordert eine entsprechende Inspektion und Wartung. Eine ordnungsgemäße Wartung kann das Risiko von Festsitzen, Leckagen, Fehlfunktionen des Stellantriebs und unerwarteten Ausfallzeiten verringern.

• Reinigen Sie die Dichtflächen regelmäßig von angesammeltem Staub.
• Untersuchen Sie die Scheibe und den Schaft auf ungewöhnlichen Verschleiß oder Korrosion.
• Überprüfen Sie regelmäßig die Funktion des Stellantriebs und die Montageverbindungen.
• Halten Sie bei pneumatischen Modellen einen stabilen Druckluftdruck zwischen den empfohlenen Betriebsgrenzen aufrecht.
• Überprüfen Sie die elektrischen Anschlüsse und die Schmierung des Stellantriebs an elektrischen Konfigurationen.
• Verwenden Sie beim Anfahren bei hohen Temperaturen eine allmähliche Erwärmung, wenn die Systemkonstruktion dies erfordert.
• Überwachen Sie Leckage und Betriebsdrehmoment, um sich entwickelnde Probleme frühzeitig zu erkennen.

Ein vorbeugender Wartungsplan sollte entsprechend der Betriebshäufigkeit, der Gaszusammensetzung, der Temperatur, der Staubbelastung und den technischen Empfehlungen des Herstellers erstellt werden.

FAQ

Wofür werden Hochleistungs-Absperrklappen hauptsächlich verwendet?

Sie sind in erster Linie für Niederdruck-Lüftungsanwendungen mit großem Durchmesser konzipiert, darunter Staubentfernung, Industrieabgase, Luftstromabschaltung, Durchflussregulierung und Rauchgassysteme.

Welche Größen sind verfügbar?

Die referenzierte Bolaisi-Produktpalette deckt Nenndurchmesser von DN100 bis DN2000 ab und eignet sich daher sowohl für mittlere als auch für sehr große Lüftungsleitungen.

Sind diese Ventile für korrosive Gase geeignet?

Ja. Edelstahlmaterialoptionen wie CF8M, CF3M, F316 und F316L können eine verbesserte Korrosionsbeständigkeit bieten. Die geeignete Qualität sollte entsprechend der tatsächlichen Gaszusammensetzung und den Betriebsbedingungen ausgewählt werden.

Was ist der Unterschied zwischen D641W und D941W?

D641W verwendet einen pneumatischen Antrieb, während D941W einen elektrischen Antrieb verwendet. Die pneumatische Betätigung eignet sich für schnelle oder häufige Betätigung, während die elektrische Betätigung für ferngesteuerte und modulierende Steuerungsanwendungen nützlich ist.

Sind diese Ventile für die Hochtemperaturbelüftung geeignet?

Der angegebene technische Bereich liegt zwischen -30 °C und 400 °C. Die tatsächlich zulässige Betriebstemperatur hängt jedoch vom ausgewählten Material, der Dichtungskonfiguration, dem Medium und den Projektbedingungen ab.

Wie soll ich mich zwischen Metall- und Verbundabdichtung entscheiden?

Bei der Auswahl sollten Betriebstemperatur, Gaszusammensetzung, Leckageanforderungen, Verschleißbedingungen und Lebensdauererwartungen berücksichtigt werden. Bei bestimmten Projekten sollten Käufer die Dichtungskonfiguration vor der Bestellung mit dem Ventilhersteller abklären.

Abschluss

Hochleistungs-Absperrklappen für die Belüftung bieten eine praktische Lösung für Industriesysteme, die eine große Luftstromkapazität, einen geringen Widerstand, eine zuverlässige Absperrung und einen automatisierten Betrieb erfordern. Mit konzentrischer Konstruktion, Edelstahl-Materialoptionen, Belüftungsdichtung, Flanschanschlüssen und pneumatischer oder elektrischer Betätigung können sie für anspruchsvolle Anwendungen in den Bereichen Metallurgie, Energieerzeugung, chemische Verarbeitung, Bergbau, Baustoffe und Umweltschutz konfiguriert werden. Wenn Sie zuverlässige industrielle Lüftungsventile von einem chinesischen Hersteller oder Lieferanten beziehen, passen Sie die Ventilspezifikationen sorgfältig an Ihre Systembedingungen an. Für individuelle Konfigurationen, technische Beratung oder Beschaffungsunterstützung,Kontaktieren Sie unsum Ihre Projektanforderungen mit Bolaisi zu besprechen und die richtige Lösung für Lüftungsklappen zu finden.
