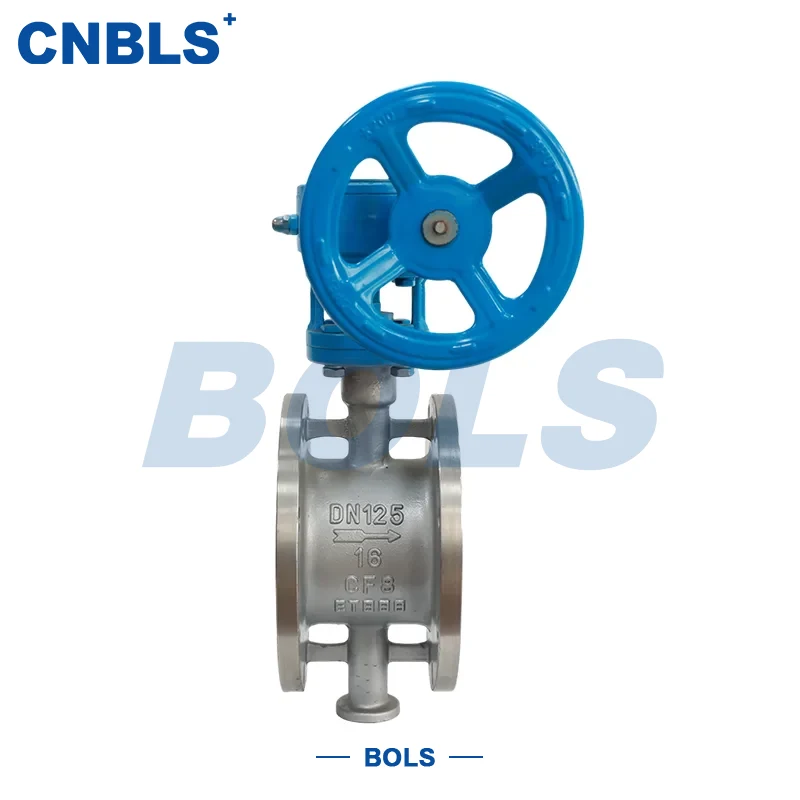

Teleskopische, metallgedichtete Absperrklappen aus Edelstahl

Die teleskopische metallabgedichtete Absperrklappe SD343H aus Edelstahl ist eine mittelgroße bis große Rohrleitungsregelklappe mit dreifach versetzter Struktur, harter Metalldichtung, axialem Teleskopausgleich und Schneckengetriebeantrieb. Der gesamte Ventilkörper ist aus Edelstahlmaterialien (Duplex-Edelstahl 304/316/304L/316L/2205 usw.) gefertigt und eignet sich daher für Umgebungen mit hohen Temperaturen, hohem Druck und stark korrosiven Medien.

Angetrieben durch einen Schneckengetriebemechanismus, der den Ventilschaft dreht, treibt das Ventil die Scheibe an, um Öffnungs-, Schließ- oder Regulierungsvorgänge durchzuführen und so eine zuverlässige Absperrung und Durchflusskontrolle der Medien zu erreichen. Der Ventilkörper verfügt über eine eingebaute teleskopische Ausgleichsstruktur, die durch Temperaturunterschiede in Rohrleitungen verursachte axiale Verschiebungen absorbieren kann, ohne dass zusätzliche Kompensatoren erforderlich sind, wodurch das Risiko einer Spannungskonzentration im System wirksam verringert wird.

Aufgrund ihrer stabilen Konstruktion und zuverlässigen Metallabdichtungsleistung werden die metallisch abgedichteten Teleskop-Absperrklappen aus Edelstahl häufig in industriellen Rohrleitungssystemen mit komplexen Betriebsbedingungen, häufigen Temperaturschwankungen oder langen Rohrleitungslängen eingesetzt.

Beschreibung der Struktur und des Funktionsprinzips

1. Dreifach versetztes Strukturdesign

Das Ventil übernimmt die bewährte dreifach versetzte Absperrklappenstruktur der SD343-Serie. Durch die dreifach versetzte Konstruktion kann sich die Scheibe in der ersten Öffnungsphase schnell vom Ventilsitz lösen und erst in der letzten Schließphase eine lineare Kompression erreichen, was die folgenden Vorteile bietet:

● Geringe Reibung beim Öffnen und Schließen

● Minimaler Verschleiß der Dichtfläche

● Stabiles Öffnungs-/Schließmoment und lange Lebensdauer

Diese Struktur eignet sich besonders für Metall-Hartdichtungsanwendungen und gewährleistet eine zuverlässige Dichtungsleistung auch unter Hochtemperatur- und Hochdruckbedingungen.

2. Metall-Hartdichtungssystem

Sowohl die Ventilsitz- als auch die Scheibendichtflächen sind aus Metallwerkstoffen präzisionsgefertigt und geschliffen und in zwei Optionen erhältlich: Gehäusedichtung aus Edelstahl oder Stellite 6-Overlay-Schweißstruktur. Es verfügt über:

● Beständigkeit gegen hohe Temperaturen und Druckstöße

● Hervorragende Erosions- und Verschleißbeständigkeit gegenüber partikelbeladenen Medien

● Eignung für häufige Öffnungs- und Schließvorgänge

Das Metall-Hartdichtungsdesign stellt sicher, dass das Ventil eine stabile Dichtleistung in Hochtemperaturdampf, Rauchgas und partikelhaltigen Medien beibehält.

3. Teleskop-Ausgleichsstruktur

Das Ventil ist mit einem eingebauten axialen Teleskopmechanismus ausgestattet, der sich innerhalb eines bestimmten Bereichs frei ausdehnen und zusammenziehen kann, um Verschiebungen durch thermische Ausdehnung und Kontraktion von Rohrleitungen auszugleichen:

● Der Expansions-/Kontraktionsbereich variiert je nach Nenndurchmesser

● Reduziert effektiv die Belastung der Flanschverbindung

● Erhöht die allgemeine Systemsicherheit

Dieses Design ist besonders wichtig für Heizungsrohrnetze, Fernübertragungsleitungen und Systeme mit erheblichen Temperaturschwankungen.

4. Schneckengetriebe-Antriebsmechanismus

Das Ventil ist standardmäßig mit einem Schneckengetriebe und einem Handrad zur Bedienung ausgestattet und bietet folgende Eigenschaften:

● Großes Übersetzungsverhältnis für müheloses Öffnen und Schließen

● Unterstützt eine präzise Durchflussregulierung

● Überlegene Selbsthemmungsleistung für stabilen Betrieb

Bei Anwendungen mit großem Durchmesser oder hohem Druck kann der Schneckengetriebeantrieb die Betriebsbelastung wirksam reduzieren und die Betriebssicherheit vor Ort verbessern.

Wichtige Produktmerkmale

● Komplett aus Edelstahl gefertigte Struktur für stabile Korrosionsbeständigkeit

● Das dreifach versetzte Design gewährleistet ein niedriges Öffnungs-/Schließmoment und minimalen Verschleiß

● Die Hartdichtung aus Metall eignet sich für Medien mit hohen Temperaturen und hohem Druck

● Die eingebaute teleskopische Ausgleichsfunktion des Ventilkörpers reduziert die Belastung der Rohrleitung

● Der Flanschanschluss ermöglicht eine bequeme Installation und Wartung

● Der Schneckengetriebeantrieb sorgt für einen reibungslosen und zuverlässigen Betrieb

Die metallisch abgedichteten Teleskop-Absperrklappen aus Edelstahl vereinen Dichtungszuverlässigkeit und strukturelle Stabilität unter komplexen Arbeitsbedingungen und sind somit ideal für Systeme mit langfristigem Dauerbetrieb.

Typische Anwendungen

Technische Parameter

Beschreibung der Materialkonfiguration

Auswahl- und Nutzungsempfehlungen

Konzentrieren Sie sich bei der Auswahl der metallisch abgedichteten Teleskop-Absperrklappen aus Edelstahl auf die folgenden Schlüsselfaktoren:

1. Mittlere Eigenschaften: Wählen Sie die entsprechenden Edelstahl- und Dichtungsmaterialien basierend auf mittlerer Korrosivität und Partikelgehalt.

2.Druck und Temperatur: Passen Sie den Auslegungsdruck an und reservieren Sie angemessene Sicherheitsmargen.

3. Rohrleitungsverschiebung: Stellen Sie sicher, dass der teleskopische Kompensationsbereich des Ventils die tatsächliche axiale Verschiebung der Rohrleitung überschreitet.

4.Flanschnormen: Überprüfen Sie die Übereinstimmung mit den Rohrleitungsflanschnormen vor Ort.

5. Betriebsmethode: Bei Anwendungen mit großem Durchmesser oder hohem Druck sollten Schneckengetriebemechanismen mit hohen Übersetzungsverhältnissen Vorrang haben.

Zusammenfassung

Durch die Integration von Dichtungsleistung, Verschiebungskompensation und Betriebsstabilität in einer einzigen Ventileinheit reduziert diese Produktserie die Anzahl der Systemzubehörteile und verbessert die Gesamtzuverlässigkeit von Rohrleitungssystemen.

In Industrieszenarien mit mittlerem bis hohem Druck, hohen Temperaturen und erheblichen Rohrleitungsverschiebungen sorgen die metallisch abgedichteten Teleskop-Absperrklappen aus Edelstahl für einen stabilen Langzeitbetrieb, verringern die Wartungshäufigkeit und eignen sich gut für den langfristigen Einsatz und den groß angelegten Einsatz in technischen Projekten.
