Hartdichtende Absperrklappen aus Edelstahl mit elektrischem Flansch und Metall

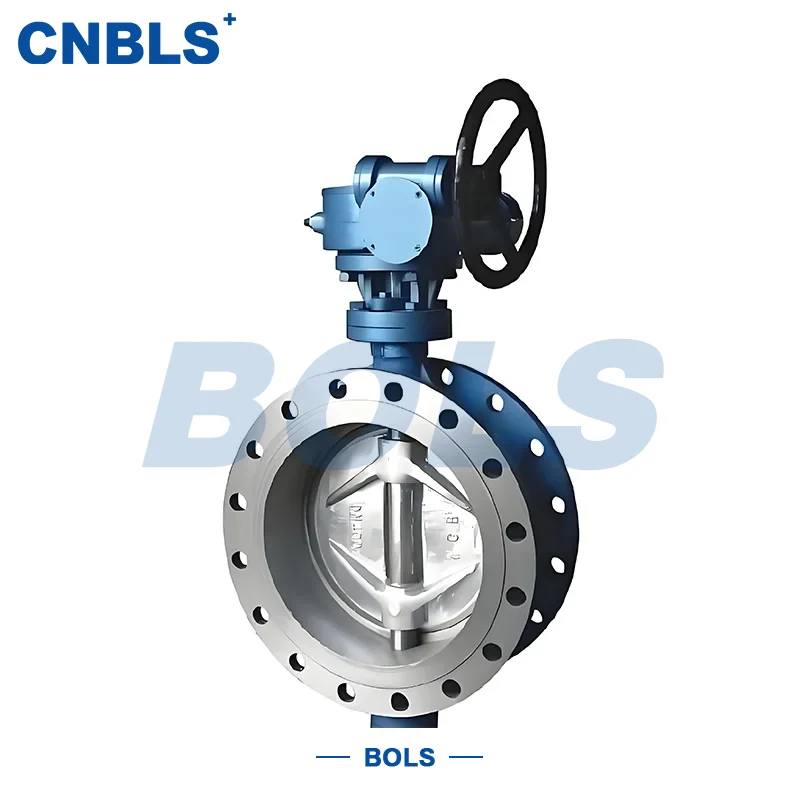

Bei den elektrischen Absperrklappen aus Edelstahl mit Flansch und Hartdichtung handelt es sich um industrielle Absperrklappen mit dreifach versetzter Struktur, elektrischem Stellantrieb und Flanschanschluss. Sein Ventilkörper und die wichtigsten drucktragenden Komponenten bestehen aus Edelstahl 304, 316, 304L, 316L oder Duplex-Edelstahl mit einer Metall-auf-Metall-Hartdichtungskonstruktion.

Das Ventil wird durch elektrische Aktuatoren betätigt, die Steuersignale empfangen, und treibt den Schaft an, um die Scheibe zu drehen. Dies ermöglicht einen ferngesteuerten Ein-/Aus-Betrieb oder eine kontinuierliche Regulierung von Medien in Rohrleitungen. The triple-offset structure effectively reduces friction on the sealing surface, maintaining stable sealing performance even under high-temperature, high-pressure, and particle-containing media conditions.

Diese elektrische, hartdichtende Absperrklappe aus Edelstahl mit Flansch und Metall vereint Korrosionsbeständigkeit, Verschleißfestigkeit und strukturelle Haltbarkeit und eignet sich daher ideal für Industriesysteme, die eine hohe Automatisierung erfordern und unter rauen Bedingungen betrieben werden.

Struktur und Funktionsprinzip

1.Triple-Offset-Strukturdesign

Die D943H-Serie verfügt über eine klassische dreifach versetzte Absperrklappenstruktur:

Erster Versatz: Die Schaftachse ist von der Ventilkörpermitte versetzt.

Zweiter Versatz: Die Schaftachse ist von der Mitte der Dichtfläche versetzt.

Dritter Versatz: Das Dichtungspaar bildet eine geneigte Kegelstruktur.

Durch diese Konstruktion kann sich die Scheibe in der Anfangsphase des Öffnens und Schließens vom Ventilsitz lösen, wodurch ein Verkratzen der Dichtfläche vermieden wird, der Verschleiß effektiv reduziert und die Lebensdauer verlängert wird.

2. Elektrischer Antriebsmodus

Das Ventil ist mit einem elektrischen Antrieb ausgestattet, der in zwei Ausführungen erhältlich ist:

● Ein-Aus-Typ (Zweipunktsteuerung)

● Regeltyp (proportionale Steuerung mit 4–20-mA-Signal)

Der Aktuator wandelt elektrische Signale in mechanisches Drehmoment um und treibt die koordinierte Bewegung von Schaft und Scheibe an, um stabile, wiederholbare Ein-/Aus- oder Regelvorgänge zu erreichen.

3. Hauptmerkmale

Drucktragende Struktur komplett aus Edelstahl

Das Ventilgehäuse, die Flansche und die wichtigsten drucktragenden Komponenten sind einstückig aus Edelstahl gegossen oder geschmiedet und bieten:

● Hervorragende Korrosionsbeständigkeit

● Stabile Hochtemperaturfestigkeit

● Kompatibilität mit sauren, alkalischen, chloridhaltigen oder schwefelhaltigen Medien

Hartversiegeltes Metalldesign

Das Metall-auf-Metall-Dichtungspaar kann optional mit Stellit oder einer Nickelbasislegierung überzogen werden und bietet folgende Eigenschaften:

● Keine Erweichung oder Alterung unter Hochtemperaturbedingungen

● Anpassungsfähigkeit an häufiges Öffnen/Schließen und partikelhaltige Medien

● Einhaltung der Leckbewertungsanforderungen der API 609 Klasse V

Flanschverbindung

Es verfügt über eine Standard-Flanschverbindung, die den nationalen oder amerikanischen Standards entspricht, eine einfache Installation und Wartung ermöglicht und für Rohrleitungssysteme mit mittlerem bis großem Durchmesser geeignet ist.

Kompatibilität mit Automatisierungssystemen

Diese elektrisch geflanschten, hartdichtenden Absperrklappen aus Edelstahl können direkt in DCS-, SPS- und andere Steuerungssysteme integriert werden, unterstützen Fernsteuerung und Statusrückmeldung und eignen sich für kontinuierlichen Betrieb und zentralisierte Steuerungsszenarien.

Technische Parameter

Materialspezifikation

Ventilkörper

Ventilscheibe

Schaft und Ventilsitz

● Vorbau: A182 F304 / F316 / F51

● Ventilsitz: Edelstahl, Stellit oder Legierung auf Nickelbasis

Anwendungen

Diese elektrisch geflanschten, hartdichtenden Absperrklappen aus Edelstahl werden häufig in den folgenden Bereichen eingesetzt:

● Petrochemische Anlagen

● Strom- und Heizsysteme

● Metallurgische und Hochtemperatur-Rauchgasleitungen

● Kohlechemie- und Synthesegassysteme

● Kommunale Wärme- und Industriedampfrohrnetze

Typische Medien sind Hochtemperaturdampf, überhitzter Dampf, staubhaltiges Rauchgas, Ölprodukte, korrosive chemische Medien und Hochtemperaturwasser.

Auswahlrichtlinien

Materialauswahl

Wählen Sie je nach mittlerer Korrosivität und Temperatur 304, 316 oder Duplex-Edelstahl. Für partikelhaltige Bedingungen entscheiden Sie sich für Scheiben mit Hartlegierungs-Auftragsschweißung.

Druck- und Drehmomentanpassung

Rüsten Sie das Ventil für Anwendungen mit großem Durchmesser oder hohem Druck mit einem elektrischen Stellantrieb mit hohem Drehmoment aus, um ein zuverlässiges Öffnen und Schließen zu gewährleisten.

Bestätigung des Steuermodus

Wählen Sie den Ein-Aus-Typ für einfache Öffnungs-/Schließaufgaben; Wählen Sie den Regulierungstyp entsprechend den Durchfluss- oder Druckregulierungsanforderungen.

Flanschstandardeinheitlichkeit

Stellen Sie sicher, dass der Ventilflansch hinsichtlich Druckklasse und Art der Dichtfläche vollständig mit dem Rohrleitungsflansch übereinstimmt.

Kurze Bedienung und Wartung

● Überprüfen Sie vor der Inbetriebnahme das Ventilgehäuse, die Flansche, den Antrieb und die Signalverkabelung.

● Bei Hochtemperaturanwendungen langsam aufheizen, um einen Thermoschock zu vermeiden.

● Überprüfen Sie regelmäßig die Dichtleistung und den Betriebszustand des Stellantriebs.

● Führen Sie bei Undichtigkeiten oder Blockierungen Wartungsarbeiten erst durch, wenn das System drucklos ist.

Technische Zusammenfassung

Durch die Kombination einer dreifach versetzten Struktur, einer drucktragenden Konstruktion komplett aus Edelstahl und einer Metall-Hartdichtungstechnologie bietet dieses Produkt einen stabilen Betrieb unter Hochtemperatur-, Hochdruck- und komplexen Medienbedingungen. Die elektrischen, hartdichtenden Absperrklappen aus Edelstahl mit Flansch eignen sich für industrielle Rohrleitungssysteme mit strengen Anforderungen an Zuverlässigkeit, Automatisierung und Lebensdauer.
