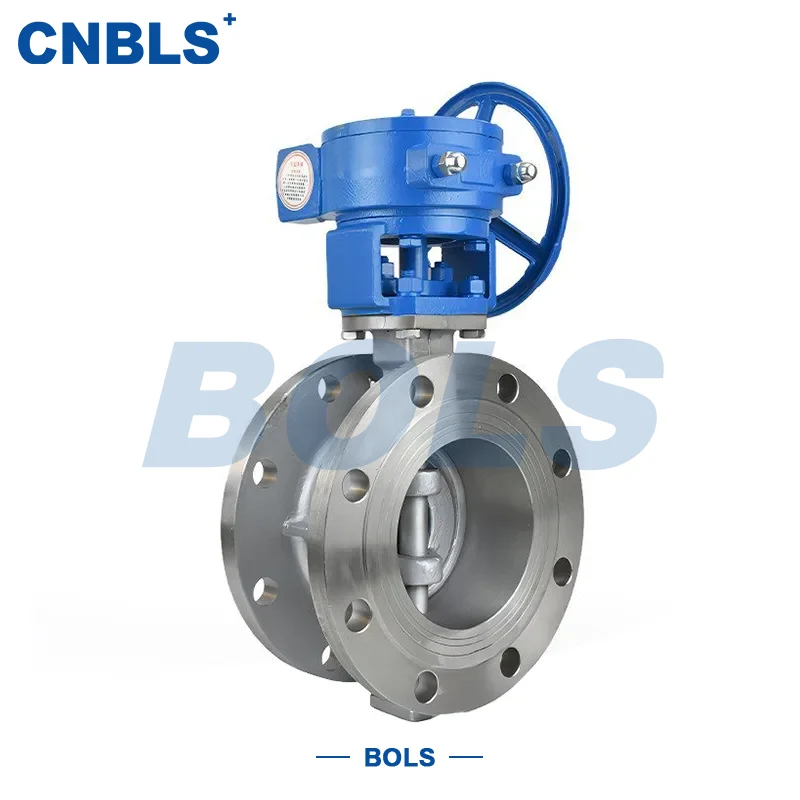

Absperrklappen mit Edelstahlgriff und Hartdichtung aus Metall

Die handbetätigte, hartdichtende Absperrklappe D73H aus Edelstahl ist eine industrielle Absperrklappe, die hauptsächlich aus Edelstahl besteht und über ein doppelt versetztes Design verfügt. Es verfügt über einen Direktantriebsgriff, eine Wafer-Verbindung und eine Metall-Hartdichtungsstruktur, wodurch es für Anwendungen mit mittlerem bis niedrigem Druck, hohen Temperaturen und leicht korrosiven Anwendungen geeignet ist.

Durch manuelles Drehen des Griffs drehen sich Ventilschaft und Ventilscheibe synchron, um eine zuverlässige Absperrung und grundlegende Durchflussregulierung zu erreichen. Das Wafer-Gehäusedesign führt zu einem kompakteren Profil, wodurch der Einbauraum reduziert und gleichzeitig die strukturelle Festigkeit erhalten bleibt.

In Branchen wie Petrochemie, Energiesystemen, Metallurgie, Wasseraufbereitung und Lebensmittelverarbeitung werden Absperrklappen mit Edelstahlgriff und Wafer-Metallhartdichtung häufig in Rohrleitungssystemen verwendet, die eine Kombination aus Korrosionsbeständigkeit, Temperaturbeständigkeit und einfacher Installation erfordern. Es eignet sich besonders gut für Anwendungen mit begrenztem Platzangebot und moderaten Betriebsfrequenzen.

Strukturmerkmale und Funktionsprinzip

1.Doppelt versetzte Metall-Hartdichtungsstruktur

Das Ventil verfügt über ein doppelt versetztes Design, das es der Scheibe ermöglicht, sich beim Öffnen und Schließen schnell vom Sitz zu lösen, was Reibung und Verschleiß deutlich reduziert. Die Metall-auf-Metall-Dichtung behält ihre stabile Leistung auch bei hohen Temperaturen, hohem Druck oder in Medien, die Spurenpartikel enthalten, und vermeidet so die Alterungs- und Ausfallprobleme, die mit weichen Dichtungen in Umgebungen mit hohen Temperaturen verbunden sind.

2. Direkter Griffantrieb

Der Griff ist fest mit dem Vorbau verbunden und bietet so einen einfachen Aufbau mit kurzem Übertragungsweg und minimalem Energieverlust. Bei kleinen bis mittelgroßen Ventilen ermöglicht dies ein schnelles Öffnen/Schließen und eine zuverlässige Positionierung und erfüllt so die praktischen Anforderungen des manuellen Feldbetriebs.

3. Wafer-Typ-Verbindung

Der Ventilkörper wird mit Durchgangsschrauben zwischen zwei Rohrflanschen geklemmt, sodass keine unabhängigen Flansche erforderlich sind. Dieses Design reduziert das Systemgewicht und die Installationskosten und erleichtert gleichzeitig die einfache Demontage und Wartung. Es ist besonders nützlich in Rohrregalen oder Gerätebereichen mit begrenztem Platzangebot.

Technische Parameter

• Nennweite: DN 50 – DN 600 (NPS 2“ – 24“)

• Druckstufe: PN 10 / 16 / 25, Klasse 150 / 300

• Anschluss: Wafer-Typ (GB/T 9113 / ANSI B16.5)

• Bedienung: Direkter Griffantrieb

• Temperaturbereich: -46℃ ~ 550℃

• Dichtungstyp: Hartmetalldichtung (Klasse V)

• Aufbau: Doppelt versetzt

• Standards: GB/T 12238, API 609, ANSI B16.34

Materialkonfiguration

Gehäuse, Scheibe, Schaft und Sitz können je nach Medium und Betriebsbedingungen aus verschiedenen Edelstahlqualitäten ausgewählt werden.

• Gehäuse: CF8 / CF8M / CF3 / CF3M

• Scheibe: Massiver Edelstahl oder Edelstahl mit Stellite-Auflage

• Vorbau: A182 F304 / F316 / F304L / F316L

• Sitz: Dichtfläche aus Edelstahl oder Stellite-Metall

Diese Konfiguration stellt sicher, dass die Absperrklappen mit Edelstahlgriff und Wafer-Metallhartdichtung eine lange Lebensdauer in Hochtemperaturdampf, korrosiven Flüssigkeiten und leicht abrasiven Medien haben.

Anwendungen

Das Ventil ist für folgende typische Anwendungen geeignet:

• Hochtemperatur-Öl- und Dampfleitungen in petrochemischen Anlagen

• Kesselanlagen und Hilfsleitungen in der Energiewirtschaft

• Hochtemperatur-Rauchgas- und Kühlwassersysteme in der Metallurgie

• Industrielle und kommunale Wasseraufbereitungsleitungen

• Lebensmittel- und Getränkeverarbeitung, bei der Materialreinheit erforderlich ist

In diesen Szenarien bieten die Absperrklappen mit Edelstahlgriff und Wafer-Metallhartdichtung strukturelle Festigkeit, Dichtungszuverlässigkeit, einfache Wartung und Gesamtkosteneffizienz des Systems.

Auswahl- und Nutzungsempfehlungen

Bei der Auswahl eines Ventils sind die Korrosivität des Mediums, die Betriebstemperatur und der Nenndruck der Rohrleitung wichtige Faktoren, um sicherzustellen, dass Material und Dichtungsstruktur richtig aufeinander abgestimmt sind. Stellen Sie bei Anwendungen mit großem Durchmesser oder hohem Druck sicher, dass das Drehmoment des Griffs den Anforderungen für den Einsatz vor Ort entspricht. Achten Sie bei der Installation auf die Flanschausrichtung und das gleichmäßige Anziehen der Schrauben, um die Dichtungsvorteile des Wafer-Designs voll auszuschöpfen.

Wartung und Betriebssicherheit

Durch eine regelmäßige Überprüfung des festen Sitzes der Schrauben, der Spindelpackung und des Verschleißes der Dichtflächen wird die Lebensdauer des Ventils effektiv verlängert. Die Metall-Hartdichtungsstruktur ermöglicht das Läppen und den Austausch von Komponenten vor Ort, wodurch die langfristigen Betriebskosten gesenkt und die Zuverlässigkeit unter Dauerbetriebsbedingungen erhöht werden.
