Hochleistungs-Absperrklappen für die Belüftung

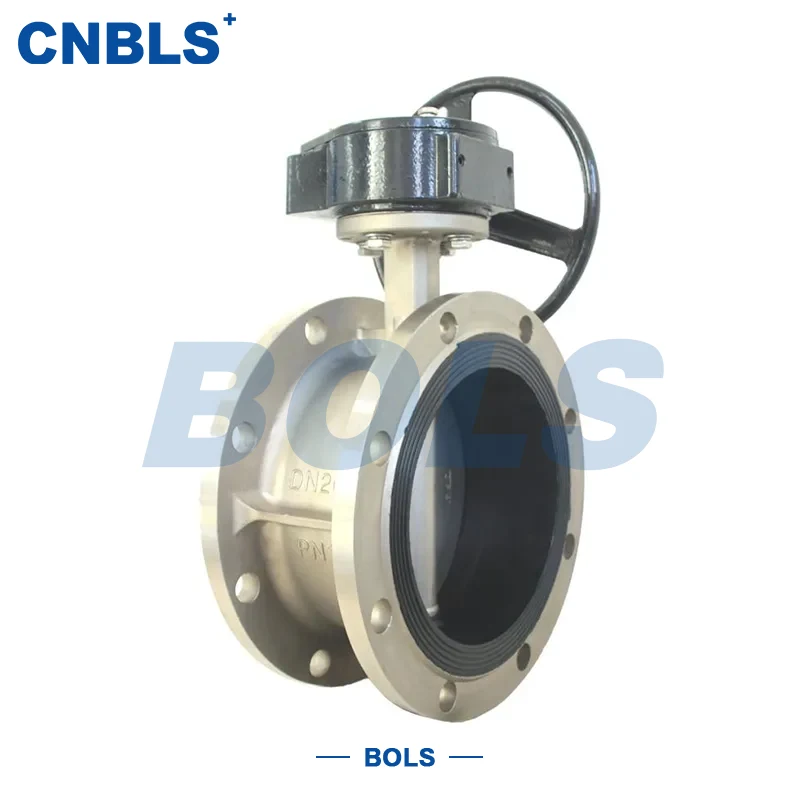

Die Hochleistungs-Absperrklappen für die Belüftung wurden speziell für industrielle Belüftungs- und Staubentfernungssysteme entwickelt, die unter Bedingungen mit niedrigem Druck und großem Durchmesser betrieben werden. Der Ventilkörper und die wichtigsten drucktragenden Komponenten sind aus Edelstahlmaterialien wie SS304, SS316, SS304L und SS316L gefertigt und gewährleisten eine stabile Leistung in Umgebungen mit korrosiven Gasen, staubhaltiger Luft und Rauchgasen mit hohen Temperaturen.

Diese Serie verfügt über eine konzentrische (Mittellinie) Absperrklappenstruktur mit Flanschanschlüssen und einer belüftungstauglichen Dichtungskonstruktion (W-Typ). Der Schwerpunkt liegt auf der Erfüllung der Anforderungen einer großen Durchflusskapazität, eines geringen Widerstands und eines zuverlässigen Öffnens und Schließens in Lüftungsleitungen.

Die beiden Modelle haben die gleiche Ventilstruktur und das gleiche Dichtungskonzept, der Hauptunterschied besteht im Antriebstyp:

D641W: Pneumatische Belüftungsklappe, betätigt durch einen Luftantrieb

D941W: Elektrische Lüftungsklappe, betätigt durch einen elektrischen Stellantrieb

Die Lüftungsklappe aus Edelstahl wird häufig in den Bereichen Metallurgie, Energieerzeugung, chemische Verarbeitung, Baustoffe, Bergbau und Umweltschutzprojekte eingesetzt.

Struktur und Funktionsprinzip

Konzentrisches Strukturdesign

Die Hochleistungs-Belüftungsklappen haben eine konzentrische Struktur, bei der die Scheibenmitte mit der Schaftmitte zusammenfällt. Während des Betriebs dreht sich die Scheibe um die Schaftachse:

Einfache Struktur mit weniger Komponenten

Glatter Strömungsweg und geringer Luftstromwiderstand

Geringes Betätigungsdrehmoment, geeignet für Lüftungsanlagen mit großem Durchmesser

Diese Struktur bietet gute Stabilität und Kosteneffizienz für Beatmungsanwendungen mit niedrigem Druck und hohem Durchfluss.

Flanschverbindung

Das Ventilgehäuse verfügt an beiden Enden über integrierte Flansche, die eine direkte Verschraubung mit Standardflanschen von Lüftungsleitungen ermöglichen:

Genaue Installationspositionierung

Gleichmäßige Spannungsverteilung

Einfache Wartung und Austausch

Zu den gängigen Flanschnormen gehören GB/T 9113 und ANSI B16.5.

Hauptmerkmale

Komplette Edelstahlkonstruktion

Hauptkomponenten wie Gehäuse, Scheibe und Schaft bestehen aus Edelstahl und bieten:

Hervorragende Korrosions- und Oxidationsbeständigkeit

Eignung für schwefel- und chlorhaltige Gase

Strukturelle Stabilität unter Hochtemperatur-Belüftungsbedingungen

Dichtungsdesign für Belüftungszwecke (W-Typ)

Das Ventil ist mit einer Dichtungsstruktur ausgestattet, die speziell für Lüftungsdienste entwickelt wurde:

Wahlweise Metall-auf-Metall-Dichtung oder Verbunddichtung (FKM + Edelstahl)

Ausgewogene Dichtungszuverlässigkeit und Verschleißfestigkeit

Leckagerate entspricht den Lüftungsklappenstandards JB/T 8692

Großer Durchmesser, Design mit geringem Widerstand

Mit Nennweiten von DN100 bis DN2000 gewährleistet das Ventil:

Geringer Druckverlust am Ventil

Stabile Öffnungs- und Schließleistung

Eignung für Systeme mit großem Luftstrom und niedrigem Betriebsdruck

Automatisierungsfreundliche Betätigung

Sowohl pneumatische als auch elektrische Betätigungsoptionen unterstützen die einfache Integration in automatisierte Steuerungssysteme, wodurch sich die Hochleistungs-Lüftungsabsperrklappen für zentralisierte und ferngesteuerte Anwendungen eignen.

Aktuatorvergleich

Technische Parameter

Materialspezifikation

Anwendungen

Hochtemperatur-Rauchgasentlüftung in der Metallurgie

Kesselbelüftungs- und Entschwefelungssysteme in Kraftwerken

Staubsammel- und Absaugsysteme in der Chemie- und Baustoffindustrie

Bergbaubelüftungs- und Umweltschutzprojekte

Industrieanlagen und große Gebäudeklimaanlagen

In diesen Anwendungen wird die Lüftungsklappe aus Edelstahl hauptsächlich zur Luftstromabsperrung, Durchflussregulierung und Steuerung der Systemflussrichtung verwendet.

Auswahlrichtlinien

Wählen Sie je nach Gaskorrosivität eine geeignete Edelstahlsorte aus

Passen Sie die Druck- und Temperaturwerte an die Systemkonstruktionsbedingungen an

Achten Sie bei Anwendungen mit großem Durchmesser auf die Körperfestigkeit

Wählen Sie je nach den Anforderungen der Standortsteuerung eine pneumatische oder elektrische Betätigung

Betrieb und Wartung

Reinigen Sie die Dichtflächen regelmäßig von Staub, um Ablagerungen zu vermeiden

Wenden Sie beim Hochtemperaturstart eine allmähliche Erwärmung an

Sorgen Sie für einen stabilen Luftversorgungsdruck für Pneumatikventile

Überprüfen Sie regelmäßig die Schmierung des Stellantriebs und die elektrischen Anschlüsse

Produktzusammenfassung

Die Edelstahl-Belüftungsklappe D641W/D941W verfügt über eine konzentrische Struktur, eine Edelstahlkonstruktion und ein belüftungstaugliches Dichtungsdesign. Mit flexiblen pneumatischen oder elektrischen Betätigungsoptionen bietet diese Lüftungsklappe aus Edelstahl zuverlässige Leistung für industrielle Lüftungssysteme, die einen stabilen Betrieb und Automatisierungskompatibilität erfordern.
