Warum ist ein zweiteiliger Flanschkugelhahn mit hoher Plattform eine kluge Wahl für die moderne industrielle Rohrleitungssteuerung?

Abstrakt:Die Auswahl des richtigen Ventils kann sich direkt auf die Sicherheit der Rohrleitung, die Automatisierungseffizienz, die Wartungskosten und die langfristige Betriebsstabilität auswirken. DerZweiteiliger Flanschkugelhahn mit hoher PlattformausBolaisiist für industrielle Absperranwendungen konzipiert, bei denen zuverlässige Abdichtung, geringer Strömungswiderstand, flexible Medienkompatibilität und Aktuatorintegration unerlässlich sind. Mit einem zweiteiligen Gehäuse, einer schwimmenden Kugeldichtungsstruktur, einer Stopfbuchsenpackung und einer hohen ISO5211-Montageplattform bietet dieses Ventil eine praktische Lösung für Wasser-, Öl-, Gas-, Dampf-, Chemie-, HVAC- und andere industrielle Rohrleitungssysteme.

Inhaltsverzeichnis

• Was ist ein zweiteiliger Flanschkugelhahn mit hoher Plattform?
• Wie verbessert seine Struktur die Pipeline-Leistung?
• Was sind die Hauptvorteile?
• Wie unterscheiden sich weiche und metallharte Dichtungen?
• Was sind die wichtigsten technischen Parameter?
• Wo kann dieser Kugelhahn eingesetzt werden?
• Wie sollten Käufer das richtige Ventil auswählen?
• Warum Bolaisi als Ventilhersteller wählen?
• Häufig gestellte Fragen
• Abschluss

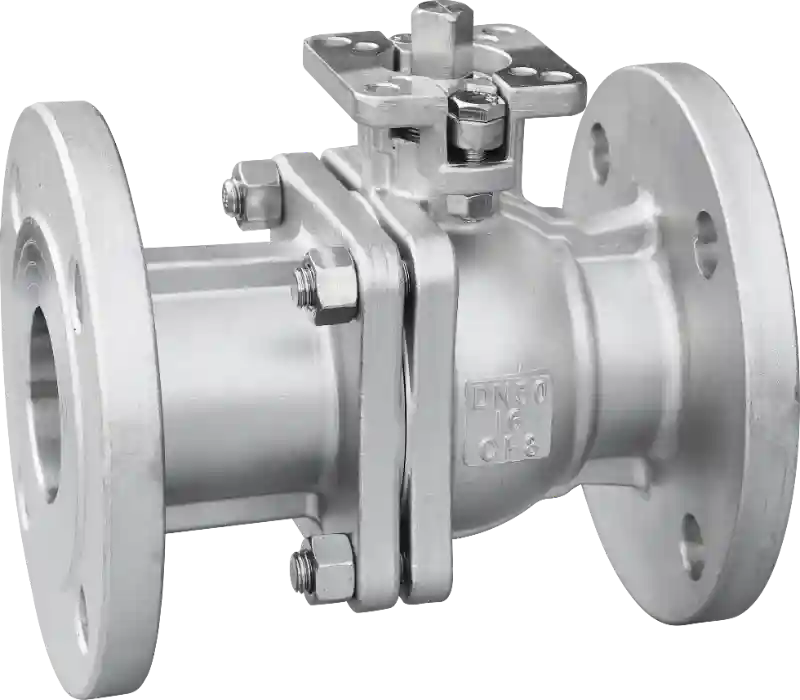

Was ist ein zweiteiliger Flanschkugelhahn mit hoher Plattform?

Ein zweiteiliger Flanschkugelhahn mit hoher Plattform ist ein industrieller Vierteldrehungshahn, der hauptsächlich für die zuverlässige Absperrung von Rohrleitungen entwickelt wurde. Seine Kugel dreht sich um 90 Grad, um den Strömungskanal zu öffnen oder zu schließen, was für einen schnellen Betrieb und einen relativ geringen Strömungswiderstand sorgt. Die zweiteilige Konstruktion erleichtert zudem die Inspektion und Wartung im Vergleich zu Konstruktionen, die nach der Installation schwer zugänglich sind.

Eines seiner charakteristischen Merkmale ist dieISO5211 hohe Montageplattform. Anstatt bei vielen Installationen eine zusätzliche Stellantriebshalterung zu erfordern, ermöglicht die standardisierte Plattform die direkte Montage kompatibler elektrischer oder pneumatischer Stellantriebe. Dadurch eignet sich das Ventil besonders für Projekte, bei denen eine automatisierte oder ferngesteuerte Rohrleitungssteuerung erforderlich ist.

Den Produktinformationen von Bolaisi zufolge ist das Ventil in DN15-DN200 (1/2"-8") erhältlich, verwendet einen Ventilkörper aus Edelstahl und hat die Nennleistung PN16. Es unterstützt den bidirektionalen Durchfluss und kann je nach Betriebsbedingungen entweder mit PTFE-Weichdichtung oder Metall-Hartdichtung konfiguriert werden.

Wie verbessert seine Struktur die Pipeline-Leistung?

Die Leistung eines Industrieventils hängt nicht nur vom Material ab, sondern auch von seiner inneren Struktur und seinem Anschlussdesign. Das Bolaisi-Design umfasst mehrere Funktionen, die auf allgemeine Pipeline-Anforderungen abzielen.

Zweiteiliger geteilter Ventilkörper

Der geteilte Körper sorgt für ein praktisches Gleichgewicht zwischen struktureller Integrität und Gebrauchstauglichkeit. Sein Design erleichtert Inspektion, Montage und Wartung bei gleichbleibenden Bearbeitungsabmessungen. Für Industrieanwender kann ein einfacherer Zugang dazu beitragen, die Wartungszeit und unnötige Ausfallzeiten der Rohrleitungen zu reduzieren.

Schwimmende Kugeldichtungsstruktur

Das schwimmende Kugeldesign unterstützt die bidirektionale Abdichtung. Unter mittlerem Druck wird die Kugel in Richtung Ventilsitz gedrückt und trägt so dazu bei, den Kontakt zwischen den Dichtflächen aufrechtzuerhalten. Diese Struktur ist besonders nützlich für Absperranwendungen, bei denen eine zuverlässige Isolierung wichtiger ist als die Drosselleistung.

Stopfbuchsenpackung

Der Ventilschaft verfügt über eine Stopfbuchspackungsstruktur, die darauf ausgelegt ist, externe Leckagen zu minimieren. Die Packung kann auch während der Wartung ausgetauscht werden, was die Servicekomplexität reduzieren und dazu beitragen kann, den unnötigen Ausbau des gesamten Ventils aus der Rohrleitung zu vermeiden.

ISO5211 Hohe Plattform

Die hohe Montageplattform ist eines der wichtigsten Merkmale automatisierter Systeme. Seine standardisierte Schnittstelle unterstützt die direkte Installation kompatibler pneumatischer oder elektrischer Aktuatoren, vereinfacht die Geräteintegration und reduziert den Bedarf an kundenspezifischen Montagekomponenten.

Was sind die Hauptvorteile eines zweiteiligen Flanschkugelhahns mit hoher Plattform?

Für Ingenieure, EPC-Auftragnehmer, Händler und Käufer von Industrieventilen sollte ein Ventil anhand der tatsächlichen Betriebsanforderungen und nicht nur anhand seines Aussehens bewertet werden. Zu den wesentlichen Vorteilen gehören:

• Schneller 90°-Betrieb:Das Öffnen und Schließen durch eine Vierteldrehung ermöglicht eine schnelle Isolierung der Rohrleitung.
• Geringer Strömungswiderstand:Der direkte Balldurchgang unterstützt eine effiziente, flüssige Bewegung.
• Bidirektionale Abdichtung:Die schwimmende Kugelstruktur unterstützt die Absperrung aus beiden Durchflussrichtungen.
• Automatisierungskompatibilität:Die hohe ISO5211-Plattform vereinfacht die Installation des Stellantriebs.
• Flexible Dichtungsmöglichkeiten:PTFE-Weichdichtungen und Metall-Hartdichtungen erfüllen unterschiedliche Temperatur- und Medienanforderungen.
• Bequeme Wartung:Das geteilte Gehäuse und die austauschbare Spindelpackung vereinfachen die Wartungsarbeiten.
• Große Größenabdeckung:Die DN15-DN200-Optionen unterstützen ein breites Spektrum an Pipeline-Anwendungen.

Aufgrund dieser Eigenschaften eignet sich das Ventil sowohl für herkömmliche manuelle Absperrsysteme als auch für automatisierte industrielle Flüssigkeitskontrollgeräte.

Wie unterscheiden sich weiche und metallharte Dichtungen?

Die Auswahl der Dichtung ist einer der wichtigsten Aspekte bei der Spezifikation eines Kugelhahns. Unterschiedliche Medien und Temperaturen können ganz unterschiedliche Anforderungen an den Ventilsitz stellen.

Aus den veröffentlichten Testinformationen von Bolaisi geht hervor, dass die Version mit weicher Dichtung für Anwendungen bis zu 150 °C getestet wurde, während die Version mit harter Metalldichtung für Bedingungen bis zu 280 °C vorgesehen ist. Die Hartdichtungskonfiguration ist besonders nützlich, wenn Hochtemperaturerosion oder Partikeleinwirkung herkömmliche Weichsitzmaterialien zu einer Herausforderung machen können.

Käufer sollten die Dichtungskonfiguration immer entsprechend der tatsächlichen Temperatur, dem Druck, der Medienzusammensetzung, den Kompatibilitätsanforderungen und den geltenden Projektstandards auswählen.

Was sind die wichtigsten technischen Parameter?

Das Verständnis der grundlegenden Spezifikationen erleichtert es Ingenieuren und Beschaffungsteams, festzustellen, ob ein Ventil zu einem bestimmten Rohrleitungsdesign passt.

Bei Projekten mit zusätzlichen Anforderungen sollten Käufer die Druck-Temperatur-Werte, Flanschstandards, Medienkompatibilität, Antriebsdrehmoment und andere technische Parameter überprüfen, bevor sie eine Bestellung aufgeben.

Wo kann dieser Kugelhahn eingesetzt werden?

Die Kombination aus Edelstahlkonstruktion, mehreren Dichtungskonfigurationen, Flanschanschluss und Aktuatorkompatibilität ermöglicht, dass dieses Ventil ein breites Spektrum industrieller Anwendungen bedient.

• Kommunale Wasserversorgung und Entwässerung:Geeignet für Wassernetze, Sekundärwassersysteme und Abwasserabsperrleitungen.
• Chemische Verarbeitung:Anwendbar für Ölprodukte, leicht korrosive Flüssigkeiten und ausgewählte Hochtemperatur-Prozesslinien.
• Gastransport:Nützlich für Gaspipelinestationen und Absperrsysteme, bei denen eine zuverlässige Isolierung erforderlich ist.
• Kraftwerke:Geeignet für Kesseldampf, Heizungszirkulation und zugehörige Rohrleitungssysteme.
• Fabrik-HLK:Einsetzbar in Kühlwasser- und Wärmeträgeröl-Kreislaufsystemen.
• Geräteunterstützungssysteme:Geeignet für den Öltransport, die Kühlzirkulation und andere industrielle Flüssigkeitskontrollanwendungen.

Wenn ein automatisierter Betrieb erforderlich ist, können kompatible elektrische oder pneumatische Stellantriebe über die ISO5211-Hochplattform integriert werden, wodurch das Ventil für zentralisierte oder ferngesteuerte Steuerungssysteme geeignet ist.

Wie sollten Käufer das richtige Ventil auswählen?

Bei der Auswahl eines industriellen Kugelhahns sollten die Betriebsbedingungen und nicht nur die Ventilgröße berücksichtigt werden. Beschaffungsteams können die folgende Checkliste verwenden:

1. Identifizieren Sie das Medium.Stellen Sie fest, ob die Rohrleitung Wasser, Öl, Gas, Dampf oder eine korrosive oder partikelhaltige Flüssigkeit transportiert.
2. Bestätigen Sie die Betriebstemperatur.Wählen Sie je nach tatsächlichem Temperaturbereich eine PTFE-Weichdichtung oder eine Metall-Hartdichtung.
3. Bestätigen Sie die Druckanforderungen.Stellen Sie sicher, dass die Druckstufe des Ventils mit den Auslegungsbedingungen des Systems übereinstimmt.
4. Wählen Sie den Nenndurchmesser.Passen Sie die DN-Größe und die Flanschabmessungen an die vorhandene Rohrleitung an.
5. Bestimmen Sie die Betätigungsanforderungen.Wenn eine Fern- oder automatische Steuerung erforderlich ist, überprüfen Sie die Aktuatorkompatibilität und das erforderliche Drehmoment.
6. Materialverträglichkeit prüfen.Edelstahl und Dichtungsmaterialien sollten für das Fördermedium geeignet sein.
7. Denken Sie an die Wartung.Designs mit zugänglicher Verpackung und praktischer Karosseriekonstruktion können dazu beitragen, die Komplexität der langfristigen Wartung zu reduzieren.

Ein ProfiZweiteiliger Flanschkugelhahn mit hoher PlattformDer Lieferant sollte in der Lage sein, technische Informationen bereitzustellen, die den Kunden helfen, diese Entscheidungen entsprechend den tatsächlichen Arbeitsbedingungen zu treffen.

Warum Bolaisi als Ventilhersteller wählen?

Zhejiang Bolaisi Valve Co., Ltd.ist als Hersteller und Lieferant von Industrieventilen mit Produktions-, Bearbeitungs-, Inspektions-, Montage- und Qualitätskontrollkapazitäten tätig. Gemäß den veröffentlichten Produktinformationen des Herstellers wird jedes Ventil vor dem Versand einer Bearbeitungsprüfung, einer Montageprüfung, einer Druckprüfung und einer Endprüfung unterzogen.

Dieser Herstellungsansatz ist wichtig, da die Zuverlässigkeit von Industrieventilen nicht nur von der Nennspezifikation abhängt. Maßhaltigkeit, Dichtungsqualität, Montagegenauigkeit, Druckprüfung und Endkontrolle tragen alle zu einer zuverlässigen Feldleistung bei.

Für internationale Käufer auf der Suche nach einemChina-Ventilhersteller, -Lieferant oder -FabrikBolaisi bietet den zweiteiligen Flanschkugelhahn mit hoher Plattform in verschiedenen Größen und Dichtungskonfigurationen an. Das Produktdesign berücksichtigt auch eine praktische Anforderung, die in modernen Anlagen immer häufiger anzutreffen ist: die Integration herkömmlicher Pipeline-Absperreinrichtungen in automatisierte Steuerungssysteme.

Das Produktportfolio von Bolaisi umfasst außerdem Absperrschieber, Absperrventile, Rückschlagventile, Absperrklappen und andere industrielle Ventillösungen aus Edelstahl, sodass Käufer verschiedene Komponenten für die Rohrleitungssteuerung vom selben professionellen Lieferanten beziehen können.

Häufig gestellte Fragen

1. Was ist der Hauptzweck eines zweiteiligen Flanschkugelhahns mit hoher Plattform?

Sein Hauptzweck ist die zuverlässige Absperrung industrieller Rohrleitungen. Die um 90° drehbare Kugelstruktur ermöglicht ein schnelles Öffnen und Schließen, während das schwimmende Kugeldesign eine bidirektionale Abdichtung gewährleistet.

2. Was macht die ISO5211-Hochplattform?

Die ISO5211-Hochplattform bietet eine standardisierte Schnittstelle zur Aktormontage. Es ermöglicht die direkte Installation kompatibler elektrischer oder pneumatischer Aktuatoren und vereinfacht so die Automatisierung und Geräteintegration.

3. Was ist der Unterschied zwischen Weichdichtung und Metallhartdichtung?

Die PTFE-Weichdichtung ist für Anwendungen wie sauberes Wasser, Gas und Normaltemperaturöl mit einer veröffentlichten Arbeitstemperatur von bis zu 150 °C vorgesehen. Metallhartdichtungen sind für anspruchsvollere Bedingungen konzipiert, einschließlich Hochtemperaturdampf und partikelhaltigen Medien, mit einer veröffentlichten Arbeitstemperatur von bis zu 280 °C.

4. Welche Größen sind verfügbar?

Das Modell Bolaisi Q41F/H/Y ist in den Größen DN15 bis DN200 aufgeführt, was etwa 1/2 bis 8 Zoll entspricht. Die tatsächliche Verfügbarkeit sollte entsprechend den Projektanforderungen bestätigt werden.

5. Kann dieses Ventil mit einem elektrischen Antrieb verwendet werden?

Ja. Die integrierte ISO5211-Hochmontageplattform ist für die Unterstützung kompatibler elektrischer oder pneumatischer Antriebe ausgelegt. Die Auswahl des Stellantriebs sollte auf der Ventilgröße, dem Betriebsdruck, dem Medium und dem erforderlichen Betriebsdrehmoment basieren.

6. Ist dieses Ventil für Hochtemperaturanwendungen geeignet?

Ja, wenn die entsprechende Dichtungskonfiguration ausgewählt ist. Bolaisi spezifiziert die Weichdichtungsversion für Temperaturen bis 150 °C und die Metall-Hartdichtungsversion für Temperaturen bis 280 °C. Benutzer sollten vor der Auswahl die vollständigen Druck-Temperatur-Bedingungen überprüfen.

Abschluss

DerZweiteiliger Flanschkugelhahn mit hoher Plattformkombiniert schnelle Vierteldrehung, bidirektionale Schwimmkugeldichtung, ein wartungsfreundliches zweiteiliges Gehäuse, flexible Dichtungsoptionen und ISO5211-Antriebskompatibilität. Mit Anwendungen, die von Wasser- und Gassystemen bis hin zu chemischen Verarbeitungs-, Dampf-, HVAC- und Kraftwerksleitungen reichen, kann es eine praktische Lösung für industrielle Absperr- und automatisierte Flüssigkeitssteuerungsanforderungen bieten.

Wenn Sie eine zuverlässige Quelle suchenZweiteiliger Flanschkugelhahn mit hoher Plattformvon einem professionellen chinesischen Hersteller stammen und Hilfe bei der Auswahl der geeigneten Größe, Dichtungsstruktur oder Antriebskonfiguration benötigen,Kontaktieren Sie unsBei Bolaisi erhalten Sie technische Beratung und eine geeignete Ventillösung für Ihr Projekt.
