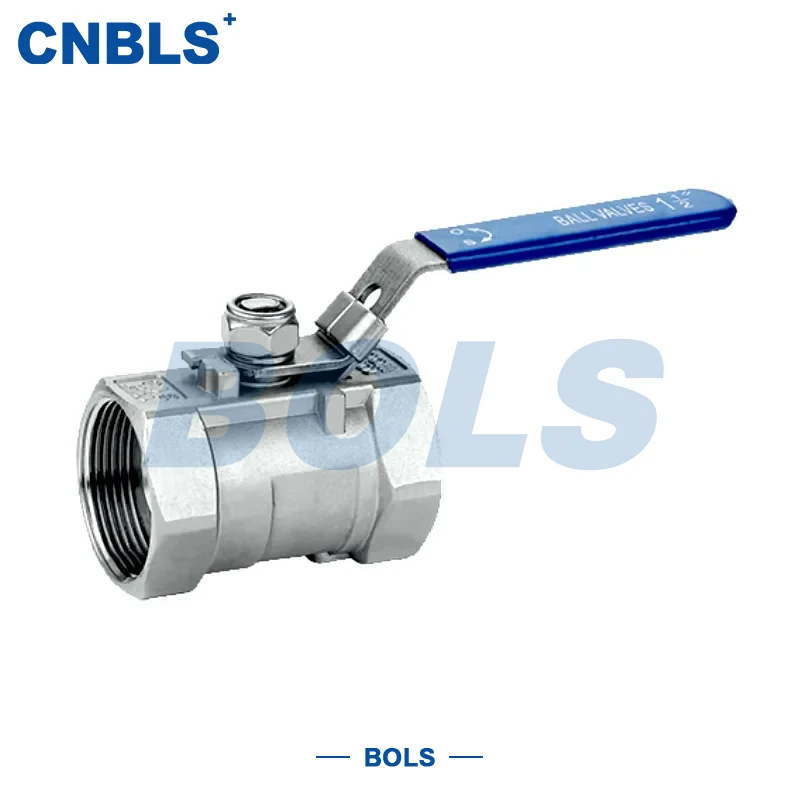

2 STÜCK Edelstahl-Kugelhähne mit Innengewinde

Technische Kernparameter

2PC-Kugelhähne aus Edelstahl mit Innengewinde werden in strikter Übereinstimmung mit nationalen Standards entwickelt und hergestellt, wobei die Parameter alle Szenarien von niedrigem bis mittlerem Druck abdecken. Sie können direkt den Anforderungen nationaler Standard-Innengewinderohrsysteme entsprechen. Alle Parameter wurden strengen Tests unterzogen, um Stabilität und Zuverlässigkeit zu gewährleisten, wie in der folgenden Tabelle aufgeführt:

Kernproduktvorteile

● GB-konform und kompatibel: Entspricht vollständig den GB-Standards, passt direkt zu nationalen Gewinderohrleitungen, keine zusätzliche Anpassung erforderlich.

● Einfache Demontage und Wartung: 2-teiliges verschraubtes Gehäuse, einfache Überholung ohne Spezialwerkzeug.

● Zuverlässige Abdichtung und geringe Leckage: ANSI-Weichdichtung der Klasse VI / Hartdichtung der Klasse IV; Doppelte Abdichtung verhindert Leckagen.

● Hochwertige Materialien für raue Bedingungen: Duplex-Edelstahl 304/316/316L/2205 für hohe Korrosions- und Temperaturbeständigkeit.

● Flexibler Betrieb und hohe Durchflusseffizienz: 90° schnelles Ein- und Ausschalten, geringer Durchflusswiderstand; Manuelle / elektrische / pneumatische Optionen verfügbar.

Produktdefinition und Funktionsprinzip

2PC-Kugelhähne aus Edelstahl mit Innengewinde sind Flüssigkeitsregelventile nach GB-Standard mit einem zweiteiligen verschraubten Gehäuse, Enden mit Innengewinde und einer rotierenden Kugelstruktur.

Funktionsprinzip: Der Antrieb dreht den Schaft und die Kugel um 0°–90°:

● 0°: vollständig geöffnet, maximaler Durchfluss

● 90°: vollständig geschlossen, dichte Absperrung

● Zwischenwinkel: präzise Drosselung

Weit verbreitet in GB-Pipelines mit niedrigem bis mittlerem Druck und kleinem Durchmesser in der petrochemischen, kommunalen, Lebensmittel-, Pharma- und anderen Industrie.

Leitfaden zur Materialauswahl für Edelstahl

● Das Kernkomponentenmaterial von 2PC-Kugelhähnen aus Edelstahl mit Innengewinde bestimmt direkt deren anwendbare Betriebsbedingungen und Lebensdauer. Basierend auf Medienkorrosivität, Temperatur, Druck und nationalen Standards ist eine genaue Auswahl erforderlich. Die spezifischen Materialien und anwendbaren Szenarien sind in der folgenden Tabelle aufgeführt und helfen Ihnen, schnell das richtige Material auszuwählen und Auswahlfehler zu vermeiden:

Design- und Herstellungsstandards

● Abmessungen: GB/T 12224, GB/T 12253, GB/T 7306

● Material: GB/T 24511, GB/T 12459, GB/T 2100

● Prüfung: GB/T 13927, GB/T 4334, GB/T 26480

● Oberfläche: GB/T 1031, GB/T 15820

● Betätigung: GB/T 12222

Kurzanleitung zur Auswahl

Bei der Auswahl der Ventile ist es wichtig, die nationalen Standardparameter für Rohrleitungen mit Innengewinde, Medieneigenschaften und Betriebsbedingungen strikt einzuhalten. In Anbetracht der Struktur- und Leistungsmerkmale von 2PC-Kugelhähnen aus Edelstahl mit Innengewinde sollten bei der Auswahl die folgenden Schlüsselpunkte beachtet werden, um eine perfekte Kompatibilität zwischen den Ventilen und Rohrleitungen sicherzustellen und Nutzungsrisiken zu minimieren:

1.Bestätigen Sie den GB-Standard, DN, PN und den Gewindetyp (G/BSPT/NPT).

2.Wählen Sie das Material: 304 (allgemein) → 316 (leichte Korrosion) → 304L/316L (kohlenstoffarm / Korrosion) → 2205 (hoher Druck / starke Korrosion).

3. Druck und Temperatur anpassen: Sitz (PTFE / PPL / Metall) entsprechend auswählen.

4.Auswahl: weiche Dichtung (Hygiene / brennbar); harte Dichtung (hohe Temperatur / Partikel).

5.Bedienung: manuell (einfach); elektrisch/pneumatisch (Automatisierung/Fernbedienung).

Installation und Wartung

Installation

1. Überprüfen Sie Modell, Material, Druck und Gewinde vor der Installation.

2. Gewinde und Ventilhohlraum reinigen; Verwenden Sie PTFE-Band oder Dichtmittel.

3.Folgen Sie dem Flusspfeil; Betriebs- und Wartungsraum reservieren.

4. Gleichmäßig über Kreuz wieder zusammenbauen; Druckprüfung gemäß GB/T 13927.

5. Installieren Sie Kompensatoren für extreme Temperaturen. Abdeckung für den Außenbereich.

Wartung

1. Regelmäßige Inspektion auf Leckage, Rost und Betriebsleistung.

2. Äußeres reinigen; Tragen Sie Korrosionsschutzöl auf nicht dichtende Oberflächen auf.

3. Ersetzen Sie Sitze, Dichtungen und Packungen, wenn Undichtigkeiten auftreten.

4. Elektrische/pneumatische Stellantriebe warten, Grenzwerte und Rückmeldungen prüfen.

5.Ersatzventile: trocken, halboffen und mit Stopfen verschlossen lagern.

Fehlerbehebung

● Undichtigkeit: nachziehen, Dichtungen/Sitze/Ventil austauschen.

● Blockierter Betrieb: Hohlraum reinigen, verschlissene Teile ersetzen.

● Schlechte Abdichtung: Sitze ersetzen, Kugel nacharbeiten, Schrauben nachziehen.

● Aktuatorfehler: Stromversorgung, Luftversorgung, Motor, Magnet prüfen.

● Führen Sie vollständige Wartungsaufzeichnungen.

Typische Anwendungsszenarien

● Petrochemie: Rohöl, raffinierte Produkte, chemische Lösungsmittel, korrosive Medien.

● Kommunale Wasserversorgung: Leitungswasser, Abwasser, Verteilerleitungen mit kleinem Durchmesser.

● Lebensmittel- und Pharmaindustrie: hygienische Rohrleitungen, 316L + PTFE, keine Leckage.

● Energie und HVAC: Kraftwerkszusatzgeräte, Heiz- und Kühlsysteme.

● Maschinen und Marine: Hydrauliksysteme, Kryotechnik, Tiefseeausrüstung (2205).
