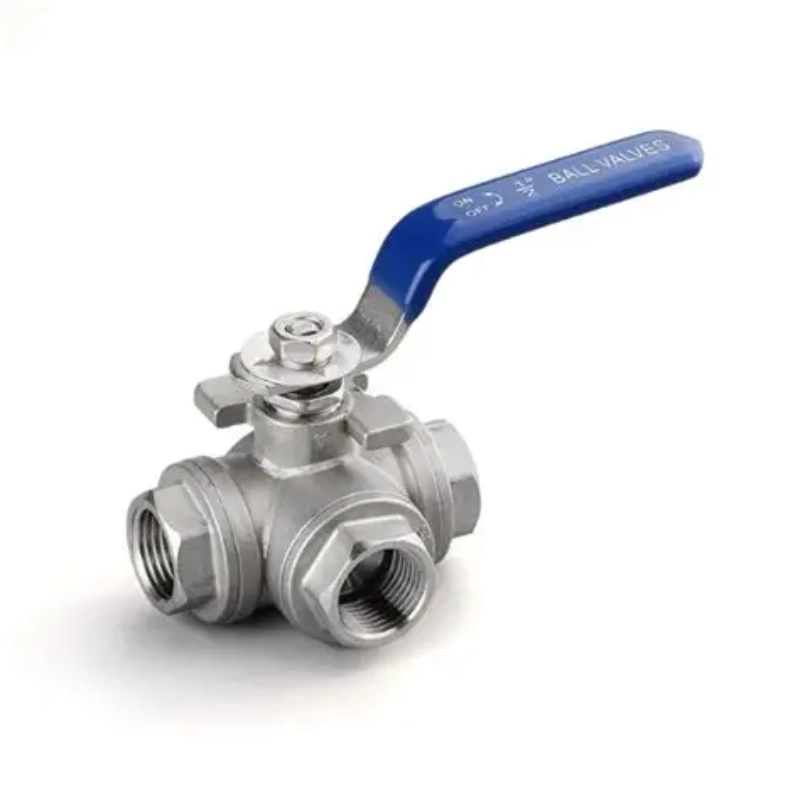

T-Kugelhähne mit Innengewinde aus Edelstahl
Bolaisi liefert gleichbleibende Qualität und professionelle Fertigung für industrielle Durchflusskontrolllösungen. Wir liefern Edelstahl-T-Kugelhähne mit Innengewinde, die nach API 608- und ASME-Standards gebaut sind, mit geschmiedetem Edelstahl, einer Druckstufe von 1000 WOG und zuverlässiger T/L-Anschlusssteuerung. Als erfahrener Hersteller bieten wir fortschrittliches Gewindedesign, stabile Dichtung und maßgeschneiderte Optionen, um die Großhandels- und Projektbeschaffung weltweit zu unterstützen.
T-Kugelhähne mit Innengewinde aus Edelstahlbieten eine zuverlässige Multi-Port-Steuerung für Mittel-Hochdruck-Pipelines. Mit hoher Druckstufe, flexiblem Strömungsweg, Gewindeinstallation und korrosionsbeständigem Edelstahlgehäuse vereinfachen sie effektiv die Rohrleitungsanordnung und reduzieren Installations- und Wartungskosten. Als MultiportKugelhahnSie werden in zahlreichen Branchen häufig eingesetzt und dienen als zuverlässige Lösung für den Durchflussmisch-, Umleitungs- und Absperrbetrieb.
1000 WOG Hochdruckbewertung
Ausgelegt für 1000 psi (≈6,9 MPa) für stabile Leistung im Wasser-, Öl- und Gasbetrieb.
T-Typ- und L-Typ-Multi-Port-Steuerung
T-Anschluss zum Mischen und Umleiten, L-Anschluss zum Schalten und Absperren – ein Ventil, mehrere Durchflusswege.
Installation mit Innengewinde
Standard-NPT-/BSPT-/G-Gewinde – kein Schweißen erforderlich, werkzeuglos und schnell zu installieren.
Geschmiedeter Edelstahlkörper
Einteilige oder zweiteilige geschmiedete Konstruktion aus 304/316/316L für Festigkeit und Korrosionsbeständigkeit.
ANSI-Klasse VI Null Leckage
PTFE/PPL-Sitze mit hochfesten Dichtungen sorgen für einen zuverlässigen, dichten Abschluss.
Flexible Betätigung
Handgriff oder Getriebe; elektrische und pneumatische Antriebe mit ISO 5211-Montage verfügbar.
Produktdefinition
T-Kugelhähne mit Innengewinde aus Edelstahl sind Durchflussregelventile mit mehreren Anschlüssen und einer WOG-Einstufung von 1000, die für den Wasser-Öl-Gas-Betrieb geeignet sind. Es verwendet eine T-förmige oder L-förmige Kugel, um eine Strömungsmischung, Umleitung oder Umschaltung durch 90°-Drehung zu realisieren.
Mit einteiligem oder zweiteiligem geschmiedetem Gehäuse und Innengewindeanschluss (NPT/BSPT/G) ermöglicht es eine werkzeuglose Installation ohne Schweißen. Es besteht aus Edelstahl 304/316/316L und zeichnet sich durch hohe Festigkeit, Korrosionsbeständigkeit und lange Lebensdauer aus. Es wird häufig in petrochemischen, HVAC-, Industrie-, Lebensmittel- und Pharmasystemen eingesetzt. Informationen zu Flansch-Rohrleitungsanschlüssen finden Sie in unseremFlanschkugelhahn aus Edelstahl.
Technische Parameter
| Parameterelement | Parameterwert |
| Druckklasse | 1000 WOG (1000 psi ≈ 6,9 MPa); Schalentest: 1500 psi (≈10,3 MPa); Dichtungstest: 1100 psi (≈7,6 MPa) |
| Nenndurchmesser | 1/4" ~ 2" (DN8 ~ DN50); Hauptgrößen: 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/2" (DN40) |
| Kugeltyp | T-Typ (3-Wege-Mischen/Umleiten), L-Typ (2-Wege-Umleiten/Absperren) |
| Körperstruktur und Verbindung | Einteiliger / zweiteiliger geschmiedeter Edelstahl; Innengewinde (NPT/BSPT/G), kein Schweißen erforderlich |
| Kernmaterial | Körper / Kugel / Schaft: Edelstahl 304 / 316 / 316L; Sitz: PTFE / PPL; Dichtungen: hochfester Gummi / flexibler Graphit |
| Anwendbare Temperatur | PTFE-Sitz: -20℃ ~ 120℃; PPL-Sitz: -20℃ ~ 200℃ |
| Anwendbare Medien | Wasser, Öl, Erdgas, Flüssiggas, Druckluft, chemische Lösungsmittel, leicht/stark korrosive Medien |
| Operationsmethode | Manuell (Butterfly / Vierkantgriff / Getriebe); Optional: elektrisch (Ein-Aus/modulierend), pneumatisch (einfach/doppeltwirkend), ISO 5211-Montage |
Bedeutung von 1000 WOG
1000 WOG ist eine universelle Druck- und Medienbewertung in der Ventilindustrie:
W
Wasser
Sauberes Wasser, Umlaufwasser, Leitungswasser, leicht ätzendes Abwasser.
O
Öl
Mineralöl, Hydrauliköl, Schmieröl, Diesel, Benzin.
G
Gas
Erdgas, Flüssiggas, Druckluft, Inertgas.
1000
Nenndruck
1000 psi Arbeitsdruck (≈6,9 MPa) für Rohrleitungen mit mittlerem bis hohem Druck.
T-Typ vs. L-Typ-Ball: Kernunterschiede
| Vergleichsartikel | T-Typ-Kugel | L-Typ-Kugel |
| Pfadstruktur | T-Form 3-Wege, drei Anschlüsse austauschbar | L-Form 2-Wege, zwei Anschlüsse verbunden |
| Kernfunktion | Mischen, Umlenken, Konvergieren | Umleiten, Absperren |
| Anwendbare Szenarien | Medienmischung, hydraulische Verteilung, Mehrkanalsysteme | Durchflussumschaltung, Kreislaufabschaltung |
| Dichtungsleistung | ANSI-Klasse VI | ANSI Klasse VI (stabiler) |
| Nutzungstabu | Vermeiden Sie eine vollständige 3-Wege-Öffnung bei hohem Druckunterschied | Streng keine 3-Wege-Verbindung |
Leitfaden zur Materialauswahl
Edelstahl 304
Für allgemeine Wasser-, Öl- und Gasanwendungen; -20℃~120℃; häufigsten Anwendungen.
Edelstahl 316
Für leicht korrosive Medien und chloridhaltige Flüssigkeiten; bessere Beständigkeit gegen Lochfraß.
Edelstahl 316L
Für stark korrosive, saure, alkalische und chloridhaltige Gase; ausgezeichnete Schweißbarkeit und Korrosionsbeständigkeit.
Sitzanpassung
PTFE: gute Abdichtung, allgemeine Temperatur. PPL: Hochtemperatur bis 200℃.
Kernfunktionen
Für hohen Druck ausgelegt
1000 WOG (6,9 MPa), stabil für Hochdruckbetrieb.
Multi-Port-Steuerung
Kugeln vom Typ T/L zum Mischen, Umleiten und Umschalten.
Einfache Installation
Standard-NPT-/BSPT-/G-Gewinde, kein Schweißen erforderlich.
Premium-Material
Geschmiedeter Edelstahlkörper mit ausgezeichneter Korrosionsbeständigkeit.
Zuverlässige Abdichtung
Null-Leckage-Leistung gemäß ANSI-Klasse VI.
Flexibler Betrieb
Manuell / elektrisch / pneumatisch, ISO 5211 montiert.
Großer Temperaturbereich
-20℃ ~ 200℃, abhängig vom Sitzmaterial.
Installation und Wartung
Installationspunkte
- Bestätigen Sie Kugeltyp (T/L), Größe, Druck, Gewinde und Material.
- Gewinde und Ventilhohlraum vor dem Einbau reinigen.
- Verwenden Sie PTFE-Band oder Gewindedichtmittel; richtig festziehen.
- Reservieren Sie ausreichend Platz für den Griff.
- Führen Sie vor der Verwendung einen Drucktest gemäß 1000 WOG-Standard durch.
Wartungspunkte
- Regelmäßige Inspektion auf Leckage, Korrosion und Funktion.
- Außenteile reinigen und mit Korrosionsschutz versehen.
- Ersetzen Sie Sitze und Dichtungen, wenn Undichtigkeiten auftreten.
- Bei elektrischen/pneumatischen Antrieben: Motor, Luftversorgung und Endschalter prüfen.
- Nicht unter Druck reparieren.
Typische Anwendungsszenarien
- Petrochemie:Medium mischen, umleiten und umschalten.
- Industrielle Fertigung:Hydrauliksysteme und Kühlkreisläufe.
- Kommunale HVAC:Mischen und Verteilen von Wasser.
- Lebensmittel und Arzneimittel:Sanitärflüssigkeitskontrolle (316L).
- Gas & Energie:Umschalten der Erdgas-/LPG-Leitung.
Warum sollten Sie sich für Bolaisi-Ventile entscheiden?
Verifiziertes Qualitätssystem
Zertifiziert nachGB/T 19001-2016 / ISO 9001:2015Internationales Qualitätsmanagementsystem.
Schmieden und Bearbeiten im eigenen Haus
Vollständige Prozesskontrolle vom Rohmaterial bis zum fertigen Ventil in unserem eigenen Werk in Wenzhou.
100 % druckgeprüft
Jeder T-Kugelhahn wird vor der Auslieferung einem Gehäuse- und Dichtungstest gemäß den 1000 WOG-Anforderungen unterzogen.
Technische Unterstützung
Unser technisches Team hilft Ihnen bei der Auswahl von T-Typ oder L-Typ, Sitzmaterial, Gewindestandard und Betätigung.
Vollständige Produktpalette
Wir liefern auchKugelhähne mit Innengewinde aus Edelstahl, Elektrische Kugelhähne aus EdelstahlUndDreiwege-Flanschkugelhähne.
OEM und ODM verfügbar
Benutzerdefinierte Größen, Materialien, Gewindearten, Betätigung und Typenschild-Branding werden unterstützt.
Produktbild
Häufig gestellte Fragen
Was ist der Unterschied zwischen einem Dreiwege-Kugelhahn vom T-Typ und einem L-Typ?
Eine T-förmige Kugel verfügt über einen T-förmigen Durchgang, der drei Anschlüsse austauschbar verbindet, wodurch sie sich ideal zum Mischen, Umleiten und Konvergieren von Strömungen eignet. Eine L-förmige Kugel verfügt über einen L-förmigen Durchgang, der jeweils nur zwei Anschlüsse verbindet, wodurch sie zum Umschalten und Absperren des Durchflusses geeignet ist. Wählen Sie den T-Typ für den Mischbetrieb und den L-Typ für die Umleitung oder Isolierung von Kreisen.
Was bedeutet 1000 WOG bei einem Kugelhahn?
1000 WOG bedeutet, dass das Ventil für einen Arbeitsdruck von 1000 psi (≈6,9 MPa) im Wasser-, Öl- und Gasbetrieb ausgelegt ist. Dabei handelt es sich um eine branchenübliche Einstufung für Kugelhähne aus Edelstahl mit Gewinde, die die Eignung für Rohrleitungen mit mittlerem bis hohem Druck anzeigt, die Wasser, Öl, Erdgas, Flüssiggas und Druckluft fördern.
Welche Größen und Gewindestandards sind verfügbar?
Wir fertigen T-Kugelhähne mit Innengewinde aus Edelstahl von 1/4" bis 2" (DN8 bis DN50), mit den Hauptgrößen 1/2", 3/4", 1" und 1-1/2". Zu den Standardgewindeoptionen gehören NPT, BSPT und G (BSPP). Kundenspezifische Gewindestandards sind auf Anfrage erhältlich.
Können diese Ventile mit elektrischen oder pneumatischen Antrieben automatisiert werden?
Ja. Alle Modelle verfügen über eine ISO 5211-Montageplatte für die direkte Montage des Aktuators. Elektrische (Ein/Aus oder modulierende) und pneumatische (einfach oder doppelt wirkende) Antriebe sind optional erhältlich und eignen sich daher für automatisierte Prozesssteuerungssysteme. Sehen Sie sich unsere anElektrische Kugelhähne aus Edelstahlals Referenz.
Was ist die maximale Arbeitstemperatur?
Mit PTFE-Sitzen hält das Ventil -20℃ bis 120℃. Bei PPL-Sitzen reicht der Bereich von -20℃ bis 200℃. Bei höheren Temperaturanforderungen bitte beachtenKontaktieren Sie unsfür ein passendes Alternativdesign.
Bieten Sie OEM-/ODM-Fertigung an?
Ja. Als Direktfabrik unterstützen wir kundenspezifische Gehäusematerialien, T/L-Kugelkonfiguration, Gewindestandards, Betätigung, Grifftyp und Kundenbranding. Senden Sie uns Ihre Zeichnung oder Spezifikation und wir unterbreiten Ihnen ein entsprechendes Angebot.
Benötigen Sie ein schnelles Angebot für T-Kugelhähne aus Edelstahl?
Senden Sie uns Ihre Größe, Ihren Gewindestandard, Ihren T- oder L-Anschlusstyp, Ihr Medium und Ihren Arbeitsdruck – unsere Ingenieure werden Ihnen innerhalb von 24 Stunden mit einer technischen Lösung antworten.
