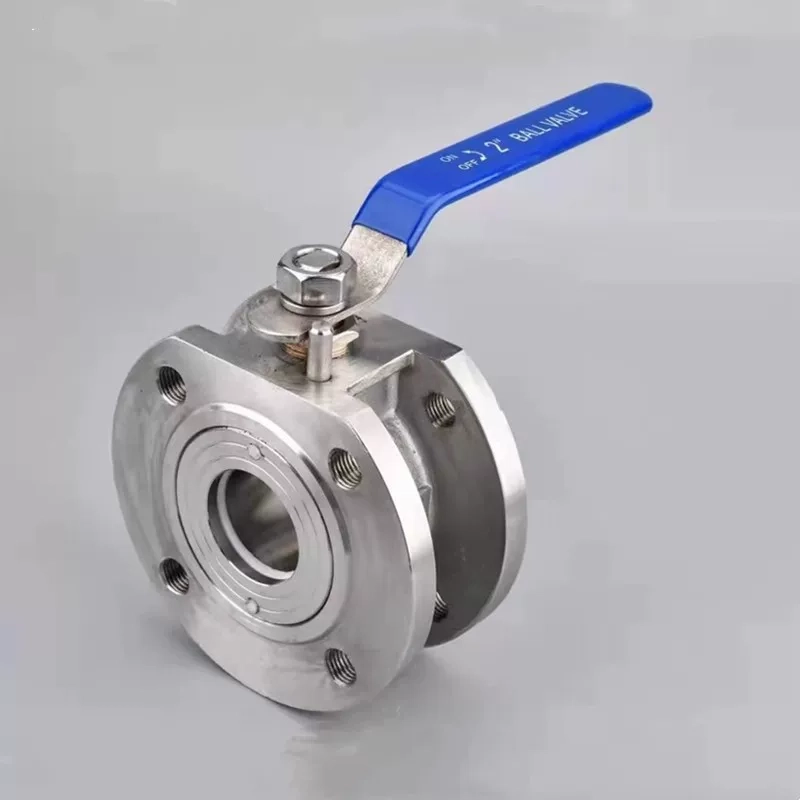

Dünne Flanschkugelhähne aus Edelstahl
Als zuverlässiger Hersteller mit fortschrittlicher Produktionstechnologie ist Bolaisi auf platzsparende Flüssigkeitsregelventile mit strenger Qualitätskontrolle spezialisiert. Wir liefern dünne Edelstahl-Flanschkugelhähne mit schlanken, geschmiedeten Gehäusen, hoher Durchflusseffizienz und zuverlässiger Abdichtung. Wir bieten maßgeschneiderte Größen und Großhandelsdienstleistungen an, um den Anforderungen industrieller Rohrleitungssysteme auf engstem Raum gerecht zu werden.
Dünne Flanschkugelhähne aus Edelstahlsind Rotations-Flüssigkeitsregelventile mit einem schlanken, geschmiedeten Körper und Flanschanschluss, die für schnelles Ein- und Ausschalten und einfache Durchflussregulierung verwendet werden. Sie bestehen aus Edelstahl 304/316/316L und haben ein einteiliges, geschmiedetes, schlankes Gehäuse. Sie bieten vollen Durchfluss, zuverlässige bidirektionale Abdichtung und einfache 90°-Bedienung. Als KompaktKugelhahnÜberall dort, wo Bauraum, Gewicht und Schalteffizienz entscheidend sind, sind sie die erste Wahl.
30-50 % Dünnerer Körper
20-40 % Geringeres Gewicht
≤0,01 MPa Druckabfall
425℃ Max. Betriebstemperatur
Kernproduktvorteile
01
Platzsparendes, schlankes Design
Einteiliges, geschmiedetes, schlankes Gehäuse, 30–50 % dünner und 20–40 % leichter als herkömmliche Flanschkugelhähne – ideal für enge Räume, Kufen und leichte Ausrüstung.
02
Hohe Durchflusseffizienz
Kugel mit vollem Durchgang und glattem Fließweg; Druckabfall ≤ 0,01 MPa bei Nenndurchfluss, deutlich höhere Durchflusskapazität als Kugelventile.
03
Zuverlässige bidirektionale Abdichtung
PTFE-Weichdichtung oder Metall-Hartdichtung für Hochtemperatur- und Hochdruckanwendungen; Bidirektionale Abdichtung, kompatibel mit bidirektionalen Durchflussleitungen.
04
Einfache Bedienung und geringer Wartungsaufwand
90°-Drehung für schnelles Ein- und Ausschalten mit geringem Betätigungsdrehmoment; Einfache Struktur für einfachen Austausch der Kernkomponenten und minimales Verschmutzungsrisiko.
05
Hochwertiges Material und Konformität
Gehäuse, Kugel und Schaft aus Edelstahl 304/316/316L mit ausgezeichneter Korrosionsbeständigkeit und vollständiger Materialrückverfolgbarkeit.
06
Großer Druck- und Temperaturbereich
PN16 – PN100 (Klasse 150 – 600) mit einem Arbeitstemperaturbereich von -20℃ bis 425℃, je nach Dichtungs- und Sitzauswahl.
Produktdefinition und Funktionsprinzip
Dünne Edelstahl-Flanschkugelhähne sind rotierende Flüssigkeitsregelventile mit einem schlanken geschmiedeten Körper und einer Flanschverbindung, die für schnelles Ein- und Ausschalten und einfache Durchflussregulierung verwendet werden.
0° Vollständig geöffnet
Anschluss auf Durchflussrichtung ausgerichtet – maximale Durchflusskapazität.
90° Vollständig geschlossen
Anschluss senkrecht zum Durchfluss – vollständige Isolierung.
0–90° Drosselung
Zwischenwinkel sorgen für eine grundlegende Durchflussdrosselung.
Der Aktuator treibt den Schaft und die Kugel an, um sich um 0°–90° zu drehen. Das Material 304/316/316L gewährleistet eine breite Medienkompatibilität in allen industriellen Anwendungen.
Technische Kernparameter
Kugelhähne mit dünnem Edelstahlflansch sind an verschiedene Temperatur-, Druck- und Medienbedingungen anpassbar. Alle Parameter wurden strengen Tests unterzogen, um die Stabilität und Zuverlässigkeit des Produkts sicherzustellen und direkt den tatsächlichen Nutzungsanforderungen des Käufers zu entsprechen.
| Parameterelement | Parameterwert |
| Nenndurchmesser | DN15 ~ DN200 (NPS 1/2" ~ 8"); Standard: DN25, DN50, DN80, DN100 |
| Druckklasse | PN16, PN25, PN40, PN64, PN100; Klasse 150, 300, 600 |
| Anwendbare Temperatur | PTFE: -20℃~120℃; FKM: -20℃~180℃; SS-Hartdichtung: -29℃~200℃; Stellit: -40℃~425℃ |
| Kernmaterial | Körper / Kugel / Schaft: 304 / 316 / 316L; Dichtungen: PTFE / FKM (weich); SS / Stellit (hart) |
| Anwendbare Medien | Wasser, Meerwasser, Lebensmittelflüssigkeit, Erdöl, Hydrauliköl, chemische Lösungsmittel, schwache Säuren/Laugen, Dampf, Druckluft |
| Betätigung | Manuell (Hebel/Handrad), Schneckengetriebe, elektrisch (Modbus optional) |
| Körperstruktur | Einteiliges, schlankes, geschmiedetes Gehäuse, 30–50 % dünner; volle Bohrung |
Haupttypen und Anwendungsabgleich
Soft Seal-Handbuch
PTFE / FKM · 90° Schnellbedienung
Kommunale Wasser-, HVAC-, Lebensmittel- und Getränkeleitungen, bei denen ein schnelles manuelles Ein- und Ausschalten und keine Leckage erforderlich sind.
Schneckengetriebe mit harter Dichtung
Metall/Stellit · Hohe Temperatur und hoher Druck
Petrochemie-, Kraftwerks-Dampf- und Thermalölsysteme, bei denen hohe Temperaturen und Abriebfestigkeit von entscheidender Bedeutung sind.
Elektrische Weichdichtung
Elektrischer Aktuator · Feedback optional
Automatisierte HLK-, Wasser- und Pharmaleitungen, die eine Fernsteuerung und Nullleckage erfordern.
Informationen zu vollautomatischen Pipelines finden Sie in unsererElektrische Kugelhähne aus Edelstahl. Informationen zu Gewindeverbindungen in dichten Verteilern finden Sie in unseremKugelhähne mit Innengewinde aus Edelstahl.
Leitfaden zur Materialauswahl
Körper / Kugel / Stiel
304 Allgemeiner Dienst
Wasser, Luft und Öl; -20℃~100℃; Kostengünstig für die kommunale und allgemeine Industrie.
316 Korrosionsbeständig
Chlorid-, Meerwasser- und schwachsäurehaltiger Service; bessere Beständigkeit gegen Lochfraß.
316L Hygienischer Grad
Starke Korrosion und hygienischer Service; FDA-/3A-konform für Lebensmittel- und Pharmalinien.
Robben
PTFE -20℃ ~ 120℃
Starke Korrosionsbeständigkeit, keine Leckage.
FKM (Viton) -20℃ ~ 180℃
Hervorragende chemische Beständigkeit.
SS-Hartdichtung -29℃ ~ 200℃
Hochdruck- und abrasive Medien.
Stellit-Hartdichtung Bis zu 425℃
Extreme Verschleißfestigkeit.
Typische Anwendungsszenarien
Dünne Edelstahl-Flanschkugelhähne mit ihrem schlanken Design, effizienten Schalten und zuverlässigen Dichtungen werden häufig in Rohrleitungssystemen in verschiedenen Branchen eingesetzt, in denen Einbauraum und Schalteffizienz von entscheidender Bedeutung sind.
Lebensmittel und Arzneimittel
316L + PTFE-Weichdichtung, schlankes Design für dichte Produktionslinien.
Petrochemie
316/316L-Hartdichtung, Klasse 150–600, für Hochtemperatur-Lösungsmittel und saures Rohöl.
Kommunal & Bauwesen
304-Weichdichtung für Wasserversorgungs-, HVAC- und sekundäre Wasserversorgungssysteme.
Industrie und Schifffahrt
Schlank und leicht für Hydraulik-, Pneumatik- und Schiffssysteme; starke Vibrationsfestigkeit.
Neue Energie und Kraft
Harte Dichtung für Hochtemperatur-Kühl- und Dampfleitungen in PV-, Windkraft- und Kraftwerken.
Installation und Wartung
Installationspunkte
- Bidirektionale Dichtung; Folgen Sie dem Durchflusspfeil, um die Wartung zu erleichtern. Reservieren Sie ausreichend Betriebsraum.
- Flansche reinigen; Verwenden Sie geeignete Dichtungen. Schrauben über Kreuz in 2–3 Schritten anziehen.
- Saubere Rohrleitung; Kugelrotation prüfen; Testen Sie den elektrischen Stellantrieb vor der Installation.
- Langsames Unter-Druck-Setzen, Entlüften, 30-minütiger Drucktest vor der Inbetriebnahme.
Wartungspunkte
- Regelmäßige Inspektion: Überprüfen Sie Leckagen, festen Sitz der Schrauben und Funktion; Schmieren Sie den Schaft monatlich.
- Ersetzen Sie Dichtungen, Sitze oder Packungen, wenn Undichtigkeiten auftreten. Abgenutzte harte Dichtungsflächen nacharbeiten oder ersetzen.
- Außen reinigen, Rostschutzöl auftragen; Verbessern Sie den Schutz in Chlorid-/Salzumgebungen.
- Nicht unter Druck reparieren; Beseitigen Sie Staus vorsichtig. Fehlersuche an Aktoren sicher durchführen.
- Erstellen Sie Wartungsaufzeichnungen für das Lebenszyklusmanagement.
Warum sollten Sie sich für Bolaisi-Ventile entscheiden?
Verifiziertes Qualitätssystem
Zertifiziert nachGB/T 19001-2016 / ISO 9001:2015Internationales Qualitätsmanagementsystem.
Schmieden und Bearbeiten im eigenen Haus
Vollständige Prozesskontrolle vom Rohmaterial bis zum fertigen Ventil in unserem eigenen Werk in Wenzhou.
100 % druckgeprüft
Jeder Dünnflansch-Kugelhahn wird vor der Auslieferung einer Gehäuse- und Sitzprüfung unterzogen.
Technische Unterstützung
Unser technisches Team hilft Ihnen bei der Auswahl von Gehäusematerial, Dichtungstyp, Druckklasse und Betätigung.
Vollständige Produktpalette
Wir liefern auchFlanschkugelhähne aus Edelstahl, mantelisolierte KugelhähneUndKugelhähne aus Kohlenstoffstahl.
OEM und ODM verfügbar
Kundenspezifische Größen, Materialien, Flanschstandards, Betätigung und Typenschild-Branding werden unterstützt.
Produktbild
Häufig gestellte Fragen
Was ist ein Kugelhahn mit dünnem Edelstahlflansch?
Es handelt sich um einen Flanschkugelhahn mit einem schlanken, einteiligen geschmiedeten Körper, der 30–50 % dünner und 20–40 % leichter ist als herkömmliche Flanschkugelhähne. Es bietet vollen Durchfluss, bidirektionale Abdichtung und einen 90°-Schnelleinschaltvorgang und ist somit ideal für beengte Platzverhältnisse, dichte Rohrleitungsanordnungen und leichte Geräte.
Wie viel Platz und Gewicht spart das schlanke Design?
Im Vergleich zu Standard-Flanschkugelhähnen ist das schlanke Schmiedegehäuse 30–50 % dünner und 20–40 % leichter. Dies reduziert den Supportbedarf, vereinfacht die Rohrleitungsanordnung und senkt die Gesamtinstallationskosten – besonders wertvoll bei Skids, Schiffssystemen und modularen Prozesseinheiten.
Welche Druckklassen und Größen sind verfügbar?
Wir fertigen Kugelhähne mit dünnem Edelstahlflansch von DN15 bis DN200 (NPS 1/2" bis 8") in den Standardgrößen DN25, DN50, DN80 und DN100. Zu den Druckklassen gehören PN16, PN25, PN40, PN64, PN100 und die Klassen 150, 300, 600, um verschiedenen Rohrleitungsnennwerten gerecht zu werden.
Was ist der Unterschied zwischen Weichdichtung und Hartdichtung?
Die weiche Dichtung verwendet PTFE- oder FKM-Sitze für den Einsatz bei -20℃~180℃ ohne Leckage – ideal für Wasser-, HVAC-, Lebensmittel- und allgemeine Chemieleitungen. Die Hartdichtung verwendet Edelstahl- oder Stellite-Sitze für den Einsatz bei -29℃~425℃ mit hohem Druck und abrasiven Medien – ideal für Petrochemie-, Dampf-, Thermoöl- und Kraftwerksanwendungen.
Kann das Ventil mit einem elektrischen Antrieb automatisiert werden?
Ja. Alle Modelle akzeptieren elektrische (Ein-Aus- oder Modulationsantriebe, Modbus optional) und pneumatische Antriebe über eine standardmäßige ISO 5211-Montageplatte. Schneckengetriebe und manuelle Hebel- oder Handradoptionen sind ebenfalls erhältlich. Sehen Sie sich unsere anElektrische Kugelhähne aus Edelstahlals Referenz.
Bieten Sie OEM-/ODM-Fertigung an?
Ja. Als Direktfabrik unterstützen wir kundenspezifische Gehäusematerialien (304/316/316L), Dichtungstypen (PTFE/FKM/SS/Stellite), Flanschstandards (GB/ANSI/DIN/JIS), Betätigung und Kunden-Branding. Senden Sie uns Ihre Zeichnung oder Spezifikation und wir unterbreiten Ihnen ein entsprechendes Angebot. BitteKontaktieren Sie unsfür Einzelheiten.
Sind Sie bereit, Kugelhähne mit dünnem Edelstahlflansch zu bestellen?
Senden Sie uns Ihre Größe, Druckklasse, Flanschnorm, Medium und Temperatur – unsere Ingenieure werden Ihnen innerhalb von 24 Stunden mit einer technischen Lösung und einem Angebot antworten.
