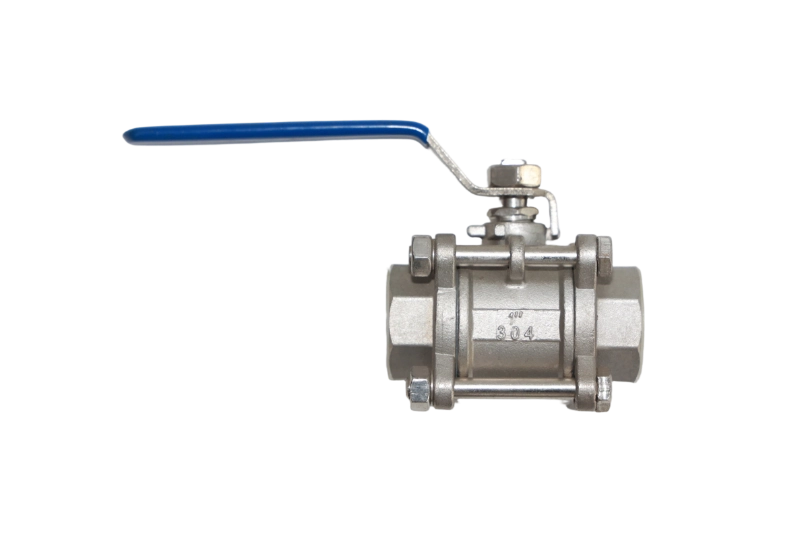

Kugelhähne mit Innengewinde aus Edelstahl

Typische Anwendungsszenarien

Mit einer Hochdruckleistung von 1000 WOG, einer korrosionsbeständigen Edelstahlkonstruktion und einem praktischen Gewindeanschluss passen Edelstahl-Kugelhähne mit Innengewinde ohne komplizierte Installation in Hochdruckrohrsysteme in verschiedenen Branchen und erfüllen präzise verschiedene Anforderungen an die Flüssigkeitssteuerung. Typische Anwendungen sind wie folgt:

● Petrochemische Industrie: Wird in Pipelines für Rohöl, raffiniertes Öl, chemische Lösungsmittel, korrosive Gase und andere Medien verwendet. Geeignet für Hochdruckbedingungen von 1000 WOG. Das Material 316/316L ist wirksam korrosionsbeständig und sorgt für einen stabilen Betrieb.

● Kommunale Gasindustrie: Wird in Hochdruck-Gastransport- und -verteilungsleitungen für Erdgas und Flüssiggas verwendet. Hervorragende Abdichtung verhindert Gasaustritt. Die WOG-Einstufung von 1000 passt perfekt zu Hochdruck-Gassystemen.

● Industrielle Fertigung: Wird in Hydrauliksystemen, Schmiersystemen und Druckluftsystemen eingesetzt. Schneller Betrieb und reibungslose Steuerung für Industrieanlagen.

● Lebensmittel- und Pharmaindustrie: Wird für korrosive Reinigungsmedien, Hochtemperaturdampf und die Kontrolle hygienischer Flüssigkeiten verwendet. Edelstahl 316L erfüllt Hygienestandards ohne Kontaminationsrisiko.

● HVAC- und Energieindustrie: Geeignet für Hochtemperatur-Heißwasser, Dampf und wärmeleitendes Öl. Metallsitzversionen gewährleisten eine stabile Leistung unter Hochtemperaturbedingungen von 1000 WOG.

Leitfaden zur Materialauswahl

Die Materialauswahl bestimmt direkt die Lebensdauer und Anwendbarkeit.

Edelstahl 304 (06Cr19Ni10): Für allgemeines Wasser, Öl, Gas (Leitungswasser, Hydrauliköl, Druckluft, Erdgas). Temperatur: -20 °C ~ 180 °C. Kostengünstig für die meisten Standardanwendungen.

Edelstahl 316 (06Cr17Ni12Mo2): Für leicht korrosive Medien (chloriertes Wasser, schwache Säuren/Laugen, saures Rohöl). Temperatur: -20 °C ~ 260 °C. Bessere Loch- und Spaltkorrosionsbeständigkeit als 304.

Edelstahl 316L (022Cr17Ni12Mo2): Für stark korrosive Medien (starke Säure, Alkali, Chloridgas). Temperatur: -40 °C ~ 260 °C. Der extrem niedrige Kohlenstoffgehalt verhindert interkristalline Korrosion und ist ideal für stark korrosive Umgebungen.

Passende Sitze:

OPTFE: Hervorragende Abdichtung, für normale Temperaturen, geringer Abrieb bei 1000 WOG-Betrieb.

oPPL: Für mittlere bis hohe Temperaturen bis 260 °C, bessere Hitzebeständigkeit als PTFE.

oMetall-Hartdichtung: Für hohe Temperaturen bis zu 450 °C, hohen Abrieb und schwankende Druckbedingungen.

Kerndefinition

Kugelhähne mit Innengewinde aus Edelstahl sind hochpräzise Flüssigkeitsregelventile aus Edelstahl mit Innengewindeenden und einer Druckstufe von 1000 WOG.

1000 WOG ist eine standardmäßige Industriebewertung, was bedeutet, dass das Ventil für Wasser, Öl und Gas bei 1000 psi (≈6,9 MPa) geeignet ist.

Erhältlich mit einteiligem oder dreiteiligem Gehäuse (3-teilig ist am beliebtesten für eine einfache Inline-Wartung). Das Ventil öffnet und schließt schnell durch 90°-Drehung der Kugel. Gewindeenden (NPT/BSPT/G) ermöglichen eine einfache Installation ohne Schweißen.

Es besteht aus Edelstahl 304/316/316L und wird häufig in Petrochemie-, Industrie-, Gas-, Lebensmittel-, Pharma- und HVAC-Systemen eingesetzt.

Hauptmerkmale und Kernparameter

Hauptmerkmale

● Hochdruckbewertung: Vollständige Einhaltung von 1000 WOG (6,9 MPa), sicher für Hochdruckwasser, Öl und Gas.

● Einfache Installation und Wartung: 3-teiliges Design ermöglicht Inline-Service; Die Gewindeverbindung erfordert kein Schweißen.

● Korrosionsbeständig: Gehäuse, Kugel und Schaft aus Edelstahl 304/316/316L für lange Lebensdauer.

● Zuverlässige Abdichtung: Weichdichtung der ANSI-Klasse VI, Metalldichtung der ANSI-Klasse IV, keine Leckage.

● Flexibler Betrieb: Manuelle, elektrische oder pneumatische Betätigung verfügbar.

● Großer Temperaturbereich: -40 °C bis 450 °C, abhängig vom Sitzmaterial.

● Präzise Durchflussregelung: Geringer Durchflusswiderstand, schnelles Ein- und Ausschalten und genaue Drosselung.

Tabelle der Kernparameter

Detaillierte Erklärung von 1000 WOG

● W (Wasser): Geeignet für sauberes Wasser, Umlaufwasser, Leitungswasser und leicht korrosives Abwasser.

● O (Öl): Geeignet für Mineralöl, Hydrauliköl, Schmieröl, Diesel, Benzin, Schweröl.

● G (Gas): Geeignet für Erdgas, Flüssiggas, Druckluft, Inertgas und allgemeine korrosive Gase.

● 1000: Nennbetriebsdruck 1000 psi (≈6,9 MPa).

Gehäusetestdruck: 1500 psi (1,5 × Nennwert)

Dichtungstestdruck: 1100 psi (1,1 × Nennwert)

Kernpunkte für Installation und Wartung

Installationspunkte

1.Überprüfen Sie Druckklasse, Größe, Gewinde, Material und Medienverträglichkeit.

2. Gewinde und Ventilhohlraum vor dem Einbau reinigen.

3. Verwenden Sie PTFE-Band oder Gewindedichtmittel. richtig anziehen, um Schäden zu vermeiden.

4. Führen Sie vor der Inbetriebnahme mindestens 30 Minuten lang einen Drucktest durch.

5. Betriebs- und Wartungsraum reservieren; Installieren Sie einen Schutz für den Außenbereich.

Wartungspunkte

1. Regelmäßige Inspektion auf Leckage, Korrosion und Betriebsleistung.

2. Außenflächen reinigen und vor Korrosion schützen.

3.Ersetzen Sie Sitze und Dichtungen, wenn sie abgenutzt oder undicht sind.

4.Bei betätigten Ventilen: Motor, Luftversorgung, Endschalter und Schmierung regelmäßig prüfen.

5. Reparieren Sie NICHT unter Druck. Zeichnen Sie den Wartungsverlauf zur Rückverfolgbarkeit auf.

Produktvorteil

Kugelhähne mit Innengewinde aus Edelstahl sind für die Steuerung von Flüssigkeiten mit mittlerem bis hohem Druck ausgelegt. Sie verfügen über eine WOG-Einstufung von 1000, korrosionsbeständigen Edelstahl, eine praktische Gewindeinstallation und eine benutzerfreundliche dreiteilige Struktur und werden gemäß den Standards API 608 und ASME hergestellt.

Die Ventile bieten zuverlässige Abdichtung, flexiblen Betrieb und lange Lebensdauer und werden häufig in den Bereichen Petrochemie, Gas, Industrie, Lebensmittel und Heizungs-, Lüftungs- und Klimatechnik eingesetzt. Sie vereinfachen die Rohrleitungsanordnung, reduzieren Installations- und Wartungskosten und dienen als zuverlässige Lösung für Hochdruck-Flüssigkeitssysteme mit kleinem Durchmesser.
