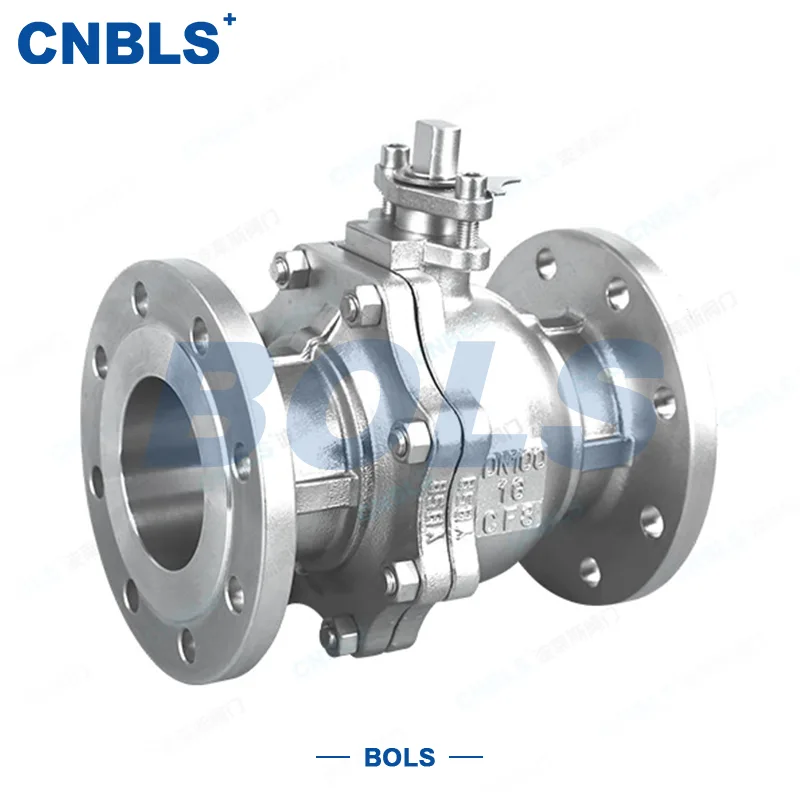

Flanschkugelhahn aus Edelstahl

Bolaisi Valve Co., Ltd. ist eine spezialisierte Ventilmarke mit fast zwei Jahrzehnten Erfahrung in der industriellen Flüssigkeitskontrolle. Das Unternehmen mit Sitz in Wenzhou, Zhejiang – bekannt als „Pumpen- und Ventilhauptstadt Chinas“ – konzentriert sich auf die Herstellung einer breiten Palette von Edelstahlventilen. Bolaisi Valve verfolgt eine High-End-Marktstrategie und verzichtet auf minderwertige Produkte. Die Flanschkugelhähne aus Edelstahl werden im Silica-Sol-Gussverfahren hergestellt, wobei die Ventilkörper einer sekundären Sandstrahlung unterzogen werden. Als zuverlässiger Lieferant für Fluid-Rohrleitungssysteme setzt das Unternehmen ein strenges Qualitätskontrollsystem ein; Jedes Ventil wird vor Verlassen des Werks mehreren simulierten Tests unterzogen, die von der Rohmaterialanalyse und der Bearbeitung bis hin zur Dichtungsmontage und Doppeldruckprüfung (hydrostatisch und pneumatisch) reichen. Mit umfangreicher Erfahrung in der Herstellung von schwimmenden Kugelflanschventilen aus Edelstahl ist das Unternehmen auf Ventile spezialisiert, die sich durch geringen Strömungswiderstand, keine Leckage und einfache Wartung auszeichnen. Alle Leistungskennzahlen – einschließlich Druck, Temperatur und Dichtungsfähigkeiten – werden von den tatsächlichen Betriebsbedingungen der Pipeline abgeleitet und gewährleisten so genaue Spezifikationen ohne überhöhte Werte.

Leistungstests unter tatsächlichen Betriebsbedingungen

1. Prüfung der Pipelinezirkulation

·Testdauer: Kontinuierliche Zirkulationsbelastungstests (Wasser, Öl oder Dampf) über mehrere Stunden.

·Testszenarien: Chemische Transportleitungen, kommunale Wasserversorgungs- und Entwässerungsnetze, Gastransportleitungen, Wasser-/Dampfleitungen von Kraftwerken und Flüssigkeitssysteme in der Metallurgie und Papierherstellung.

·Kompatible Medien: Süßwasser, Ölprodukte, Erdgas, Hochtemperaturdampf und leicht korrosive Flüssigkeiten.

·Wichtige Schlussfolgerung: Bei industriellen Absperrventilen für Rohrleitungen sind die Zuverlässigkeit der Dichtung, die hohe Durchflusskapazität (großer Durchgang) und die Kompatibilität mit dem Stellantrieb von größter Bedeutung. Dieser Flanschkugelhahn wurde speziell für einen geringen Strömungswiderstand und ein schnelles Öffnen/Schließen entwickelt.

2. Vergleichstest schwimmender Kugeldichtungsstrukturen

Ein 30-tägiger Hoch-/Tieftemperatur-Wechseldrucktest, bei dem ein standardmäßiger, einfacher Flanschkugelhahn mit dem Bolaisi GB-konformen Edelstahl-Flanschkugelhahn verglichen wird:

·Basic-Flanschkugelhahn: Der Sitz ist anfällig für Verschleiß und Undichtigkeiten, wenn er längere Zeit dem Medienfluss ausgesetzt ist. nicht standardmäßige Flanschabmessungen, die nicht mit gängigen Industrierohren kompatibel sind; unterstützt nur den manuellen Betrieb.

·Bolaisi GB-konformer Flanschkugelhahn: Verfügt über eine schwimmende Kugel mit bidirektionaler selbstspannender Dichtung; Die Dichtungsintegrität bleibt nach Temperaturwechsel stabil; standardisierte GB-Flanschabmessungen gewährleisten eine breite Kompatibilität; Der Ventilkörper ermöglicht die direkte Montage von Schneckengetriebe-, Pneumatik- oder Elektroantrieben zur automatisierten Steuerung.

Wichtige strukturelle Vorteile:

1. Gerader Durchflussweg mit schwimmender Kugel: Das Design mit voller Bohrung minimiert den Strömungswiderstand, sorgt für einen gleichmäßigen Medienfluss und verhindert Verstopfungen durch Schmutzansammlungen.

2. GB-konforme Flanschverbindung: Die standardisierte Bolzenlochkonfiguration gewährleistet die Kompatibilität mit gängigen Industrierohrleitungen und erleichtert die einfache Installation, Entfernung und Wartung.

3. Mit mehreren Antrieben kompatibles Schaftdesign: Der verlängerte Standardschaft ermöglicht die direkte Befestigung von Griffen, Schneckengetrieben oder pneumatischen/elektrischen Antrieben.

4. Bidirektionale Druckdichtung: Gewährleistet eine dichte Abdichtung unabhängig von der Durchflussrichtung und eignet sich daher für Rohrleitungen mit Vorwärts- oder Rückwärtsfluss.

3. Prüfung der Dichtungsleistung für Medien mit hohen und niedrigen Temperaturen

Das Ventil wird simulierten Dichtungstests für zwei unterschiedliche Betriebsbedingungen unterzogen: Flüssigkeiten mit Umgebungstemperatur und Dampf mit hoher Temperatur:

·Testparameter für den Weichdichtungszustand: Medientemperatur ≤150 °C; Kontinuierliche Zirkulation von Wasser, Gas und Öl für 720 Stunden. Testergebnisse: Kein Verschleiß am PTFE-Sitz; Keine interne Leckage während der Gasdichtheits-Druckprüfung; Geeignet für sauberes Wasser, Gas und Öl bei Umgebungstemperatur (partikelfrei).

·Testparameter für den Zustand der verstärkten Dichtung: Medientemperatur ≤200 °C; Kontinuierliche Tests mit Hochtemperaturdampf und Medien, die Spuren von Verunreinigungen enthalten. Testergebnisse: Verstärkte Dichtflächen widerstehen Hochtemperaturerosion und Partikeleinwirkung; Keine interne oder externe Leckage unter Hochtemperaturbedingungen.

Die doppelt kompatible Dichtungslösung deckt die überwiegende Mehrheit der industriellen Flüssigkeitsanwendungen ab. Ein einziger Ventilkörper kann je nach Temperatur des Mediums mit der entsprechenden Dichtung ausgestattet werden, sodass ein Ventil mehrere Betriebsbedingungen bewältigen kann und die Beschaffungs- und Lagerkosten für Unternehmen gesenkt werden.

Anwendungsszenarien

Chemische Industrie

Transport von sauren/alkalischen Flüssigkeiten, Rohrleitungen für chemische Rohstoffe, Reaktorleitungen und Wasserversorgungs-/Entwässerungssystemen in Chemieparks; Korrosionsbeständige Edelstahl-Flanschkugelhähne verarbeiten verschiedene korrosive Medien und sorgen für eine schnelle Absperrung.

Öl- und Gasindustrie

Ölfeldpipelines, Gastransportnetze, Anlagen zur Öl-Gas-Trennung und Pipelines für raffiniertes Öl; zeichnet sich durch hohe Druckbeständigkeit und Dichtungsintegrität aus, eignet sich für mittlere bis hohe Druckbedingungen und bietet eine sichere Flüssigkeitsisolierung.

Wasseraufbereitung und Umweltschutz

Kommunale Wasserleitungen, Rohrleitungen für Kläranlagen, Wasseraufbereitungsanlagen, Brauchwassersysteme und Regenwasserableitungsprojekte; Flanschkugelhähne aus Edelstahl mit großem Durchmesser erleichtern die Durchflussregelung in ausgedehnten Rohrleitungsnetzen.

Pharma- und Lebensmittelindustrie

Pharmazeutische Reinwasserleitungen, Flüssigkeitsleitungen für die Lebensmittelverarbeitung und Getränkeproduktions-/Transportsysteme; Materialien in Sanitärqualität sorgen für Sauberkeit und Reinheit und erfüllen die Standards einer sauberen Produktion.

HVAC und thermische Energie

Zentrale Klimaanlagennetze, Heizungsleitungen für Wohngebäude, Wärmeenergieübertragungsnetze und Heizungsraumventile; Aufgrund ihrer hohen Temperaturbeständigkeit eignen sie sich für Heißwasser- und Dampfanwendungen.

Kraft und neue Energie

Umlaufwassersysteme für Kraftwerke, Flüssigkeitsleitungen für neue Energieanlagen, Rohrleitungen für Energiespeichersysteme und industrielle Kühlwasserleitungen; sorgt für einen stabilen und dauerhaften Betrieb. Kommunalbau

Hauptleitungen für Gebäudekomplexe, Modernisierung kommunaler Netze, Industrieleitungen für Fabrikgelände und Wasserversorgungs- und Entwässerungssysteme für Großanlagen; verfügt über sichere Flanschverbindungen für eine einfache zukünftige Wartung und Demontage.

Marine- und Offshore-Industrie

Wasserversorgung und -entsorgung an Bord, Rohrleitungen für Laderaumflüssigkeiten und Übertragungsleitungen für Offshore-Plattformen; vibrationsfest und korrosionsbeständig, konzipiert für anspruchsvolle Außenumgebungen.

Produktspezifikationen

1. Marke/Modell: Bolaisi Q41F/W-10P/16P/25P/40P/64P

2. Gehäusematerial: Edelstahl; Korrosions- und erosionsbeständig, geeignet für den langfristigen Einsatz von Industrieflüssigkeiten

3. Nenndurchmesser: DN15–DN400 (deckt alles ab, von kleinen Abzweigleitungen bis hin zu Industrienetzen; individuelle Anpassung möglich)

4. Dichtungstyp: PTFE-Weichdichtung / Verstärkte Hochtemperaturdichtung

5. Druckstufe: Mehrere Optionen verfügbar (PN10/16/25/40/64)

6. Flussrichtung: Bidirektionaler Fluss; selbstdichtendes Design mit schwebender Kugel

7. Verbindungstyp: GB-Standard-Flanschverbindung; Entspricht den universellen Flanschmaßnormen

8. Ventiltyp: Schwimmende Kugel, gerades Design

9. Anwendbare Medien: Süßwasser, Öl, Erdgas, Hochtemperaturdampf, leicht korrosive Flüssigkeiten

10. Betriebstemperatur: Weichdichtung ≤150°C; Hartdichtung ≤280°C

11. Betätigung: Standard-Handbetrieb; kompatibel mit Schneckengetriebe-, pneumatischen, elektrischen oder hydraulischen Antrieben

12. Funktionsweise: Der Schaft dreht die Kugel um 90°, um sie vollständig zu öffnen/schließen. geringer Strömungswiderstand und schneller Betrieb

Hauptvorteile

1. Verifizierte Leistung: Tests in der Praxis bestätigen die Spezifikationen; Dichtheit, Hitzebeständigkeit und Druckfestigkeit wurden durch 720 Stunden lange Pipeline-Zyklustests validiert – keine überhöhten Bewertungen.

2. Umfassendes Sortiment: Vollständige Abdeckung der Größen (DN15–DN400) und Druckstufen (PN10 bis PN64). Unterstützt mehrere Druckstufen; eine einzige Produktlinie passt für Industrierohrleitungen unterschiedlicher Größe;

3. Flexible Antriebsoptionen für einfache Automatisierungs-Upgrades: Verfügt über einen standardmäßigen verlängerten Schaft – wodurch Adapterhalterungen überflüssig werden – und ermöglicht die schnelle Installation verschiedener Aktuatoren zur Fernsteuerung;

4. Schwimmendes Kugeldesign mit bidirektionaler Dichtung für auslaufsichere Sicherheit: Gewährleistet eine dichte Abdichtung unabhängig von der Durchflussrichtung und bietet hohe Sicherheit für gefährliche Medien wie Öl, Gas und Brenngas;

5. Standardisierte GB-Flansche für hohe Vielseitigkeit: Einheitliche Abmessungen der Flanschbolzenlöcher ermöglichen eine direkte Verbindung bei Rohrleitungsnachrüstungen, ohne dass zusätzliche Bearbeitung erforderlich ist;

6. Strenge Qualitätsprüfungen im Werk gewährleisten eine gleichbleibende Qualität: Beinhaltet eine Fehlererkennung für das Edelstahlgehäuse und eine doppelte hydrostatische/pneumatische Druckprüfung; Beseitigt Mängel wie Sandlöcher oder Undichtigkeiten vor dem Versand und sorgt so für eine längere Lebensdauer.

Warum sollten Sie sich für Bolaisi-Flanschkugelhähne aus Edelstahl entscheiden?

Suchen Sie einen Absperrkugelhahn aus Edelstahl, der für verschiedene Medien und Druckstufen geeignet ist und gleichzeitig Automatisierungs-Upgrades unterstützt? Entscheiden Sie sich für den Edelstahl-Flanschkugelhahn der Bolaisi Q41F/W-Serie – unterstützt durch ausgereifte Guss- und Bearbeitungsprozesse für Edelstahl, validiert durch stundenlange reale Pipeline-Tests unter verschiedenen Bedingungen und garantiert durch umfassende Qualitätskontrolle. Und warum Bolaisi wählen:

Über 20 Jahre Erfahrung in der Ventilherstellung

Mit mehr als zwei Jahrzehnten intensiver Tätigkeit in der Ventilindustrie verfügen wir über das Fachwissen und die Fertigungskapazitäten, um qualitativ hochwertige Ventillösungen zu liefern.

Strenge Qualitätskontrolle

Von der Rohstoffbeschaffung bis zur endgültigen Lieferung führen wir während des gesamten Produktionsprozesses strenge Qualitätskontrollen durch, um eine stabile Leistung und eine lange Lebensdauer zu gewährleisten.

Professionelle Anpassungsdienste

Wir bieten kundenspezifische Ventilfertigung auf der Grundlage von Kundenzeichnungen, Mustern und spezifischen Anwendungsanforderungen an, um den unterschiedlichen Anforderungen verschiedener Projekte gerecht zu werden.

Erweiterte Produktionsmöglichkeiten

Unterstützt durch professionelle Produktionsanlagen und ein erfahrenes technisches Team stellen wir eine hohe Produktionseffizienz und eine stabile Lieferkapazität sicher.

Ein vertrauenswürdiger globaler Lieferant

Unsere Ventile genießen das Vertrauen von Kunden auf der ganzen Welt, werden in zahlreiche Länder und Regionen exportiert und sind durch langfristige, stabile Partnerschaften mit Kunden auf der ganzen Welt gestützt.

Umfassender Kundensupport

Wir bieten während der gesamten Partnerschaft professionellen Support und Service, der von Produktanfragen und Musterfreigaben bis hin zur Verfolgung des Produktionsfortschritts und dem After-Sales-Service reicht.

FAQ

F1: Kann dieser Kugelhahn mit Edelstahlflansch den Durchfluss regulieren? Kann es über einen längeren Zeitraum in halboffener Position verwendet werden?

A: Dieses Produkt ist in erster Linie für den Ein-/Aus-Betrieb konzipiert und kann eine kurzfristige Durchflussregulierung durchführen; Ein dauerhafter Betrieb im teilweise geöffneten Zustand wird jedoch nicht empfohlen, da eine anhaltende Drosselung die Erosion und den Verschleiß der Dichtflächen beschleunigt und dadurch die Lebensdauer des Ventils verkürzt. Für eine präzise Durchflussregelung wird ein Regelkugelhahn mit V-Anschluss empfohlen.

F2: Welcher Dichtungstyp sollte für Hochtemperatur-Dampfanwendungen (150 °C/200 °C) ausgewählt werden?

A: Für sauberes Wasser, Öl oder Standarddampf bei Temperaturen ≤150 °C ist eine Standard-PTFE-Weichdichtung (Teflon) geeignet. Für Hochtemperaturdampf von annähernd 200 °C wird eine hochtemperaturbeständige Hartdichtung empfohlen, um Ausfälle oder Leckagen zu verhindern, die durch das Erweichen von Standard-PTFE-Dichtungen bei hohen Temperaturen verursacht werden.

F3: Kann ein Ventilkörper aus Edelstahl 304 mit Medien verwendet werden, die Chloridionen oder Meerwasser enthalten?

A: Ein Standard-Ventilkörper aus 304 ist nur für sauberes Wasser oder Öl mit niedrigem Chloridionengehalt geeignet. Für korrosive Umgebungen mit hohem Chloridionengehalt – wie Meerwasser oder Beizprozesse – ist ein Ventilkörper aus Edelstahl 316 oder 316L erforderlich, um Chlorid-induzierter Lochfraßkorrosion wirksam zu widerstehen.

F4: Wie sollte mit einer leichten Spindelleckage umgegangen werden? Ist es notwendig, das gesamte Ventil zu entfernen?

A: Das Ventil muss nicht aus der Rohrleitung entfernt werden; Das Problem kann schnell gelöst werden, indem einfach die obere Stopfbuchse entfernt und die innere Packungsdichtung ausgetauscht wird. Dieser Vorgang ist einfach und minimiert Ausfallzeiten für die Wartung.

F5: Können pneumatische oder elektrische Antriebe an Handventilen nachgerüstet werden?

A: Ja. Der Ventilkörper verfügt über ein universelles Design mit verlängertem Schaft, das Automatisierungsaufrüstungen durch einfaches Anbringen eines Stellantriebs mit dem entsprechenden Drehmoment ermöglicht – ein Austausch des Ventilkörpers oder eine Änderung der Rohrleitung ist nicht erforderlich.

F6: Können Flansche mit unterschiedlichen Druckstufen (PN16, PN25, PN40) austauschbar verwendet werden?

A: Das Mischen wird nicht empfohlen. Flansche mit unterschiedlichen Druckstufen variieren in Dicke, Bolzenlochdurchmesser und Druckfestigkeitsstandards. Ihre Vermischung birgt Sicherheitsrisiken wie Hochdruckleckagen oder Flanschverformungen. Die Auswahl muss mit der Auslegungsdruckstufe der Rohrleitung übereinstimmen.

F7: Wie oft sollte das Ventil gewartet werden? Müssen Verschleißteile regelmäßig ausgetauscht werden?

A: Bei normalen Betriebsbedingungen mit sauberem Wasser oder Öl bei Umgebungstemperatur ist eine Inspektion einmal im Jahr ausreichend. Bei Hochtemperatur-, Gas- oder korrosiven Medienanwendungen sollten Inspektionen alle sechs Monate durchgeführt werden. Wenn die Dichtungspackung und der Ventilsitz keine Anzeichen von Verschleiß oder Undichtigkeit aufweisen, können sie weiter verwendet werden; Der Austausch von Verschleißteilen ist nur dann erforderlich, wenn eine Leckage auftritt, wodurch ein obligatorischer regelmäßiger Austausch entfällt.

F8: Was ist zu tun, wenn Ventile mit großem Durchmesser (DN300, DN350) schwer zu bedienen sind?

A: Bei Rohrleitungen mit großem Durchmesser wird empfohlen, die Ventile mit einem Schneckengetriebe auszustatten, um das Betätigungsdrehmoment deutlich zu reduzieren. Für automatisierte Anwendungen können pneumatische oder elektrische Antriebe installiert werden, um eine ferngesteuerte One-Touch-Bedienung zu ermöglichen, sodass keine manuelle Handhabung erforderlich ist.
