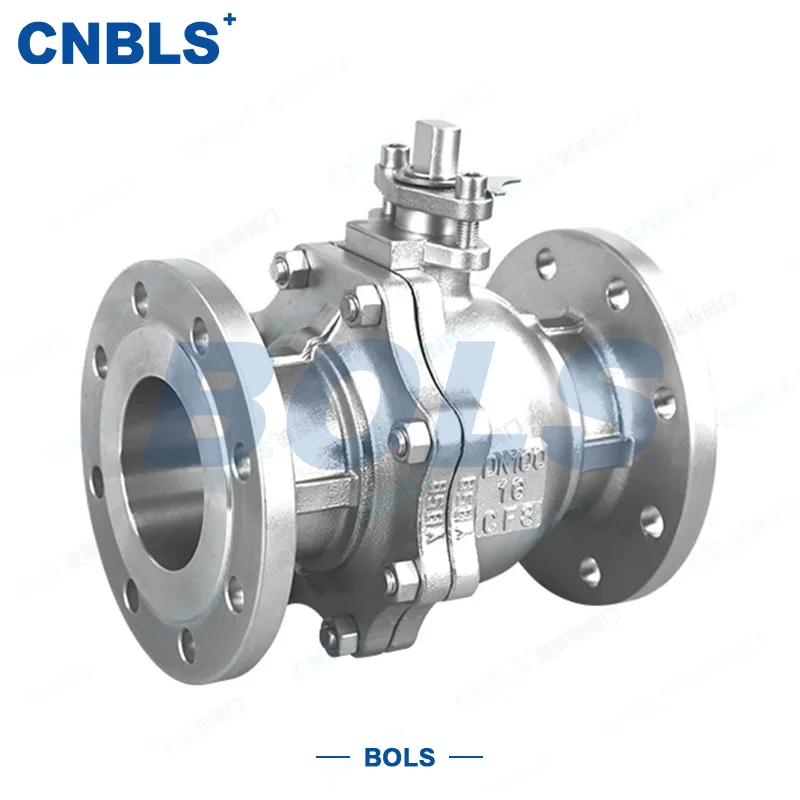

GB-Flanschkugelhahn

Der GB-Flanschkugelhahn ist ein zentrales Industrie-Flüssigkeitsregelventil mit nationaler Standard-Flanschverbindung, das das Ein- und Ausschalten der Rohrleitung und die Durchflussregulierung durch 90°-Drehung des Kugelkerns realisiert und eines der am häufigsten verwendeten Hauptabsperrventile in globalen industriellen Rohrleitungssystemen ist.

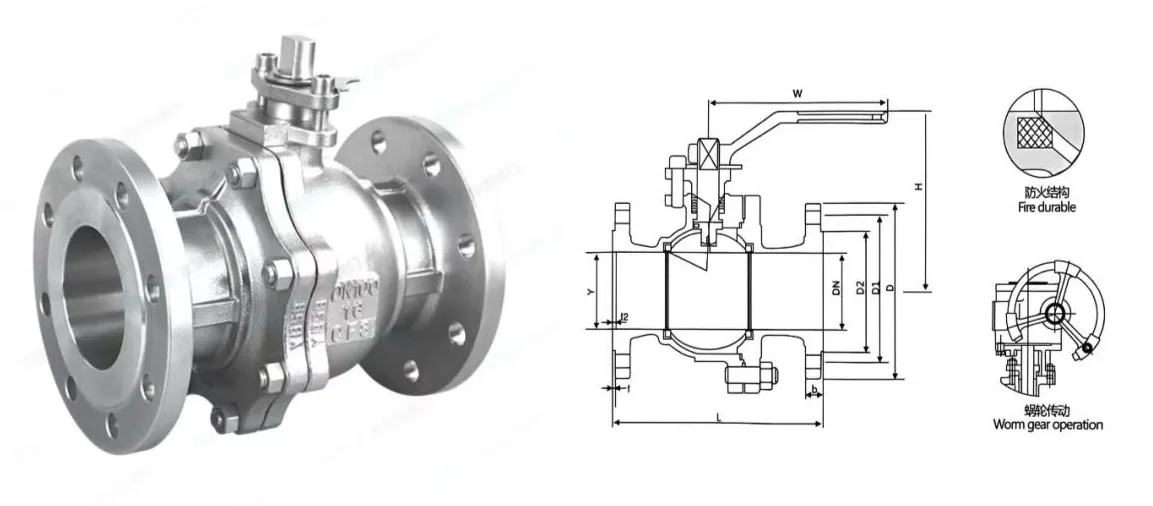

Dieses Ventil besteht hauptsächlich aus Kernkomponenten wie Ventilkörper, schwimmender Kugel, Ventilschaft, Ventilsitz, Dichtungsbaugruppe und Flanschenden nach nationalem Standard. Zusätzlich zur standardmäßigen manuellen Betätigung kann es auch mit Schneckengetriebe-, pneumatischen, elektrischen und hydraulischen Betätigungsvorrichtungen ausgestattet werden, um den automatischen Steuerungsanforderungen unterschiedlicher industrieller Arbeitsbedingungen gerecht zu werden. Die Hauptvorteile sind schnelles Öffnen und Schließen, extrem geringer Flüssigkeitswiderstand, kompakte Struktur, zuverlässige bidirektionale Abdichtung, breite Medienkompatibilität sowie einfache Installation und Wartung. Mit stabiler Langzeitbetriebsleistung und starker Anpassungsfähigkeit an komplexe Arbeitsbedingungen ist der GB-Flanschkugelhahn zu einer unverzichtbaren Schlüsselkomponente in industriellen Flüssigkeitsübertragungs- und Steuerungssystemen geworden.

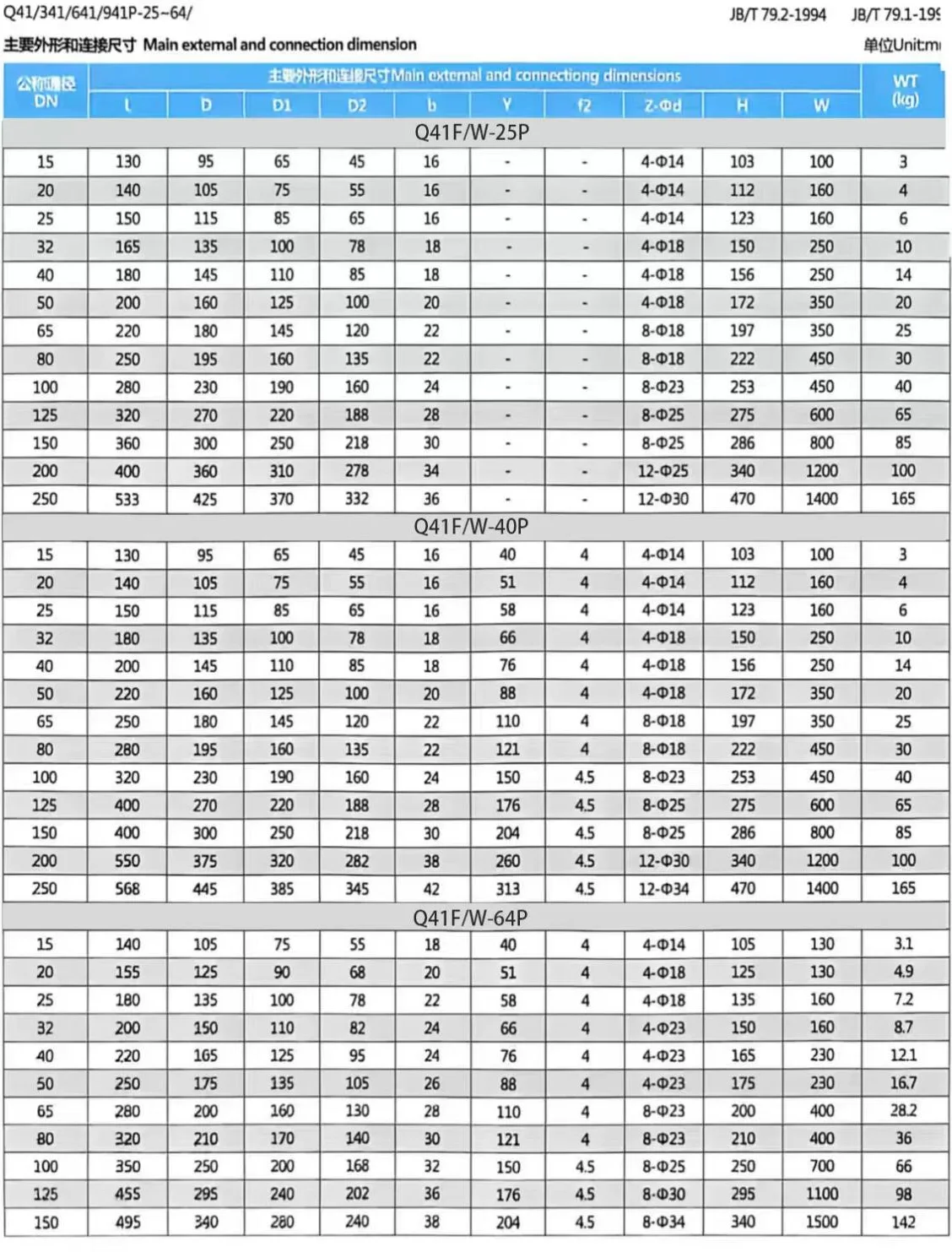

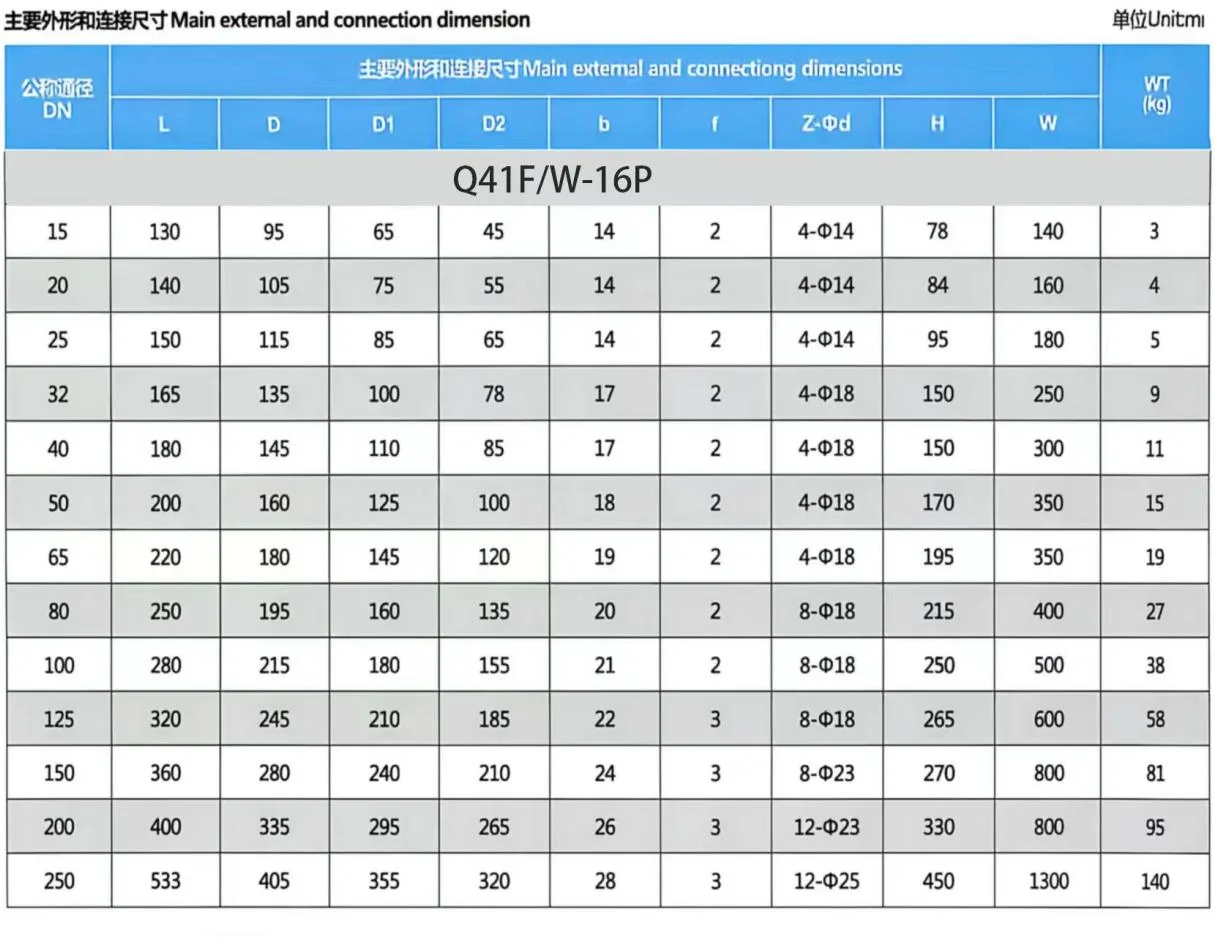

Produktspezifikationen

Anwendungsstandards

Hauptanwendungsbranchen

● Öl und Gas, petrochemische Raffination und Ferntransport durch Pipelines

● Stromerzeugung (Wasser-, Dampf- und Ölkreisläufe in Wärme- und Kernkraftwerken)

● Metallurgie, Papierherstellung und Textilherstellung

● Kommunale Wasserversorgung, Fernwärme und Abwasserbehandlung

Funktionsprinzip

Das Funktionsprinzip des GB-Flanschkugelhahns beruht auf der 90°-Drehbewegung des Kugelkerns, die durch den Ventilschaft angetrieben wird, um ein vollständiges Öffnen, vollständiges Schließen und eine präzise Durchflussregelung der Rohrleitung zu erreichen:

Vollständig geöffneter Zustand

Wenn der Ventilschaft die Kugel um 90° dreht, um das Durchgangsloch der Kugel vollständig mit der Rohrleitungsachse auszurichten, ist der Durchflusskanal vollständig verbunden. Zu diesem Zeitpunkt ist der Flüssigkeitswiderstand minimal und das Medium kann nahezu ohne Druckverlust durch den Ventilkörper strömen.

Vollständig geschlossener Zustand

Wenn der Ventilschaft die Kugel um 90° in die entgegengesetzte Richtung dreht, steht das Durchgangsloch der Kugel vollständig senkrecht zur Rohrleitungsachse. Der Kugelkern wird durch den Druck des Rohrleitungsmediums fest gegen den Ventilsitz gedrückt, wodurch eine zuverlässige leckagefreie Abdichtung entsteht und der Mediumfluss vollständig unterbrochen wird.

Flusskontrollstatus

Wenn die Kugel in einem beliebigen Winkel zwischen 0° und 90° gedreht wird, kann die effektive Strömungsfläche zwischen dem Kugeldurchgangsloch und der Rohrleitung stufenlos eingestellt werden, um so eine präzise Steuerung der mittleren Durchflussrate und des Rohrleitungsdrucks zu erreichen und so den variablen Arbeitsbedingungen industrieller Prozesse gerecht zu werden.
