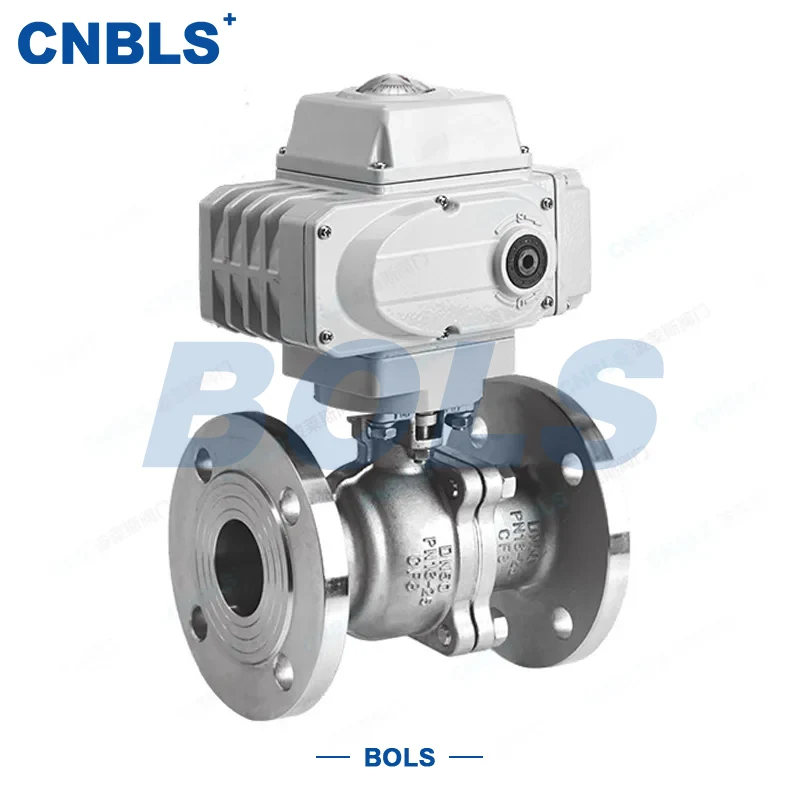

Elektrische Kugelhähne aus Edelstahl

Bei den elektrischen Kugelhähnen aus Edelstahl handelt es sich um Drehventile, die einen elektrischen Antrieb als Stromquelle und eine feste Kugel als Verschlusselement verwenden. Angetrieben durch den elektrischen Stellantrieb dreht der Ventilschaft die Kugel um 90°, um die Medien in Rohrleitungen zu öffnen oder abzusperren. Die Kugel wird durch obere und untere Wellen fixiert und positioniert und bietet eine stabile Dichtungsleistung, die für Arbeitsbedingungen mit mittlerem bis hohem Druck geeignet ist. Es dient als kritisches Durchflusskontrollgerät in industriellen automatischen Steuerungssystemen.

Dieses Ventil zeichnet sich durch eine robuste Struktur, Verschleißfestigkeit und Korrosionsbeständigkeit aus und eignet sich für Wasser, Dampf, Ölprodukte und leicht korrosive Medien. Es wird häufig in der Erdöl-, Chemie-, Energie-, Lebensmittel- und Pharmaindustrie sowie in industriellen automatischen Rohrnetzen eingesetzt.

Produktmerkmale

1.Premium-Edelstahlmaterial

Schlüsselkomponenten wie Ventilkörper, Kugel und Ventilsitz bestehen aus Edelstahl 304/316, wobei der Ventilsitz mit Hartmetall gepaart ist. Diese Konfiguration bietet eine hervorragende Korrosionsbeständigkeit, hohe Temperaturbeständigkeit und Verschleißfestigkeit und gewährleistet so einen zuverlässigen Langzeitbetrieb.

2. Elektrischer Antrieb für hocheffiziente Automatisierung

Ausgestattet mit einem elektrischen Stellantrieb ermöglicht das Ventil eine Fernsteuerung und automatische Regelung. Es kann mit einem intelligenten Stellungsregler kombiniert werden, um eine präzise Durchflussregelung zu erreichen und so die Arbeitskosten zu senken.

3. Feste Kugelstruktur mit geringem Öffnungs-/Schließmoment

Das Design mit fester Kugel sorgt für eine gleichmäßige Kraftverteilung und strukturelle Stabilität und eignet sich daher ideal für Rohrleitungssysteme mit großem Durchmesser und mittlerem bis hohem Druck. Es ermöglicht ein einfaches und zuverlässiges Öffnen und Schließen.

4. Hartmetalldichtung für zuverlässige Leistung

Die Dichtflächen von Ventilsitz und Kugel bestehen aus Hartmetall und werden einer speziellen Behandlung unterzogen, die eine hervorragende Verschleiß- und Hochtemperaturbeständigkeit bietet. Es erreicht eine Leckagebewertung der API-Klasse V und gewährleistet so die Systemsicherheit.

5.Breite Druck- und Durchmesserkompatibilität

Das Ventil deckt Druckstufen von PN16 bis PN420 und Klasse 150 bis Klasse 2500 mit Nenndurchmessern von DN50 bis DN1200 ab und erfüllt die Steuerungsanforderungen von Rohrleitungen mit großem Durchfluss.

6. Zuverlässiger Schutz für komplexe Industrieumgebungen

Der elektrische Stellantrieb hat eine Schutzart von IP65 oder höher und ein Gehäuse aus Aluminiumlegierung oder Gusseisen. Es kann kontinuierlich in rauen Industrieumgebungen mit hohen Temperaturen, hohem Druck und Korrosion betrieben werden.

Anwendungen

Die elektrischen Kugelhähne aus Edelstahl eignen sich für verschiedene Industrieszenarien:

● Fernsteuerungs- und Absperrsysteme in Erdöl- und Erdgaspipelines

● Durchflusskontrolle von Hochtemperatur-, Hochdruck- und leicht korrosiven Medien in der chemischen Produktion

● Automatische Steuerung von Rohrleitungen mit großem Durchmesser in Energie- und Heizungsanlagen

● Rohrleitungssysteme für Lebensmittel, Pharmazeutika und gereinigtes Wasser

● Hochtemperatur-Dampf-, Ölprodukt- und Gastransportrohrnetze

Wissenschaftliche Auswahl und ordnungsgemäße Installation können die Lebensdauer des Ventils verlängern und die Sicherheit und den Automatisierungsgrad des Rohrnetzsystems verbessern.

Modellinterpretation

Nehmen Sie als Beispiel das gängige Modell Q947H-16P:

Design- und Herstellungsstandards

● API 6D: Internationaler Design- und Fertigungsstandard für elektrische Kugelhähne in der Öl- und Gasindustrie

● GB/T 12237: Chinesischer nationaler Standard, auf den sich die Ventilstruktur und die technischen Anforderungen beziehen

● GB/T 9113: Standard für Flanschabmessungen und Druckstufen

● JB/T 8528: Technische Anforderungsnorm für elektrische Stellantriebe

● IEC 60534: Technische Spezifikation für industrielle Prozessregelventile zur Gewährleistung der automatischen Regelleistung

Tabelle der technischen Parameter

Komponentenmaterialien

● Ventilkörper: Edelstahl (CF8/CF8M/CF3/CF3M), ausgewählt nach mittlerer Korrosivität

● Kugel: Edelstahlkörper mit Hartmetall-Auftragsschweißung auf der Dichtfläche, was den Verschleiß und die hohe Temperaturbeständigkeit erhöht

● Ventilsitz: Hochfestes Hartmetall für zuverlässige Abdichtung und Erosionsbeständigkeit

● Ventilschaft: Edelstahl mit nitrierter oder gespritzter Oberfläche, bietet Verschleiß- und Korrosionsbeständigkeit

● Packung: Flexibler Graphit oder Hochtemperatur-Schaumgraphit, der eine dynamische Abdichtung des Ventilschafts gewährleistet

● Elektrischer Stellantrieb: Gehäuse aus Aluminiumlegierung oder Gusseisen mit Schutzart IP65, geeignet für komplexe Industrieumgebungen

Wichtige Auswahlpunkte

1. Analyse der Arbeitsbedingungen

Klären Sie die Art des Mediums, den Partikelgehalt, die Korrosivität, die Temperatur und die Viskosität

Für stark korrosive Medien wird Edelstahl 316L empfohlen

2.Parameterbestätigung

Wählen Sie den Nenndurchmesser (DN) basierend auf der Rohrleitungsgröße und den Durchflussanforderungen

Wählen Sie den Antrieb entsprechend dem Öffnungs-/Schließmoment, der Druckstufe und der Schutzart

Wählen Sie für Automatisierungsanforderungen einen Aktuator mit einem intelligenten Stellungsregler, der eine 4-20-mA-Signalsteuerung unterstützt

3.Materialauswahl

Ventilkörpermaterial: 304 für allgemeine Arbeitsbedingungen; 316L für korrosive Arbeitsbedingungen

Dichtungsmaterial: Hartmetalldichtung für Hochtemperatur-, Hochdruck- oder partikelhaltige Medien

4. Einhaltung von Standards und Zertifizierungen

Stellen Sie sicher, dass Ventil und Antrieb Standards wie API, GB und IEC entsprechen

Der elektrische Stellantrieb sollte über elektrische Zertifizierungen wie CE und UL verfügen

5. Lieferantenbewertung

Wählen Sie Lieferanten mit qualifizierten Fertigungskapazitäten für elektrische Kugelhähne, umfangreicher Erfahrung und einem soliden Kundendienstsystem aus

Fordern Sie vollständige technische Dokumente an: Muster, Parametertabellen, Materialzertifikate und Antriebshandbücher
