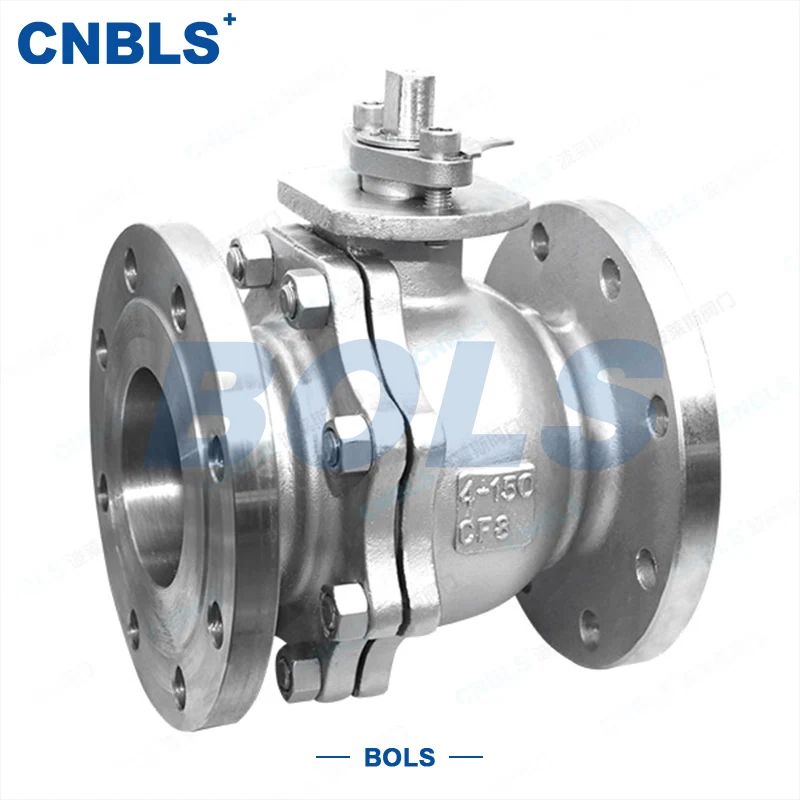

ANSI-Flanschkugelhahn

ANSI-Flanschkugelhahn (Marke: Bolaisi) ist ein industrielles Absperrventil mit einer Flanschverbindung und einer Kugel als zentralem Öffnungs- und Schließelement. Es wird hauptsächlich für die schnelle Ein-/Aus-Steuerung und Strömungsrichtungsumschaltung von Flüssigkeiten in Industrierohrleitungen verwendet. Das Produkt ist in zwei Hauptbauarten erhältlich: schwimmender Kugelhahn und zapfenmontierter Kugelhahn. Unterschiedliche Materialien, Dichtungsarten und Betätigungsmodi können je nach Arbeitsbedingungen flexibel ausgewählt werden, sodass sie sich für verschiedene herkömmliche industrielle Rohrleitungsanwendungen bestens eignen.

Technische Kernparameter

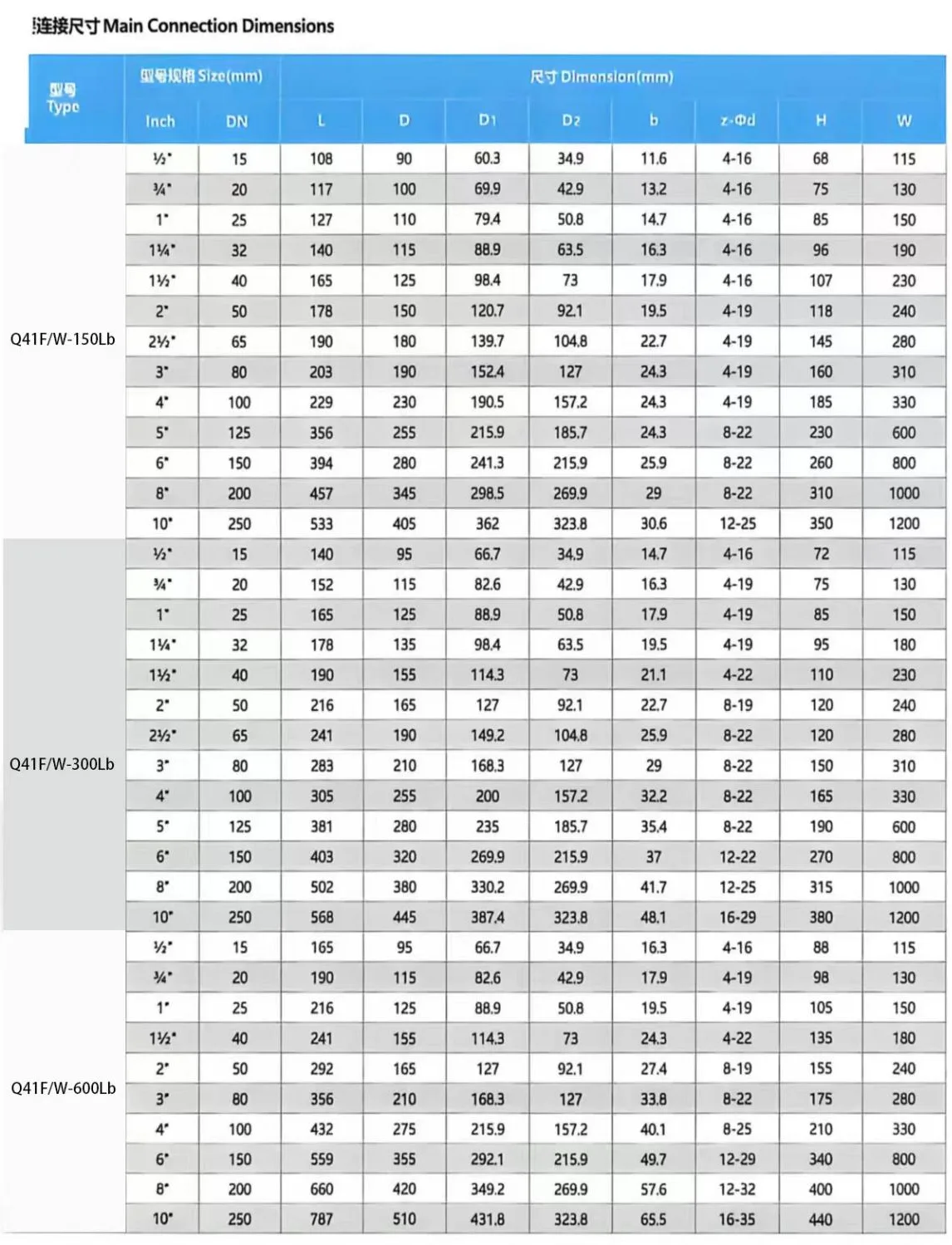

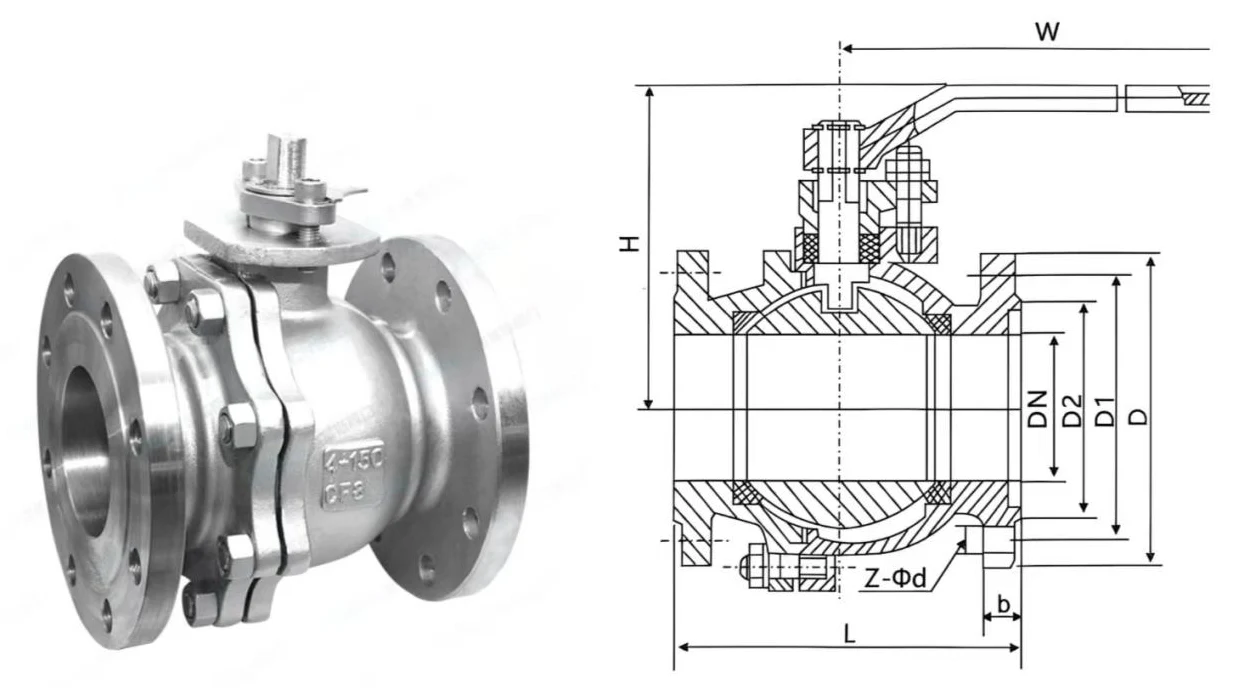

Kernstrukturkomponenten

Das Produkt ist modular aufgebaut und besteht aus sechs Kernmodulen, die flexibel an die Arbeitsbedingungen angepasst werden können:

● Ventilkörper: Erhältlich in 2-teiliger, 3-teiliger und einteiliger Ausführung, als Hauptdrucklager und Installationsgrundlage für unterschiedliche Wartungs- und Installationsanforderungen.

● Kugelverschlusselement: Eine rotierende Kugel mit einem koaxialen Durchgangsloch, die als zentrale Steuerkomponente für die Durchflussregulierung dient und durch Drehung ein vollständiges Öffnen und Schließen erreicht.

● Dichtungsbaugruppe: Beinhaltet Weichdichtungs- (PTFE) und Hartdichtungssitztypen, die interne Dichtungen mit der Kugel bilden; Die passende Packung sorgt für eine äußere Abdichtung zwischen Spindel und Ventilkörper, um ein Austreten von Medium zu verhindern.

● Ventilschaft: Die Übertragungskomponente, die den Aktuator und die Kugel verbindet und die Kugel zum Öffnen und Schließen um 90° dreht.

● Aktuator: Standardkonfiguration ist manueller Hebel; Schneckengetriebe, pneumatische und elektrische Antriebe sind optional für unterschiedliche Automatisierungssteuerungsanforderungen.

Funktionsprinzip

Das Ventil steuert das vollständige Öffnen und Schließen der Rohrleitung durch Drehen der Kugel um 90° um die Schaftachse:

● Vollständig geöffnet: Die Kugelbohrung ist vollständig koaxial zum Strömungsweg der Rohrleitung und ermöglicht so einen ungehinderten Flüssigkeitsdurchgang mit extrem geringem Strömungswiderstand.

● Vollständig geschlossen: Die Kugelbohrung verläuft senkrecht zum Strömungsweg der Rohrleitung, wobei die Kugel eng am Sitz anliegt, um das Medium vollständig zu blockieren und eine zuverlässige Abdichtung zu erreichen.

Für unterschiedliche Arbeitsbedingungen stehen zwei Kerndichtungsstrukturen zur Verfügung:

● Schwimmende Kugelstruktur: Unter mittlerem Druck schwimmt die Kugel leicht und drückt gegen den stromabwärtigen Sitz, wodurch eine selbstdichtende Abdichtung erreicht wird. Höherer Druck sorgt für eine stabilere Dichtungsleistung, geeignet für kleine bis mittlere Durchmesser und mittlere bis niedrige Druckbedingungen.

● Auf Zapfen montierte Kugelstruktur: Die Kugel wird von oberen und unteren Zapfen ohne radiale Verschiebung getragen. Der Sitz verfügt über eine elastische Kompensation, um die Kugel automatisch zum Abdichten anzupassen, mit niedrigem Betriebsdrehmoment und langfristig stabiler Leistung, geeignet für große Durchmesser und Hochdruckbedingungen.

Kernproduktfunktionen

● Standardisierte Flanschverbindung: Entspricht strikt den amerikanischen Standardflanschabmessungen und unterstützt RF, FF, MFM, TG, RJ und andere Flanschflächentypen. Es ermöglicht eine einfache Installation und Demontage sowie eine hohe Austauschbarkeit mit Rohrleitungen und Geräten des gleichen Standards, ohne dass Änderungen vor Ort erforderlich sind.

● Effizienter und kontrollierbarer Betrieb: Zum manuellen vollständigen Öffnen und Schließen ist nur eine 90°-Drehung erforderlich, was einen schnellen Betrieb ermöglicht, der für eine Notabschaltung geeignet ist. Zur Strömungsrichtungsumschaltung lässt sich der Öffnungswinkel präzise einstellen.

● Optimiertes Strömungswegdesign: Die Vollbohrungsstruktur erzeugt im vollständig geöffneten Zustand nahezu keinen Strömungswiderstandsverlust, reduziert den Energieverbrauch der Rohrleitung und passt sich an hochviskose Medien und Medien mit geringen Partikeln an.

● Modulare, flexible Konfiguration: Ventilkörper, Dichtungen und Betätigungselemente sind modular aufgebaut. Der ANSI-Flanschkugelhahn kann mit Materialien, Dichtungstypen und Betätigungsarten individuell an die Druck-, Medium- und Temperaturanforderungen vor Ort angepasst werden.

● Bidirektionale Strömungskompatibilität: Unidirektionale oder bidirektionale Strömungsstrukturen sind optional ohne strenge Einlass-/Auslassbeschränkungen, was die Installations- und Betriebsflexibilität verbessert.

Vorteile der Produktleistung

● Breite Abdeckung der Arbeitsbedingungen: Nenndurchmesser von DN15 bis DN200 und Nenndrücke von 150LB bis 600LB decken die meisten allgemeinen industriellen Rohrleitungsanwendungen ab.

● Hohe Korrosionsbeständigkeit: Mehrere Gehäusematerialoptionen, darunter Kohlenstoffstahl, Edelstahl 304, 316 und 316L, widerstehen Korrosion und Erosion durch Wasser, Öl, Dampf, Säuren, Laugen und andere Medien und verlängern die Lebensdauer.

● Stabile und zuverlässige Abdichtung: Die weiche Dichtung sorgt für eine leckagefreie Leistung für saubere Medien bei normalen Temperaturen; Die harte Dichtung hält hohen Temperaturen und Abrieb bei dampf- und partikelbeladenen Medien stand. Beide Typen gewährleisten eine langzeitstabile Abdichtung, um interne und externe Leckagen zu minimieren.

● Sicherer und arbeitssparender Betrieb: Das optimierte Schaft- und Hebeldesign reduziert das Betätigungsdrehmoment erheblich und ermöglicht so eine einfache manuelle Bedienung. Der ausblassichere Schaft und die antistatischen Strukturen verhindern die statische Aufladung durch mittlere Reibung und das Herauswerfen des Schafts und erfüllen so die Sicherheitsanforderungen in Hochrisikobranchen wie der Erdöl- und Chemietechnik.

● Bequeme Wartung: Zwei- und dreiteilige Gehäusekonstruktionen ermöglichen eine Überholung und einen Dichtungsaustausch ohne Demontage der Rohrleitung, wodurch der Wartungsaufwand und die Ausfallzeiten vor Ort erheblich reduziert werden.

Hauptanwendungsszenarien

Mit stabiler Ein-Aus-Steuerung und breiter Anpassungsfähigkeit an Medien und Arbeitsbedingungen wird der ANSI-Flanschkugelhahn häufig in Rohrleitungssystemen in den wichtigsten Branchen eingesetzt:

● Öl- und Gasindustrie: Mediumsabschaltung und -schaltung bei der Öl- und Gasexploration, Fernpipelines, Sammelstationen sowie der Lagerung und dem Transport von raffiniertem Öl.

● Chemische Industrie: Prozesskontrolle von sauren/alkalischen Medien, organischen Lösungsmitteln, Polymeren und Additiven unter rauen chemischen Produktionsbedingungen.

● Energiewirtschaft: Ein-/Aus-Steuerung von Rohrleitungen in Kesselsystemen, Dampfleitungen, Kühlwasserzirkulations- und Zusatzwassersystemen, um einen stabilen Anlagenbetrieb sicherzustellen.

● Papier- und Metallurgieindustrie: Rohrleitungssteuerung für Papierschwarzlauge, metallurgische Schlämme und Wasserzirkulationssysteme mit schlagfester und verschleißfester Struktur.

● Wasseraufbereitungsindustrie: Öffnen/Schließen von Rohrleitungen und Durchflussregulierung in kommunaler Wasserversorgung/-entsorgung, industrieller Abwasseraufbereitung, Wiederverwendung von aufbereitetem Wasser und zirkulierenden Wassersystemen.
