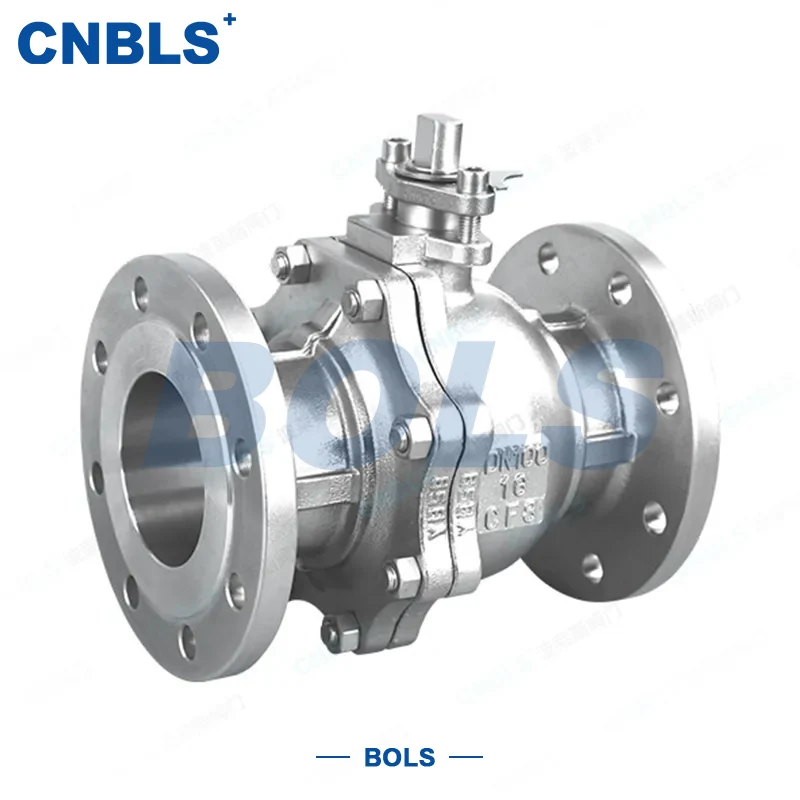

GB-Flanschkugelhähne aus Edelstahl

GB-Edelstahl-Flanschkugelhähne sind Drehabsperr- und Regelventile, die in strikter Übereinstimmung mit den nationalen chinesischen Standards (GB) entwickelt und hergestellt werden. Es besteht vollständig aus Edelstahl und verfügt über einen Flanschanschluss nach nationalem Standard. Es kann direkt an verschiedene industrielle Rohrleitungssysteme in China angepasst werden.

Der Ventilkern besteht aus einem Ventilkörper/-oberteil aus Edelstahl, einer Kugel, einem Schaft, einem Sitz aus Edelstahl und optionalen manuellen/pneumatischen/elektrischen Stellantrieben. Alle Komponenten entsprechen den entsprechenden nationalen Standards und gewährleisten so Produktstabilität und Kompatibilität.

Sein Funktionsprinzip ist einfach und klar: Der Schaft treibt die Kugel an, um sich um eine vertikale Achse zu drehen.

● Bei 0° ist die Kugelbohrung vollständig auf den Strömungsweg der Rohrleitung ausgerichtet – das Ventil ist vollständig geöffnet und ermöglicht einen gleichmäßigen Mediumfluss.

● Nach einer Drehung um 90° ist die Bohrung völlig falsch zum Strömungsweg ausgerichtet – das Ventil ist vollständig geschlossen und blockiert das Medium fest.

● Bei einer Drehung zwischen 0° und 90° ermöglicht es eine präzise Durchflussregulierung.

Es integriert sowohl Abschalt- als auch Regelungsfunktionen und ist für verschiedene industrielle Arbeitsbedingungen geeignet.

Kernproduktfunktionen

Konform mit GB-Standards, starke Anpassungsfähigkeit

Entworfen und hergestellt in Übereinstimmung mit den wichtigsten nationalen Standards, einschließlich GB/T 12237 und GB/T 12224. Flanschverbindungen erfüllen GB/T 9113 und ermöglichen den direkten Anschluss an gängige GB-Flanschrohrleitungen ohne Modifikation, was eine einfache und effiziente Installation gewährleistet.

Komplett aus Edelstahl gefertigt, hervorragende Leistung

Hergestellt aus Edelstahl 304/316/316L mit hervorragender Korrosionsbeständigkeit, hoher Temperaturbeständigkeit und Verschleißfestigkeit. Es hält korrosiven Medien eine lange Lebensdauer stand, ohne zu rosten oder zu beschädigen.

Schnelle Bedienung, präzise Regelung

90° drehbares Ein-Aus-Design:

● Manueller Typ: Ein-Aus-Zeit ≤ 30 s

● Pneumatischer Typ: ≤ 5 s

● Elektrischer Typ: ≤ 10 sGroßer Durchflussregulierungsbereich mit einem Turndown-Verhältnis von 100:1 für eine genaue Durchflussregelung.

Zuverlässige Abdichtung, leckagefrei

Erhältlich in weichgedichteten (PTFE/EPDM/PPL) und hartgedichteten Versionen (Aufpanzerung mit Stellite-Legierung). Die Dichtflächen sind präzisionsgefertigt und die hintere Dichtungsschaftstruktur verhindert wirksam externe Leckagen und gewährleistet so die Sicherheit der Rohrleitung.

Flexible Struktur, breite Kompatibilität

Unterstützt schwebende und feste Kugelstrukturen:

● Schwimmende Kugel: für mittlere und niedrige Drücke (PN16~PN40), kleine und mittlere Durchmesser – einfache Struktur, kostengünstig.

● Feste Kugel: für hohen Druck (PN63 und höher), große Durchmesser – niedriges Betätigungsdrehmoment, stabile Abdichtung. Manuelle, pneumatische und elektrische Betätigung sind für verschiedene Installationsszenarien verfügbar.

Kernspezifikationen

Anwendungsszenarien

Mit ausgezeichneter Korrosionsbeständigkeit, hoher Temperaturbeständigkeit und GB-Kompatibilität werden GB-Edelstahl-Flanschkugelhähne in verschiedenen häuslichen Industriebereichen häufig als Schlüsselkomponente für die Absperrung, Regulierung und Umleitung von Medien eingesetzt.

Typische Anwendungen sind:

● Petrochemische Industrie: Rohöl, raffiniertes Öl, chemische Rohstoffe, insbesondere schwefelhaltige, chlorhaltige korrosive Medien.

● Kommunale Wasserversorgung und -entsorgung: Leitungswasser, Abwasseraufbereitung, chlorhaltiges Wasser.

● Feinchemie, Pharmazeutik und Lebensmittelverarbeitung: 316L-Version für hochreine, korrosive und hygienische Anwendungen.

● Energieindustrie: Dampf, Kühlwasser bei hoher Temperatur und mittlerem/hohem Druck.

● Andere Bereiche: Erdgas, Flüssiggas, Metallurgie, Bergbau und andere korrosive Pipelines.

Auswahlhilfe

Betrieb und Wartung

Installationshinweise

● Vor der Installation: Überprüfen Sie, ob Modell, Druck, Material, Durchmesser, Dichtungstyp und Flanschfläche mit der Rohrleitung übereinstimmen. Auf Risse, Rost und reibungslose Spindelrotation prüfen.

● Flanschinstallation: GB 50235 und GB/T 9113 einhalten. Passende Dichtungen verwenden. Ziehen Sie die Schrauben diagonal und gleichmäßig an, um eine Verformung des Flansches oder Undichtigkeiten zu vermeiden. Dichtflächen vor dem Einbau reinigen.

Betriebsregeln

● Öffnen/Schließen: Halten Sie die Drehung innerhalb von 0°–90°, um Schäden zu vermeiden. Passen Sie den Durchfluss langsam an.

● Pneumatisch/Elektrisch: Nehmen Sie die Aktuatoren zuerst in Betrieb, um die Signalsynchronisierung vor dem Betrieb sicherzustellen.

Regelmäßige Wartung

● Routineinspektion: Überprüfen Sie Flansche, Ventildeckel und Schaftdichtungen auf Undichtigkeiten; Ziehen Sie die Teile nach Bedarf fest oder ersetzen Sie sie.

● Schmierung: Tragen Sie Edelstahl-kompatibles Fett auf die Spindelpackung und die Lager auf. Innenteile regelmäßig reinigen; Abgenutzte Kugel/Sitz ersetzen.

● Besondere Bedingungen: Bei saurem Betrieb korrosionsbeständige Materialien verwenden; feuersichere, hartdichtende Ventile für brennbare Bereiche; Tieftemperaturdichtungen und Fette für den kryogenen Einsatz.

● Für Ventile mit langer Leerlaufzeit: Nehmen Sie das Gerät im Leerlauf in Betrieb, reinigen Sie es von Schmutz und führen Sie vor dem Neustart einen einfachen Dichtheitstest durch.

Design- und Herstellungsstandards

GB-Edelstahl-Flanschkugelhähne werden gemäß den folgenden Richtlinien entworfen, hergestellt und geprüft:

● Ventildesign: GB/T 12224, GB/T 12237, GB/T 13927

● Struktur und Flansch: GB/T 12221, GB/T 9113

● Material: GB/T 1220, GB/T 13401, GB/T 17491
