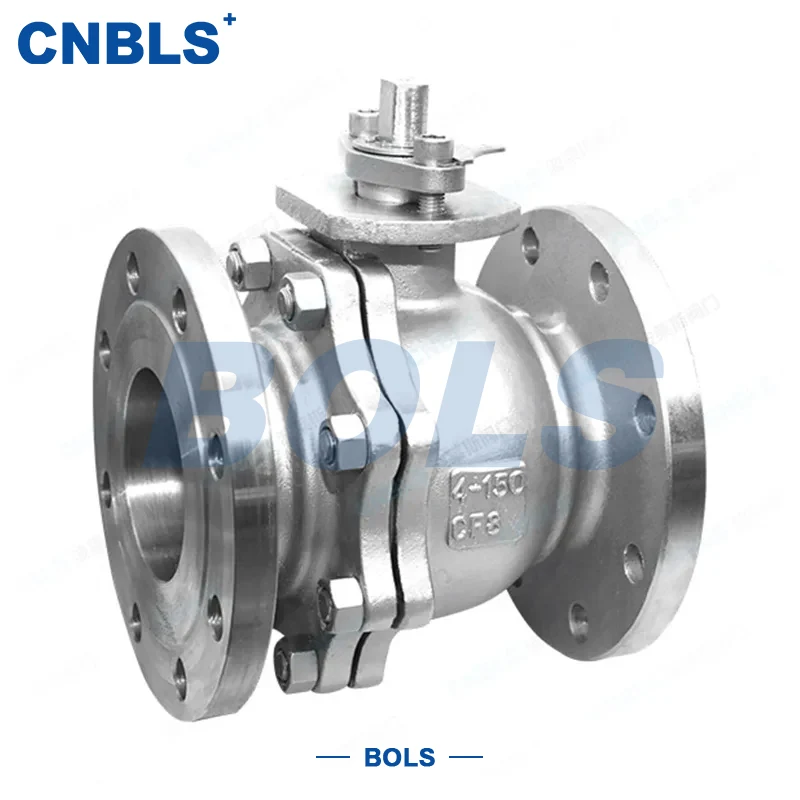

ANSI-Flanschkugelhähne aus Edelstahl

Bei den ANSI-Flanschkugelhähnen aus Edelstahl handelt es sich um Vierteldrehungs-Absperrventile, die gemäß den ANSI/ASME-Standards entwickelt und hergestellt wurden. Ausgestattet mit einem vollständig aus Edelstahl gefertigten Gehäuse und ANSI-Flanschanschluss wird es häufig in internationalen Rohrleitungssystemen eingesetzt.

Das Ventil funktioniert durch eine 90°-Drehung der Kugel, um ein schnelles Öffnen, Schließen und eine Durchflusskontrolle zu erreichen. Zu seinen Hauptkomponenten gehören ein Edelstahlgehäuse, eine Kugel, ein Schaft, Sitze und optionale Aktuatoren (manuell, pneumatisch oder elektrisch). Dank der hervorragenden Korrosionsbeständigkeit, Temperaturbeständigkeit und mechanischen Festigkeit von Edelstahl funktionieren die ANSI-Flanschkugelhähne aus Edelstahl zuverlässig unter anspruchsvollen und korrosiven Betriebsbedingungen.

Es wird häufig in Öl- und Gas-, Petrochemie-, Energieerzeugungs- und allgemeinen industriellen Rohrleitungssystemen eingesetzt.

Funktionsprinzip

Die ANSI-Flanschkugelhähne aus Edelstahl funktionieren durch Drehen der Kugel über den Schaft:

Vollständig geöffnet: Die Kugelbohrung ist mit der Rohrleitung ausgerichtet und ermöglicht einen gleichmäßigen Durchfluss mit geringem Widerstand

Vollständig geschlossen: Die Kugel dreht sich um 90°, um den Durchfluss vollständig zu blockieren

Drosselposition: Zwischenpositionen (0°–90°) ermöglichen eine begrenzte Durchflussregulierung

Diese einfache Vierteldrehungskonstruktion verleiht den ANSI-Edelstahl-Flanschkugelhähnen einen schnellen Betrieb, eine dichte Absperrung und einen minimalen Druckabfall.

Hauptmerkmale

Einhaltung der ANSI/API-Standards

Entworfen gemäß API 608 und ANSI B16.34, um klare Druck-Temperatur-Bewertungen und eine einfache Integration in internationale Projekte zu gewährleisten.

Komplette Edelstahlkonstruktion

Erhältlich in den Materialien F304, F316 und F316L für den Umgang mit korrosiven Medien wie chloriertem Wasser, Säuren, Laugen und sauren Medien.

Zuverlässige Flanschverbindung

ANSI B16.5 RF- oder RTJ-Flansche bieten eine sichere Installation, einfache Wartung und standardisierte Rohrleitungskompatibilität.

Optionale Kugelstrukturen

Klasse 150/300: Typisches schwimmendes Kugeldesign

Klasse 600 und höher: Typischerweise zapfengelagerte Kugel für geringeres Drehmoment

Diese Flexibilität ermöglicht es den ANSI-Edelstahl-Flanschkugelhähnen, einen weiten Druckbereich abzudecken.

Flexible Sitzoptionen

Wichtigste technische Spezifikationen

Design- und Teststandards

Um Zuverlässigkeit und Rückverfolgbarkeit zu gewährleisten, entsprechen die ANSI-Flanschkugelhähne aus Edelstahl den folgenden Anforderungen:

Typische Anwendungen

Die ANSI-Flanschkugelhähne aus Edelstahl werden häufig verwendet in:

Öl- und petrochemische Anlagen

Erdgastransport

Feinchemische Verarbeitung

Strom- und Dampfsysteme

Pharma- und Lebensmittelleitungen (mit geeigneten Materialien)

Korrosive Industrierohrleitungen

Es bietet zuverlässige Absperrleistung bei mittleren bis hohen Drücken.

Auswahlrichtlinien

Berücksichtigen Sie für eine optimale Leistung Folgendes:

① Druckklassenanpassung

Wählen Sie Klasse 150/300/600 entsprechend dem Auslegungsdruck der Rohrleitung und den ANSI B16.34-Bewertungen.

② Materialkompatibilität

③ Auswahl des Sitztyps

Sauberer Service → Weicher Sitz

Hohe Temperatur oder Feststoffe → Metallsitz

④ Wahl der Flanschfläche

Standarddienst → RF

Hoher Druck oder hoher Dichtungsbedarf → RTJ

Installations- und Wartungstipps

Zur Verlängerung der Lebensdauer:

Flansche gemäß ANSI B16.5 mit Kreuzanzug montieren

Überprüfen Sie vor der Installation das Modell und die Leistung

Arbeiten Sie ausschließlich im Bereich von 0°–90°

Überprüfen Sie regelmäßig die Spindelpackung und die Flanschdichtung

Bei Bedarf korrosionsbeständiges Fett auftragen

Vor längeren Stillständen den Ventilhohlraum entleeren

Eine ordnungsgemäße Wartung trägt dazu bei, einen langfristig stabilen Betrieb der ANSI-Flanschkugelhähne aus Edelstahl sicherzustellen.
