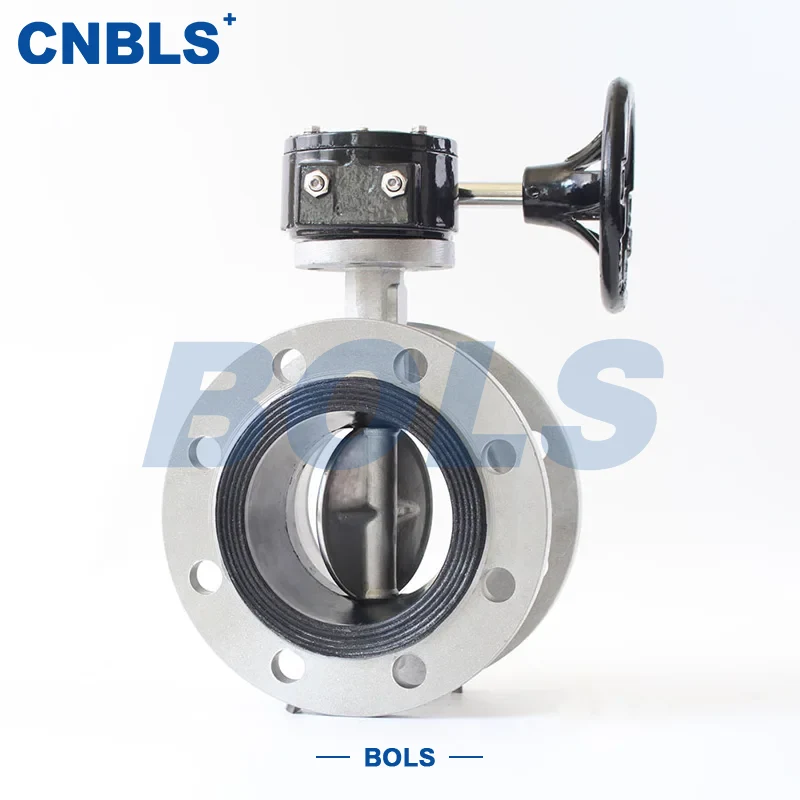

Edelstahl-Schneckengetriebe-betriebene Wafer-Metall-Absperrklappen mit harter Abdichtung

Die über ein Schneckengetriebe angetriebene, hart abgedichtete Absperrklappe aus Edelstahl D373H ist eine industrielle Absperrklappe, die für mittlere bis hohe Drücke, hohe Temperaturen und komplexe mittlere Arbeitsbedingungen entwickelt wurde. Durch die Übernahme der dreifach versetzten Struktur der D373-Serie in Kombination mit einem Schneckengetriebemechanismus und einer Wafer-Verbindung gewährleistet das Ventil eine zuverlässige Abdichtung und sorgt gleichzeitig für ein ausgewogenes Verhältnis von Bauraum und Betriebsstabilität.

Das Produkt verwendet Edelstahl (304, 316, 304L, 316L, 2205 Duplex-Edelstahl usw.) als Hauptmaterial, und das Dichtungspaar verfügt über eine hartversiegelte Metallstruktur, die sich über einen langen Zeitraum an Arbeitsbedingungen wie hohe Temperaturen, partikelhaltige und korrosive Medien anpassen kann. Angetrieben durch ein Schneckengetriebe-Handrad ermöglicht es ein sanftes Öffnen/Schließen und eine präzise Einstellung des Ventils und eignet sich besonders für Rohrleitungssysteme mittlerer und großer Kaliber (DN ≥ 200 mm).

In Branchen wie der Petrochemie, der Elektrizitätswirtschaft, der Metallurgie, der Kohlechemie und der Wasseraufbereitung werden diese hart abgedichteten Absperrklappen aus Edelstahl mit Schneckenradantrieb und Wafer-Metallausführung häufig zum Absperren oder Regeln wichtiger Rohrleitungsabschnitte verwendet und eignen sich besonders für Systeme mit hohen Anforderungen an Sicherheit und Stabilität.

Struktur- und Designmerkmale

1. Dreifach versetzte, hartversiegelte Metallstruktur

Das Ventil verfügt über ein dreifach versetztes Design, das es der Klappenscheibe ermöglicht, sich beim Öffnen und Schließen schnell vom Ventilsitz zu lösen, wodurch die Reibung an der Dichtfläche verringert wird:

● Geringeres Öffnungs- und Schließmoment

● Deutlich reduzierter Verschleiß der Dichtfläche

● Unter hohen Temperaturen neigt es nicht zum Festfressen

Die Metall-auf-Metall-Dichtungsstruktur verfügt über Ventilsitze und Klappenscheiben aus Metall, die präzisionsgefertigt und geläppt sind, um eine stabile Dichtungsleistung unter Hochtemperatur- und Hochdruckbedingungen aufrechtzuerhalten.

2. Design des Ventilkörpers in Zwischenflanschausführung

Der Ventilkörper ist einstückig aus Edelstahl gegossen und die Wafer-Verbindungsstruktur weist folgende Eigenschaften auf:

● Kein unabhängiger Flansch erforderlich, kompakte Struktur

● Geringe Einbaudicke, spart Platz in der Rohrleitung

● Kompatibel mit GB/ANSI-Standardflanschsystemen

● Erleichtert die Renovierung und den Wartungsaustausch bestehender Rohrleitungen

Dieses Design kann das Gesamtgewicht und die Installationskosten in Systemen mittlerer und großer Kaliber effektiv reduzieren.

3. Schneckengetriebemechanismus

Die Schneckengetriebeübertragung ist eine der Kernbetriebsmethoden des Ventils und bietet folgende Vorteile:

● Großes Übersetzungsverhältnis, arbeitssparender Betrieb

● Stabiler Öffnungs- und Schließvorgang, dadurch Feinjustierung möglich

● Hervorragende Selbsthemmung, zuverlässige Positionierung

● Geeignet für Hochfrequenzregelung und Arbeitsbedingungen mit hohem Drehmoment

In Systemen mit DN ≥ 200 mm oder Hochdruckbedingungen kann die Schneckengetriebeübertragung die Betriebssicherheit und Steuerbarkeit erheblich verbessern, was ein wichtiger Grund dafür ist, dass diese hart abgedichteten Absperrklappen aus Edelstahl mit Schneckenradantrieb in Wafer-Ausführung aus Metall weit verbreitet sind.

Technische Parameter

Anweisungen zur Materialkonfiguration für Edelstahl

Materialien der wichtigsten drucktragenden Komponenten

Eine sinnvolle Materialkombination kann die Lebensdauer des Ventils effektiv verlängern, was ebenfalls ein zentraler Schwerpunkt bei der technischen Auswahl ist.

Anwendungen

Diese Ventilserie wird hauptsächlich in den folgenden Arbeitsbedingungen und Branchen eingesetzt:

● Petrochemische Industrie: Rohrleitungen für Hochtemperatur-Ölprodukte und korrosive Medien

● Energiesystem: Frischdampf- und Heißdampfsysteme

● Metallurgische Industrie: Hochtemperatur-Rauchgas und staubhaltiges Gas

● Kohlechemische Industrie: Synthesegas und schwefelhaltige Medien

● Wasseraufbereitung: Hochtemperaturwasser und industrielles Umlaufwasser

In diesen Szenarien übernehmen diese Edelstahl-Schneckengetriebe-betriebenen Wafer-Metall-Absperrklappen in der Regel wichtige Absperr- oder Regulierungsaufgaben, bei denen eine hohe Zuverlässigkeit erforderlich ist.

Hinweise zur Auswahl und Verwendung

1. Wählen Sie je nach mittlerer Korrosivität geeignete Edelstahlmaterialien wie 304/316/2205 aus.

2. Stellen Sie sicher, dass die Schraubenstärke mit der Flanschdicke der Wafer-Struktur übereinstimmt.

3.Achten Sie auf die Temperaturbeständigkeit des Schmierfetts im Schneckengetriebe unter Hochtemperatur-Arbeitsbedingungen.

4. Für partikelhaltige Medien geben Sie der Butterfly-Disc-Lösung mit Stellite-Legierungs-Auftragsschweißen den Vorzug.

Zusammenfassung

Die über ein Schneckengetriebe angetriebene, hart abgedichtete Absperrklappe aus Edelstahl D373H in Wafer-Ausführung wurde hinsichtlich Strukturdesign, Materialkonfiguration und Übertragungsmodus für mittlere bis hohe Drücke, hohe Temperaturen und komplexe mittlere Arbeitsbedingungen optimiert. Die stabile Dichtungsleistung, die zuverlässigen Betriebseigenschaften und die kompakte Installationsmethode machen diese hart abgedichteten Absperrklappen aus Edelstahl mit Schneckenradantrieb und Wafer-Typ zu einem der am häufigsten verwendeten Ventiltypen in Rohrleitungssystemen in zahlreichen Branchen.
