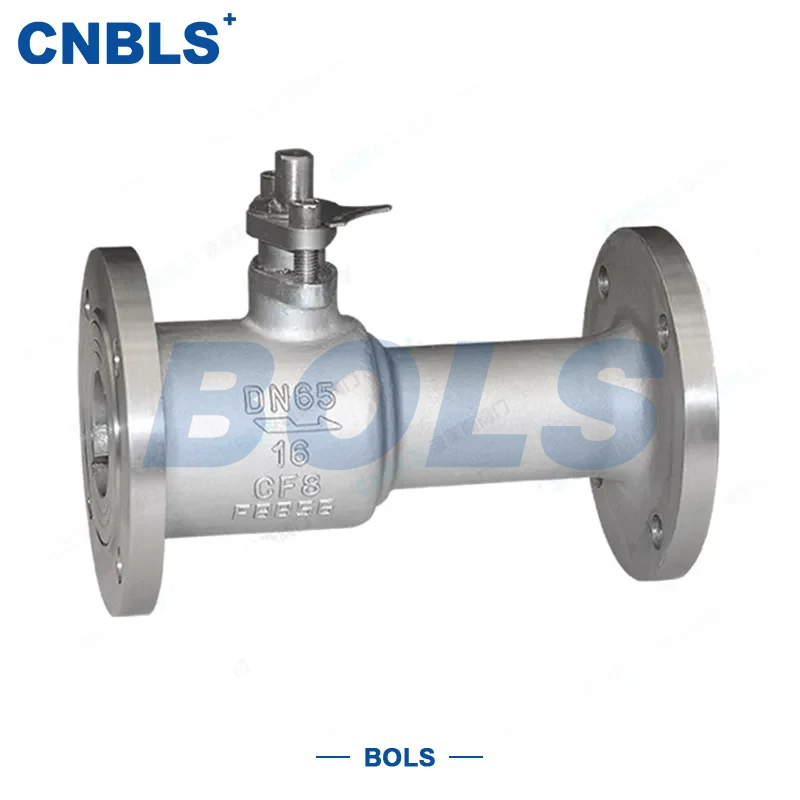

Hochtemperatur-Abblasekugelhähne aus Edelstahl

Bei den Hochtemperatur-Abblasekugelhähnen aus Edelstahl handelt es sich um Absperrventile, die speziell für Betriebsbedingungen mit hohen Temperaturen und Verunreinigungen entwickelt wurden. Das aus hitzebeständigem Edelstahl gefertigte und mit einem Metall-Hartdichtungssystem ausgestattete Ventil sorgt für zuverlässige Abdichtung und reibungslosen Betrieb unter rauen thermischen Umgebungen.

Das Ventil funktioniert durch eine 90°-Drehung der Kugel. Wenn die Bohrung mit der Rohrleitung übereinstimmt, wird das Medium schnell abgeführt; Beim Zudrehen gewährleistet das Hochtemperatur-Dichtungssystem einen dichten Verschluss. Im Vergleich zu herkömmlichen Kugelventilen und Kolbenventilen bieten die Hochtemperatur-Abblasekugelhähne aus Edelstahl eine bessere Verschleißfestigkeit, Erosionsschutzleistung und eine längere Lebensdauer, wodurch sie für den kontinuierlichen oder häufigen Abblasebetrieb geeignet sind.

Das Ventil wurde gemäß GB/T 26145-2010 und verwandten Standards entwickelt und ist für einen sicheren und stabilen Betrieb in anspruchsvollen Industriesystemen ausgelegt.

Wichtige Produktmerkmale

Hitzebeständige Edelstahlkonstruktion

Der Ventilkörper und das Oberteil sind aus Edelstahl 316L, 321 oder 310S erhältlich, um verschiedenen Temperaturbereichen gerecht zu werden und eine hohe Korrosionsbeständigkeit und Oxidationsbeständigkeit bei hohen Temperaturen zu gewährleisten.

Hartversiegelungssystem aus Metall

Der Sitz und die Kugel sind mit einer Stellite-Legierung überzogen oder mit Wolframcarbid beschichtet. Dieses Dichtungspaar mit hoher Härte gewährleistet eine zuverlässige Abdichtung auch in Medien mit Feststoffpartikeln.

Vollständiger, verstopfungssicherer Strömungsweg

Das gerade Durchgangsdesign mit großer Bohrung verbessert die Abblaseffizienz und verringert das Verstopfungsrisiko, insbesondere bei Anwendungen mit Schlamm oder Ablagerungen.

Erweiterte Motorhaube zum Wärmeschutz

Die langhalsige Haubenkonstruktion isoliert die Wärme vom Packungsbereich, schützt die Spindeldichtungskomponenten und verbessert die Betriebszuverlässigkeit im Hochtemperaturbetrieb.

Reibungsloser und stabiler Betrieb

Mit einer zapfengelagerten Kugel und einem Anti-Seize-Design sorgen die Hochtemperatur-Abblasekugelhähne aus Edelstahl für ein niedriges Betriebsdrehmoment und eine stabile Leistung auch unter Wärmeausdehnungsbedingungen.

Wichtigste technische Parameter

Materialspezifikationen

Typische Anwendungen

Die Hochtemperatur-Abschlämmkugelhähne aus Edelstahl werden häufig in Systemen eingesetzt, die eine zuverlässige Hochtemperatur-Abschlämmsteuerung erfordern:

Petrochemische Verarbeitungsanlagen

Abschlämmleitungen für Kraftwerkskessel

Metallurgische Hochtemperaturrohrleitungen

Gummi- und Papierindustrie

Wärmeträgerölsysteme

Hochtemperaturabwasser mit Partikeln

Es eignet sich besonders für raue Anwendungen mit hohen Temperaturen, hohem Druck und festen Verunreinigungen.

Auswahlrichtlinien

Um die ordnungsgemäße Leistung der Hochtemperatur-Abblasekugelhähne aus Edelstahl sicherzustellen, beachten Sie Folgendes:

Temperaturanpassung

≤600 °C: 316L

600–650 °C: 321

>650°C: 310S

Siegelauswahl

Milder Partikelservice: Stellite-Hartdichtung

Starke Erosion: Wolframcarbid-Beschichtung

Verwenden Sie immer Hochtemperatur-Graphitpackungen

Druck- und Größenanpassung

Wählen Sie die PN-Bewertung basierend auf dem Auslegungsdruck der Rohrleitung. Bei hohen Temperaturen muss der zulässige Druck gemäß GB/T 12224 korrigiert werden. Wählen Sie die Bohrungsgröße entsprechend der Durchflussrate und Partikelgröße.

Spezielle Medien

Bei saurem Service sind bei Bedarf Materialien gemäß NACE MR0175 aufzurüsten.

Installations- und Wartungshinweise

Richten Sie die verlängerte Motorhaube nicht in der Nähe größerer Wärmequellen aus

Flanschschrauben gleichmäßig über Kreuz anziehen

Öffnen Sie das Ventil während des Abblasens langsam, um einen Wasserschlag zu vermeiden

Tragen Sie alle 3–6 Monate Hochtemperaturfett auf

Überprüfen Sie die Dichtflächen regelmäßig auf Verschleiß

Vor längeren Stillständen das Ventil vollständig öffnen und spülen

Durch eine ordnungsgemäße Installation und routinemäßige Wartung wird die Lebensdauer erheblich verlängert und ungeplante Ausfallzeiten reduziert.
