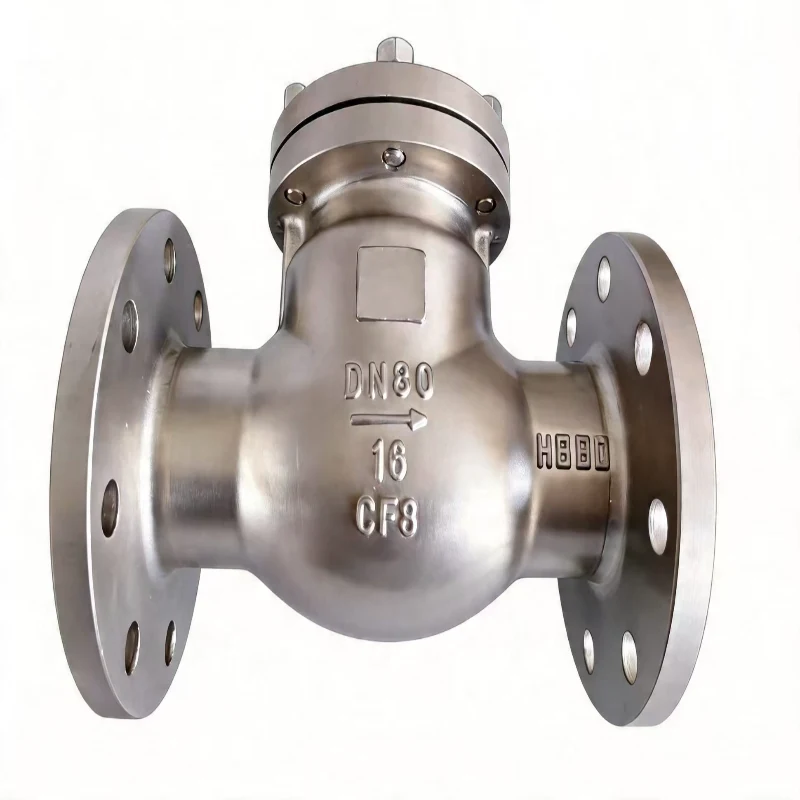

Rückschlagventil mit Flansch

Bolaisi Valve bietet ein umfassendes Sortiment an Rückschlagventilen – darunter Schwenk-, Hub-, Vertikal-, Wafer-, Butterfly-, Silent- und Scheiben-Rückschlagventile –, die für Medien wie Wasser, Dampf und Öl geeignet sind. Diese Produkte sind für Betriebsbedingungen bei niedrigem, mittlerem und hohem Druck sowie bei hohen Temperaturen ausgelegt. Sie unterstützen die kundenspezifische Anpassung des Exports, werden einer vollständigen Druckprüfung im Werk unterzogen, gewährleisten Leckagefreiheit und hohe Stabilität und werden häufig in globalen Ingenieurprojekten eingesetzt.

Produktdefinition

Flansch-Rückschlagventile sind automatische Schutzventile für Rohrleitungen, die auf der Grundlage von Flüssigkeitsdruckunterschieden arbeiten. Der Vorwärtsfluss drückt die Ventilscheibe auf und ermöglicht so einen reibungslosen Durchgang. Wenn umgekehrt ein Rückfluss, eine Druckumkehr oder ein Unterdruck (aufgrund einer Systemabschaltung) auftritt, schließt sich die Scheibe sofort und automatisch und blockiert den Rückfluss vollständig.

Diese Ventile arbeiten vollständig automatisch – ohne manuellen Eingriff, externen Stromverbrauch oder bewegliche externe Teile – und sind wesentliche Sicherheitskomponenten zur Verhinderung von Rückfluss und Wasserschlägen, zum Schutz von Pumpen und zur Vermeidung von Geräteschäden durch Rückfluss. Sie werden häufig an Pumpenauslässen, in Kesselleitungen, Rücklaufleitungen, Abzweigleitungen, kommunalen Netzwerken und Rohrleitungen für chemische Prozesse eingesetzt und dienen als kritischer Ventiltyp für die Sicherheit industrieller Rohrleitungen.

Produktklassifizierung und wichtige Spezifikationen

Mainstream-Produktserie

1. Rückschlagklappe (H44): Große Bohrung, großer Durchflussdurchgang, geringer Durchflusswiderstand; Geeignet für Hauptleitungen, die Wasser, Öl oder Abwasser transportieren.

2. Hubrückschlagventil (H41): Hohe Dichtungsgenauigkeit, keine Leckage; Geeignet für Feinchemie- und Hochdruck-Prozessleitungen.

3. Vertikales Rückschlagventil (H42): Entwickelt für vertikale Rohrleitungen; sensible Rückflussverhinderung.

4. Wafer-Rückschlagventil (H74): H74-Wafer-Rückschlagventil mit langem Muster: Rohrleitungen mit großem Durchmesser, Hochdruckbedingungen, Hochtemperaturdampf, Öl und Gas sowie Industriemedien mit geringen Verunreinigungen.

H74-Rückschlagventil mit dünner Bauform: Anwendungen mit begrenztem Installationsraum oder kompakten Rohrleitungsanordnungen (interne Ausrüstung, schmale Rohrschächte, Wasserversorgung/-entwässerung in Hochhäusern).

5. Absperrklappen (H76/H77): Dünn und leicht, kostengünstig, schnelle Installation; Geeignet für Brandschutz- und Wasserversorgungs-/Entwässerungssysteme.

6. Stilles Rückschlagventil (HC41): Kleine Industrierohrleitungen für sauberes Wasser oder leicht korrosive Flüssigkeiten.

7. Rückschlagventil (H46): Prozessleitungen mit großem Durchmesser für kommunale Wasserversorgung/-entsorgung, Abwassernetze, Meerwasserzirkulationssysteme, Chemieanlagen, Kraftwerke und Metallurgie.

8. Leises Rückschlagventil (HC42): Stoßfreies Schließen, verhindert Wasserschläge; Entwickelt für Hochhäuser und Pumpenräume.

Technische Spezifikationen

Unterschiede und Eigenschaften verschiedener Rückschlagventile

1. Allgemeine strukturelle Zusammensetzung

Der Gesamtaufbau des Rückschlagventils ist einfach und stabil und besteht aus fünf Kernkomponenten: Ventilkörper, Ventilsitz, Scheibe, Stift-/Feder-Baugruppe und Dichtungspaar.

Keine Zahnräder, Handräder oder Aktuatoren; Die Struktur weist eine äußerst geringe Ausfallrate auf und ist nahezu wartungsfrei.

2. Strukturelle Eigenschaften verschiedener Rückschlagventile

H41 Hubrückschlagventil

Aufbau: Flanschverbindung; Scheibe hebt vertikal an; verfügt über eine integrierte Führungshülse.

Vertikales Rückschlagventil H42

Struktur: Rechtwinklige Konfiguration (90° Einlass/Auslass); Speziell für den vertikalen Einbau konzipiert.

Rückschlagklappe mit Flansch H44

Aufbau: Flanschverbindung; Die einteilige Scheibe an einem Schwingarm öffnet und schließt sich durch eine Schwingbewegung.

H46-Absperrklappe (Doppelzweck: Flansch/Wafer)

Aufbau: Wafer- oder Flanschmontage; verfügt über zwei Scheibenhälften im Schmetterlingsstil, die sich über eine Torsionsfeder synchron öffnen und schließen.

H74-Wafer-Rückschlagventil (erhältlich in dünner/kurzer und langer Serie)

Struktur: Ultradünnes Einscheiben-Design mit Feder; durch Klemmung zwischen zwei Flanschen gesichert.

H76 Schmetterlings-Rückschlagventil

Struktur: Wafer-Montage; Einarmiger Schwenkmechanismus (im Wesentlichen eine Wafer-Version des H44).

H77 Schmetterlings-Rückschlagventil (ultradünne/kurze Ausführung)

Struktur: Kompaktes Doppelscheiben-Design im Wafer-Stil; dünneres Profil als der H46.

HC41 Silent-Rückschlagventil

Struktur: Vertikaler Typ mit Flansch; Konische Scheibe mit starker vorgespannter Feder für schnelles Schließen.

HC42 Silent-Rückschlagventil

Struktur: Rechtwinklige Konfiguration mit federunterstütztem Hebemechanismus; ein geräuscharmes Modell für vertikale Rohrleitungen.

Anwendungsbereiche

1. Kommunale Wasserversorgung und Entwässerung

Städtische Wasserversorgungsnetze, Pumpenräume für die sekundäre Wasserversorgung, Abwasseraufbereitungsleitungen und Auslassöffnungen von Pumpstationen; verhindert Rückflussschäden an Pumpen während des Stillstands.

2. Brandschutzsysteme

Hauptleitungen für Feuerlöschsprinkler, Rohrleitungen für Druckhaltepumpen und Pumpenraumeinheiten; verhindert den Rückfluss von Hochdruckwasser und sorgt für stabilen Netzwerkdruck und Sicherheit.

3. Wärme- und Energieindustrie

Dampfleitungen in Wärmekraftwerken, Warmwasserzirkulationssysteme und Kesselabflussleitungen; verhindert den Rückfluss von Dampf oder Wasser mit hoher Temperatur, wodurch die Ausrüstung beschädigt wird.

4. Petrochemische Industrie

Öltransportleitungen, Prozessleitungen für chemische Flüssigkeiten und Säure-/Laugentransportsysteme; schützt Reaktionsgefäße, Pumpenkörper und Instrumentierungsausrüstung.

5. Hochhäuser und Bauprojekte

Wasserversorgungssteigleitungen und Druckerhöhungspumpenleitungen für Hochhäuser; verhindert Wasserschläge, reduziert Geräusche, stabilisiert den Druck und verhindert Rückfluss.

6. Umweltschutz, neue Energie und Gassysteme

Abgasbehandlungsgeräte, Erdgastransportleitungen und Umlaufflüssigkeitssysteme; sorgt für einen stabilen, unidirektionalen Fluss innerhalb der Rohrleitungen.

Leitfaden zur präzisen Auswahl von Rückschlagventilen

Schritt 1: Berücksichtigen Sie das Medium (eliminiert die Hälfte der Modelloptionen)

1. Sauberes Wasser/reines Wasser (keine Verunreinigungen): Alle Modelle geeignet; für leisen Betrieb → HC41; für Platzersparnis → H74/H77

2. Abwasser/Wasser mit Sedimenten oder Verunreinigungen: HC41/HC42/H74 verboten; Priorisieren Sie H44, H46, H76

3. Hochtemperaturdampf (>120°C): Alle federbelasteten Modelle mit Weichgummidichtungen (HC-Serie, H74) verboten; Wählen Sie H41 oder H44 mit Metall-auf-Metall-Hartdichtungen

4. Korrosive chemische Medien: Ventilkörper auf Edelstahl 304/316 aufrüsten; Priorisieren Sie H41- oder H46-Strukturen

Schritt 2: Berücksichtigen Sie den Installationsraum

1. Extrem begrenzter Platz: Priorisieren Sie Wafertypen – H74 > H77 > H46

2. Standard-Pumpenräume/Flanschrohre (keine Platzbeschränkungen): Flanschmodelle HC41, H44, H46

3. Feste vertikale, rechtwinklige 90°-Rohrleitungsanordnung: Wählen Sie H42 oder HC42

Schritt 3: Kernanforderungen – Wasserschläge oder Geräusche müssen beseitigt werden?

1. Leiser Betrieb und Vermeidung von Wasserschlägen erforderlich (Wohnwasserversorgung/Pumpenräume unter Wohnungen): HC41 bevorzugt; H74 für enge Räume; Langsam schließendes Modell HH46 für große Hochleistungspumpen

2. Leichter Wasserschlag akzeptabel; Fokus auf Durchflusskapazität und Haltbarkeit: H44, H46, H76

3. Hochdruck-Prozessleitungen (Geräusch stellt kein Problem dar): Hart abgedichtetes H41-Heberückschlagventil

Schritt 4: Einschränkungen bei der Installationsausrichtung

1. Geeignet für horizontale oder vertikale Installation: HC41, H41, H46, H74, H77

2. Nur vertikale Installation: H42, HC42

3. Senkrechter Einbau verboten: Alle Schwenkventile H44/H46/H76 (Schwerkraftunterstütztes Schließen)

Die wichtigsten Verkaufsargumente von Bolais-Rückschlagventilen

1. Vollautomatisches, wartungsfreies Design

Keine Betätigungsmechanismen oder leicht verschleißende Teile; automatische Rückflussverhinderung; erfordert während seiner gesamten Lebensdauer keine routinemäßige Wartung, wodurch die technischen Betriebs- und Wartungskosten erheblich gesenkt werden.

2. Strenge Werkstests

Jedes Rückschlagventil mit Flansch wird einer Gehäusedruckprüfung und einer Prüfung der Gegendruckdichtung unterzogen, um Rückfluss-, Mikroleckage- und Druckverlustprobleme zu vermeiden.

3. Umfassende Material- und Spezifikationsabdeckung

Erhältlich in Kohlenstoffstahl, Edelstahl und 316L mit extrem niedrigem Kohlenstoffgehalt; präzise auf jede Betriebsbedingung abgestimmt – keine Unterspezifikation oder Verschwendung.

4. Stabile Abdichtung und starke Wasserschlagfestigkeit

Das optimierte Scheibengegengewicht und die Federspannung sorgen für ein schnelles und dennoch sanftes Schließen und eliminieren Wasserschläge, Aufprallgeräusche und Vibrationen in der Rohrleitung.

5. Konform mit globalen Exportstandards

Vollständige Sätze von Exportdokumenten, Wareninspektionsberichten und Materialspektralanalyseberichten verfügbar.

6. Direkte Lieferung ab Werk mit ausreichend Lagerbeständen

Großer Bestand an Standardmodellen; unterstützt dringende Bestellungen, Vollcontainer-Exportaufträge und nicht standardmäßige Anpassungen.

FAQ

F1: Können Rückschlagventile mit Flansch die Durchflussrate regulieren?

A: Nein, sie können den Durchfluss nicht regulieren. Die einzige Funktion eines Rückschlagventils besteht darin, einen unidirektionalen Durchfluss zu ermöglichen und einen Rückfluss zu verhindern. Es handelt sich um ein Sicherheitsschutzventil und verfügt nicht über Drossel- oder Druckregelfunktionen.

F2: Gibt es bestimmte Anforderungen an die Installationsrichtung?

A: Ja. Der Ventilkörper ist mit einem Pfeil für die Durchflussrichtung versehen. Der Einbau muss auf die Fließrichtung des Mediums ausgerichtet sein. Vertikale Rohrleitungen erfordern spezielle Rückschlagventile für den vertikalen Einbau.

F3: Sind Rückschlagventile anfällig für Störungen? Erfordern sie häufige Wartung?

A: Rückschlagventile verfügen über einen minimalistischen Aufbau ohne komplexe Übertragungskomponenten, was zu extrem niedrigen Ausfallraten und einem nahezu wartungsfreien Betrieb führt; Sie gehören zu den stabilsten Ventiltypen für Industrierohrleitungen.

F4: Können Rückschlagventile für Abwasser oder schlamm-/sedimenthaltige Medien verwendet werden?

A: Ja. Rückschlagklappen sind die bevorzugte Wahl; Sie bieten einen breiten Strömungsweg, der Verstopfungen verhindert, wodurch sie für Medien geeignet sind, die Spuren von Verunreinigungen enthalten.

F5: Welche Art von Rückschlagventil wird für Hochtemperatur-Dampfanwendungen verwendet?

A: Für Hochtemperaturdampf empfehlen wir hart abgedichtete Rückschlagventile vom Typ WCB aus Kohlenstoffstahl mit Schwenk- oder Hubfunktion; Sie bieten Hochtemperaturbeständigkeit, Erosionsbeständigkeit und Dimensionsstabilität.

F6: Unterstützen Sie die Anpassung für den Export und stellen Sie die erforderliche Dokumentation bereit?
