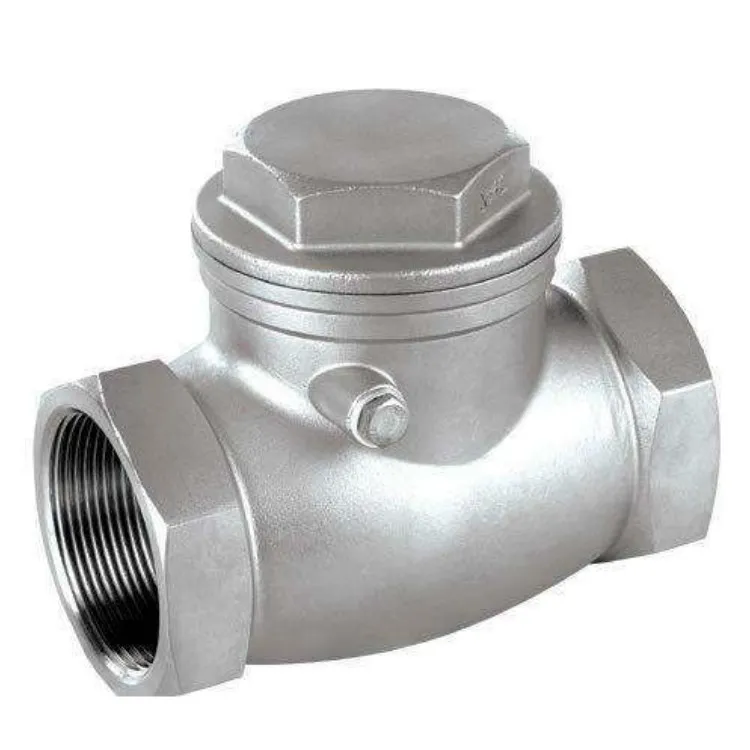

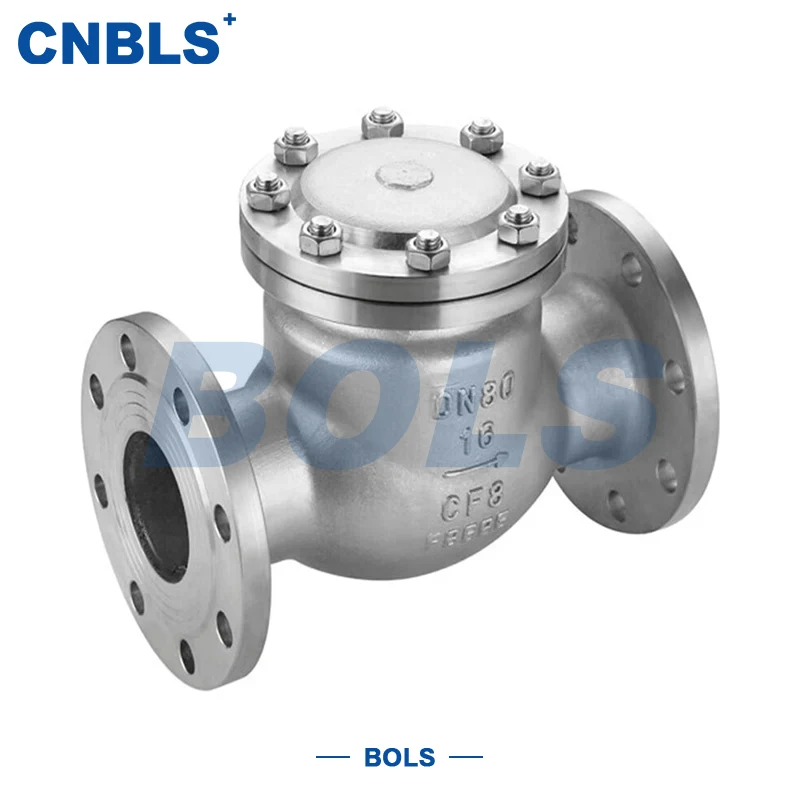

Rückschlagventile aus geschmiedetem Edelstahl mit Innengewinde und Schweißmuffe

Rückschlagventile aus geschmiedetem Stahl mit Innengewinde und Muffenschweißen sind automatische Rückschlagventile, die speziell für kleine und mittlere Bohrungen, hohen Druck und korrosive Arbeitsbedingungen entwickelt wurden. Sie sind aus geschmiedetem Edelstahl gefertigt und verfügen sowohl über Innengewinde- als auch über Muffenschweißanschlüsse, die je nach Einbaubedingungen vor Ort flexibel gewählt werden können.

Das Ventil öffnet und schließt automatisch abhängig vom Druck des Mediums: Die Scheibe dreht sich um das Scharnier, um sich während des Vorwärtsflusses zu öffnen und einen reibungslosen Durchfluss des Mediums zu ermöglichen. Im Falle eines Rückflusses schließt sich die Scheibe unter ihrem Eigengewicht und Gegendruck schnell, um den Rückfluss zu unterbrechen und Pumpen, Kompressoren und nachgeschaltete Rohrleitungsgeräte zu schützen.

Dank des geschmiedeten Stahlmaterials und der Hartlegierungsdichtung zeichnet sich das Ventil durch hohe Festigkeit, Erosionsbeständigkeit, hohe Temperaturbeständigkeit und Korrosionsbeständigkeit aus und ermöglicht einen langfristig stabilen Betrieb in rauen Umgebungen wie der Chemie-, Energie-, Pharma- und Präzisionsverarbeitungsindustrie.

Rückschlagklappen aus geschmiedetem Edelstahl mit Innengewinde und Muffenschweißen eignen sich besonders für Rohrleitungssysteme mit mittlerem bis niedrigem bis mittlerem bis hohem Druck und begrenztem Installationsraum sowie hohen Anforderungen an die Zuverlässigkeit der Dichtung und die strukturelle Festigkeit.

Technische Kernparameter

Struktur- und Komponentenmaterialien

Alle Schlüsselkomponenten von Rückschlagventilen mit Innengewinde aus geschmiedetem Stahl und geschweißtem Edelstahl bestehen aus geschmiedetem Edelstahl mit verstärkten Dichtflächen, und die Gesamtleistung übertrifft die von gewöhnlichen Gussventilen bei weitem.

● Gehäuse/Motorhaube: Geschmiedeter Edelstahl 304/316/316L, hohe Dichte und Festigkeit

● Scheibe: Geschmiedeter Stahl aus dem gleichen Material + Stellite-Hartlegierungsauflage

● Sitz: Geschmiedete Stahlbasis + Hartlegierungsauflage, verschleiß- und erosionsbeständig

● Scharniermechanismus: Geschmiedeter Edelstahl; Schaft aus ausscheidungshärtendem Edelstahl 17-4PH

● Gewindedichtung: PTFE-Dichtung

● Muffenschweißdichtung: Edelstahl-Schweißmaterial passend zum Gehäuse

● Motorhaubendichtung: Spiraldichtung aus 316L

● Schrauben/Muttern: Edelstahl 304/316, gleichbleibender Gesamtkorrosionsschutz

Design- und Herstellungsstandards

Design, Materialien, Verarbeitung und Prüfung dieser Ventilserie entsprechen den nationalen Normen, um Austauschbarkeit und Sicherheit zu gewährleisten.

● Rückschlagklappe: GB/T 12236

● Druck-Temperatur-Bewertung: GB/T 12224

● Baulänge: GB/T 12221

● Gewindestandard: GB/T 7306

● Muffenschweißstandard: GB/T 12224

● Schmiedestandard: GB/T 13401

● Materialstandard: GB/T 1220

● Auftragsschweißverfahren: GB/T 17491

● Druck- und Dichtungstest: GB/T 13927

● Installationsspezifikation: GB 50235

Kernproduktvorteile

Geschmiedetes Stahlmaterial, doppelte Garantie für Festigkeit und Korrosionsbeständigkeit

Durch die Verwendung von geschmiedetem Edelstahl ist es widerstandsfähiger gegen hohen Druck, Stöße und Korrosion als herkömmliche Ventile aus Gussstahl und eignet sich für den Langzeitbetrieb unter schwierigen Arbeitsbedingungen.

Doppelte Verbindungsstruktur für flexible Installation

Innengewinde ermöglicht schnelle Montage und Demontage; Muffenschweißen eignet sich für Hochdruck-, Vibrations- und Hochdichtszenarien. Rückschlagventile mit Innengewinde aus geschmiedetem Edelstahl und Muffenschweißen können den Installationsgewohnheiten verschiedener Benutzer gerecht werden.

Schwingstruktur, geringer Strömungswiderstand und feinfühlige Aktion

Die Scheibe dreht sich zum Öffnen um die Welle und sorgt so für einen reibungslosen Durchfluss, einen geringen Druckverlust und eine schnelle Öffnungs-/Schließreaktion, wodurch Wasserschläge und Rückflussstöße wirksam unterdrückt werden.

Metallhartdichtung, hohe Temperatur- und Verschleißfestigkeit

Mit Hartlegierung überzogene Dichtfläche, einsetzbar für Dampf, Hochtemperaturöl und korrosive Medien, mit langer Lebensdauer und geringem Leckagerisiko.

Kompakte Größe, ideal für begrenzte Räume

Die kompakte Struktur eignet sich besonders für Instrumente, Prozessleitungen mit kleinem Durchmesser, Geräteanpassung, auf Rahmen montierte Geräte und andere Orte mit begrenztem Platzangebot.

Auswahlrichtlinien

Auswahl nach Druck und Modell

● PN16: Niederdruck-Wasserversorgungs-, Entwässerungs- und Umlaufwassersysteme

● PN25: Allgemeine Öl- und chemische Prozessleitungen

● PN40/PN63: Mittlerer bis hoher Druck, hohe Temperatur und Stoßbedingungen

Modellinterpretation: 1 = Innengewinde, 6 = Muffenschweißung, 4 = Swing-Typ, P = Edelstahl.

Auswahl nach mittlerer Korrosion

● Konventionelles Wasser, Luft, schwache Korrosion → 304

● Chlorhaltig, schwache Säure/Laugen, milde Chemikalie → 316

● Starke Korrosion, hohe Temperatur, hoher Salzgehalt → 316L

Auswahl nach den Bedingungen vor Ort

● Häufige Wartung und Demontage → Innengewinde

● Hoher Druck, Vibration, feste Installation → Muffenschweißen

Installationsrichtung

● Horizontale Rohrleitung: Universelle Struktur anwendbar

● Vertikale Rohrleitung: Medium muss nach oben fließen

Installation und Wartung

Installationshinweise

● Stellen Sie vor der Installation sicher, dass Modell, Druck, Durchmesser, Material und Anschluss mit der Rohrleitung übereinstimmen

● Reinigen Sie die Rohrleitung von Verunreinigungen, um ein Verklemmen der Scheiben zu vermeiden

● Verwenden Sie für die Gewindemontage PTFE-Band oder Dichtungen und ziehen Sie diese gleichmäßig fest

● Führen Sie standardmäßige Abschrägungen, Schweißarbeiten und Inspektionen für die Muffenschweißung durch, um sicherzustellen, dass keine Lecks austreten

● Einbau in der durch den Pfeil auf dem Ventilgehäuse markierten Durchflussrichtung

Routinewartung

● Überprüfen Sie regelmäßig Gewinde, Schweißnähte und Oberteil auf Undichtigkeiten

● Reinigen Sie den Ventilhohlraum regelmäßig von Verunreinigungen, um ein Verklemmen des Scharniers zu verhindern

● Tragen Sie Hochtemperaturfett auf die Scharnierwelle auf, um den Verschleiß zu reduzieren

● Verschlissene Dichtflächen können durch erneutes Auftragen repariert werden, um die Lebensdauer zu verlängern

Fehlerbehebung

● Unsachgemäßes Schließen: Überprüfen Sie die Scheibe, das Scharnier und die Dichtflächen auf Verunreinigungen oder Beschädigungen

● Äußere Leckage: Gewinde nachziehen oder Dichtungen austauschen; Schweißnähte reparieren

● Festsitzende Aktion: Fremdkörper demontieren und reinigen, Scharniermechanismus korrigieren

Typische Anwendungen

Mit hoher Festigkeit, hoher Korrosionsbeständigkeit und hoher Dichtleistung werden Rückschlagventile aus geschmiedetem Edelstahl mit Innengewinde und Schweißmuffe häufig verwendet in:

● Pipelines für petrochemische und feinchemische Prozesse

● Kraftwerke und Kraftwerkshilfsanlagen

● Reinmediumsysteme für die Pharma-, Lebensmittel- und Getränkeindustrie

● Instrumenten- und Hochdruck-Flüssigkeitssteuerung mit kleinem Durchmesser

● Rohrleitungen mit korrosiven Medien wie Meerwasser und chlorhaltigem Abwasser
