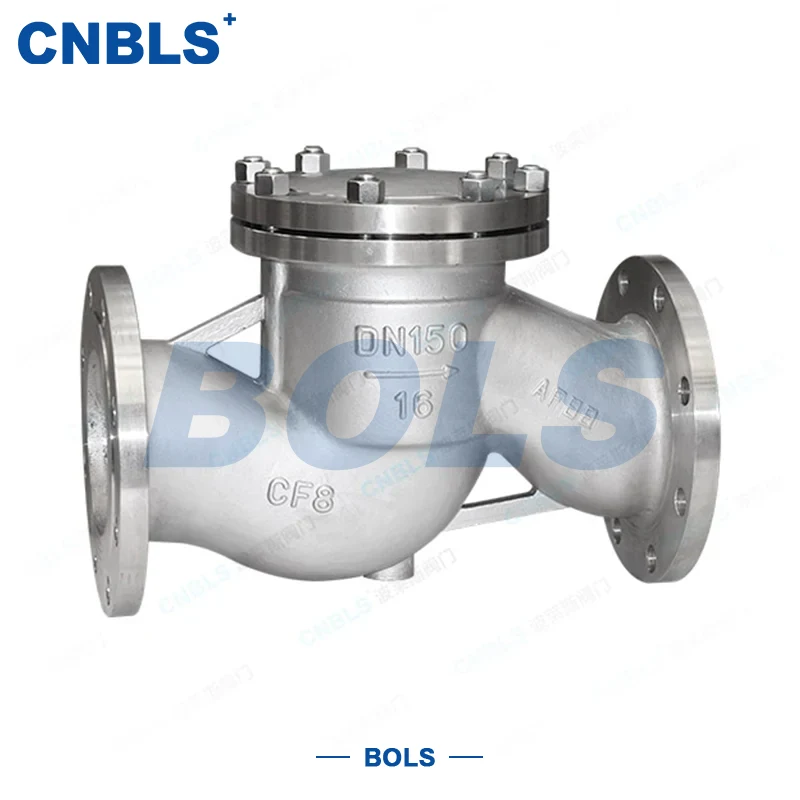

Rückschlagventile aus Edelstahl

Hubrückschlagventile aus Edelstahl (Serie H41H) sind automatische Hubrückschlagventile, die professionell gemäß GB/T 12235 entwickelt wurden. Der Hauptkörper besteht aus Edelstahl 304/316/316L mit einer hartdichtenden Metallstruktur, bei der sowohl die Scheibe als auch der Sitz mit Wolframkarbid überzogen sind. Sie wurden speziell entwickelt, um einen Rückfluss zu verhindern und Rohrleitungen und Geräte zu schützen.

Das Ventil öffnet und schließt automatisch mit Mitteldruck:

● Der Vorwärtsfluss hebt die Scheibe an und ermöglicht so einen reibungslosen Durchgang.

● Der Rückfluss drückt die Scheibe durch Schwerkraft und Gegendruck schnell zu und bildet eine dichte Abdichtung ohne Leckage.

Mit einem geraden Durchflusskanal und einem vertikalen Führungsmechanismus zeichnet sich das Ventil durch stabile Wirkung, schnelle Reaktion und geringen Strömungswiderstand aus. Es eignet sich für den Langzeitbetrieb unter rauen Bedingungen wie Korrosion, hohen Temperaturen und partikelhaltigen Medien.

Diese Ventile werden häufig in der Petrochemie, der kommunalen Wasserversorgung und -entsorgung, der Energie-, Lebensmittel- und Pharmaindustrie, der Metallurgie und anderen Industriezweigen eingesetzt, insbesondere für Rohrleitungen mit niedrigem bis hohem Druck und korrosiven Medien.

Technische Kernparameter

Struktur und Materialzusammensetzung

Die gesamte Serie der Edelstahl-Rückschlagventile verfügt über ein korrosionsbeständiges Edelstahlgehäuse und verstärkte Schlüsseldichtflächen, was die Gesamtlebensdauer und Zuverlässigkeit erheblich verbessert.

1. Hauptkomponenten und Materialien

● Gehäuse/Haube: Edelstahl 304, 316, 316L (GB/T 1220)

● Scheibe: Edelstahlkörper + Stellite-Aufpanzerung

● Sitz: Edelstahlbasis + Stellite-Hartbeschichtung

● Führung: Geschmiedeter Edelstahl, sanftes Anheben ohne Blockieren

● Dichtung: Spiraldichtung aus 316L (GB/T 4622.1)

● Schrauben/Muttern: Edelstahl 304/316 zur Korrosionsanpassung

2. Strukturmerkmale

● Vertikale Hubführung, stabile Scheibenbewegung ohne Durchbiegung

● Geradliniger Strömungsweg, geringer Druckverlust

● Harte Metalldichtung: Hochtemperatur-, erosions- und verschleißfest

● Flanschverbindung für einfache Installation und Wartung

● Vollautomatischer Betrieb, keine elektrische/pneumatische Betätigung erforderlich

Design- und Herstellungsstandards

Rückschlagventile aus Edelstahl halten sich während des gesamten Prozesses von der Konstruktion und Herstellung bis zur Inspektion an nationale Standards und gewährleisten so Austauschbarkeit und Sicherheit.

● Ventilstruktur: GB/T 12235 (Hebe-Rückschlagventil)

● Druck- und Temperaturbewertung: GB/T 12224

● Persönlich: GB/T 12221

● Flansch: GB/T 9113 (RF)

● Material: GB/T 1220, GB/T 13401

● Aufpanzerung: GB/T 17491

● Druck- und Dichtungstest: GB/T 13927

● ZfP: JB/T 6439

● Installation: GB 50235

Kernvorteile

Starke Korrosionsbeständigkeit

Komplett aus Edelstahl gefertigtes Gehäuse für lange Lebensdauer in chloriertem Wasser, schwachen Säuren/Laugen, Meerwasser und chemischen Medien.

Zuverlässige Abdichtung und lange Lebensdauer

Scheibe und Sitz mit Stellite-Legierung überzogen, verschleiß- und hochtemperaturbeständig, wodurch Leckagen und Austauschhäufigkeit erheblich reduziert werden.

Feinfühlige Wirkung und hervorragende Rückflussverhinderung

Die vertikale Hubstruktur schließt schnell und schützt Pumpen, Kompressoren und Wärmetauscher wirksam vor Wasserschlägen und Rückflussschäden.

Geringer Strömungswiderstand und Energieeinsparung

Das geradlinige Design gewährleistet einen reibungslosen Durchfluss, ideal für kontinuierliche Industrierohrleitungen.

GB-Standard und austauschbar

Abmessungen, Flansche und Druckstufen entsprechen den nationalen Normen, direkter Ersatz für Ventile gleicher Spezifikation.

Auswahlhilfe

1. Wählen Sie nach Druck und Modell

● PN16: Normaldruck-Wasserversorgung, zirkulierendes Wasser

● PN25: Allgemeines Industrieöl, chemische Medien

● PN40/63: Mittlerer bis hoher Druck, hohe Temperatur, starke Stöße

Bedeutung des Suffixes:

● P: Edelstahl 304

● R: Edelstahl 316

2. Wählen Sie „Nach Korrosion“.

● Sauberes Wasser, Luft, schwache Korrosion → 304 (P)

● Chlorid, schwache Säure/Laugen → 316 (R)

● Starke Korrosion, hoher Salzgehalt, hohe Temperatur → 316L

3. Wählen Sie nach Temperatur

● Normaltemperatur: Alle rostfreien Stähle

● Hohe Temperatur ≤550 °C: Stellite-Hartdichtung

● Niedrigtemperatur ≥-40 °C: Niedertemperatur-Edelstahl

4. Wichtiger Installationshinweis

● NUR horizontale Installation

● Der Durchflusspfeil muss mit der mittleren Richtung übereinstimmen

● NICHT vertikal installieren

Installation, Betrieb und Wartung

1. Installation

● Überprüfen Sie vor der Installation Modell, Druck, Größe und Material

● Reinigen Sie die Rohrleitung, um zu verhindern, dass Fremdkörper die Scheibe verklemmen

● Flanschschrauben über Kreuz anziehen; Verwenden Sie Spiraldichtungen

● Führen Sie nach der Installation einen hydrostatischen Test durch

2. Routineinspektion

● Flansche und Oberteil auf Undichtigkeiten prüfen

● Achten Sie auf ungewöhnliche Geräusche oder Vibrationen

● Erhöhen Sie die Inspektionshäufigkeit für Hochtemperatur-/Korrosionsanwendungen

3. Wartung

● Hohlraum und Führung während des Stillstands reinigen

● Scheibe und Sitz auf Verschleiß prüfen; Bei Bedarf erneut überlagern

● Prüfen Sie die Flexibilität beim Anheben der Scheiben vor dem Neustart nach längerer Stillstandszeit

4. Fehlerbehebung

● Leckage: Dichtflächen, Dichtungen, Schraubendrehmoment prüfen

● Festsitzende Scheibe: Demontieren, reinigen, Führung ausrichten

● Schlechte Abdichtung: Dichtflächen reparieren, Scheibenrücklauf prüfen

Anwendungen und Branchen

Rückschlagventile aus Edelstahl eignen sich aufgrund ihrer stabilen Struktur und starken Korrosionsbeständigkeit für:

● Petrochemie: Prozesspipelines, Lösungsmittel, Öltransport

● Kommunal: Wasserversorgung, Abwasser, Chlorwasseraufbereitung

● Energie: Hilfssysteme, Dampf-, Kondensatleitungen

● Lebensmittel- und Pharmaindustrie: Saubere Medien, hygienische Rohrleitungen

● Metallurgie und Schiffbau: Hochtemperatur-, korrosive Hochdruckrohrleitungen
