ANSI-Flansch-Rückschlagventile

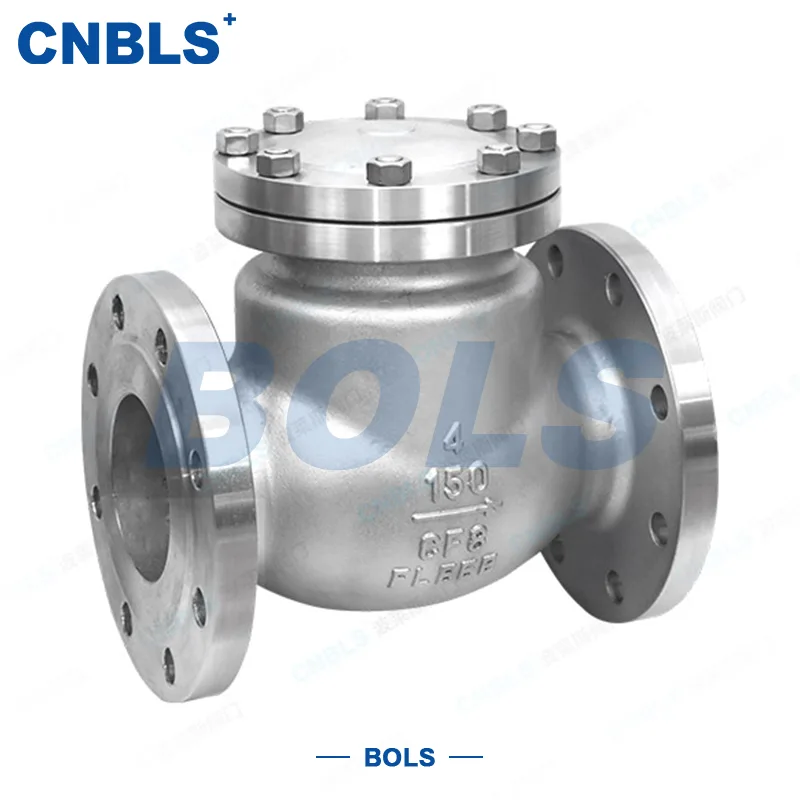

ANSI-Flanschrückschlagventile (Marke: Bolaisi, Modellreihe: H44W/Y-150LB/300LB/600LB/900LB) sind vollautomatische, selbstbetätigte Rückschlagventile ohne externe Antriebsvorrichtungen, die einen zuverlässigen Rückflussschutz für industrielle Flüssigkeitsrohrleitungssysteme bieten. Das aus hochwertigem Edelstahl gefertigte Ventil ist mit Wasser, Öl, Dampf und verschiedenen industriellen Medien kompatibel und kann unter normalen Druckbedingungen lange Zeit stabil arbeiten. Mit geringem Strömungswiderstand, hoher Dichtleistung und starker Kompatibilität dient es als wesentliches Grundventil zur Gewährleistung der Rohrleitungssicherheit und eines stabilen Prozessbetriebs.

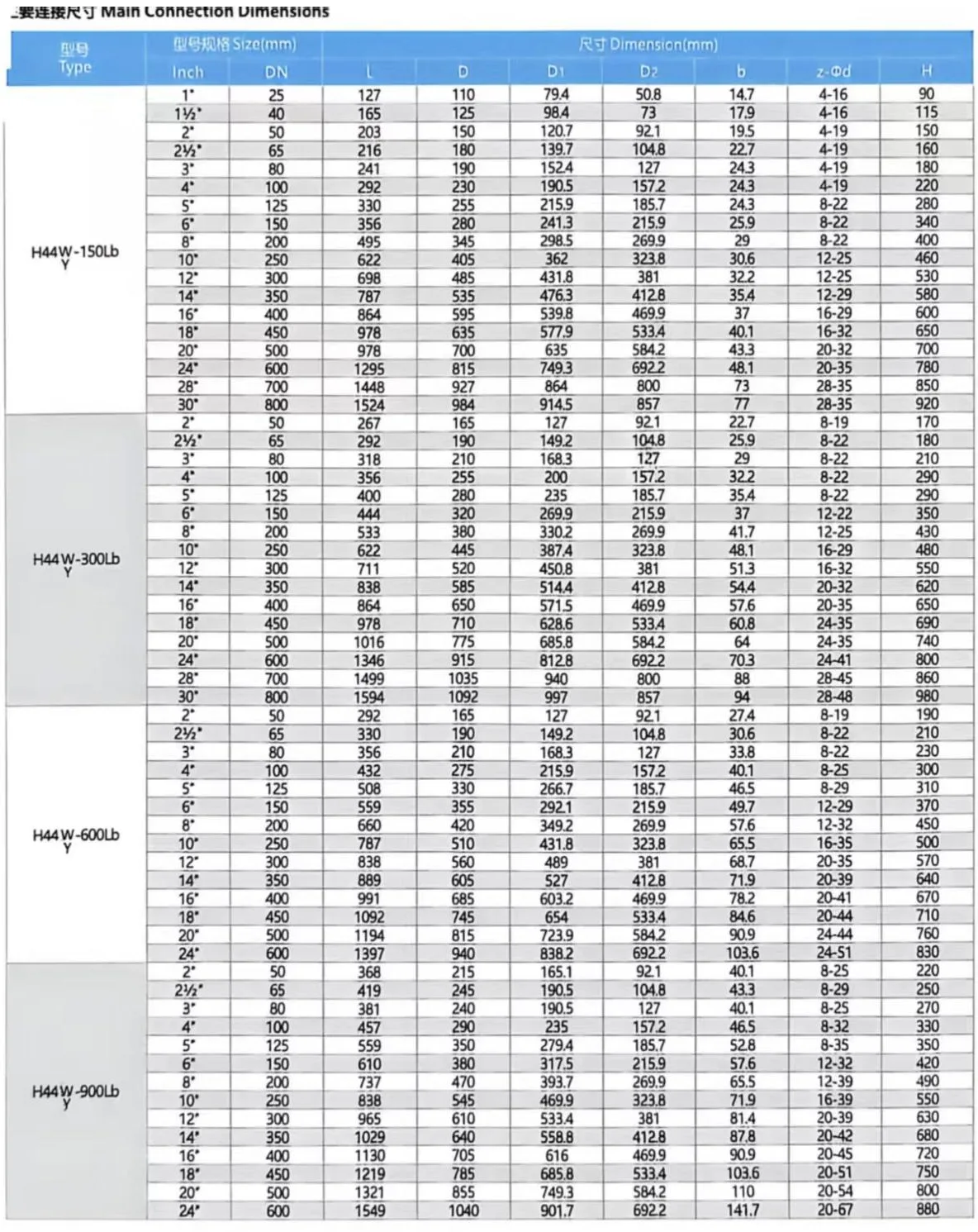

Technische Kernparameter

Vorteile von Strukturdesign und Kernleistung

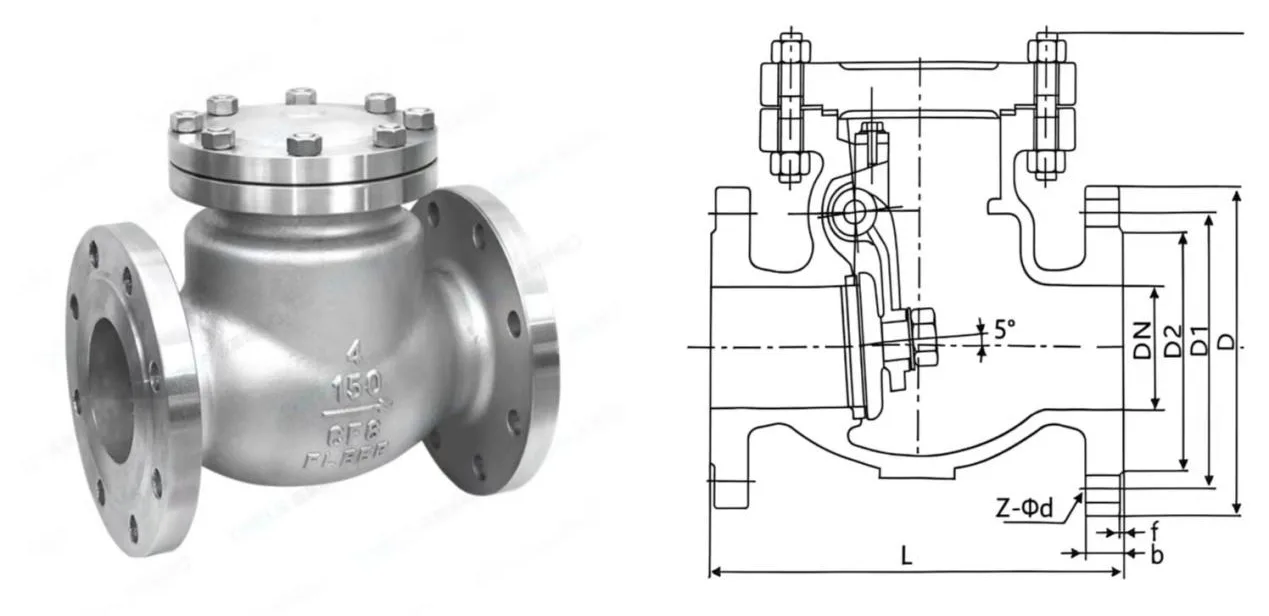

Das ANSI-Flansch-Rückschlagventil verfügt über eine präzise optimierte Einzelschwingscheibenstruktur, bestehend aus einem hochfesten Ventilkörper, einer abgedichteten Haube, einem geneigten Ventilsitz, einer Schwingscheibe, einem Übertragungskipphebel und einer vollständig integrierten Stiftwelle. Der Ventilteller dreht sich sanft zum Öffnen und Schließen um die Scharnierwelle herum, wobei die Gesamtkonstruktion Betriebseffizienz und Sicherheitszuverlässigkeit in Einklang bringt.

Wichtige Leistungsvorteile

Extrem geringer Strömungswiderstand und hohe Übertragungseffizienz

Durch die Verwendung eines geraden Strömungskanals und einer optimierten Strömungsfeldanordnung mit geneigtem Ventilsitz werden Flüssigkeitsturbulenzen und lokaler Druckverlust erheblich reduziert. Mit minimalem Widerstand beim Vorwärtsfluss des Mediums gewährleistet es eine hohe Effizienz der Rohrleitungsübertragung und einen geringeren Energieverbrauch für den Langzeitbetrieb.

Auslaufsicheres Design und hoher Sicherheitsfaktor

Ausgestattet mit einer vollständig integrierten Stiftschaftstruktur werden Leckagen, die durch verlängerte Ventilschäfte verursacht werden, im Vergleich zu herkömmlichen Ventilen mit Außenscharnieren vollständig eliminiert. Es eignet sich gut für flüchtige, brennbare und explosive Medien wie Öl und Dampf und eliminiert Sicherheits- und Umweltrisiken durch Medienlecks.

Flexible Installation und starke Kompatibilität

Unterstützt sowohl die horizontale als auch die vertikale Rohrleitungsinstallation ohne individuelle Montageanforderungen und passt sich an komplexe industrielle Rohrleitungsanordnungen an. Der Volldurchgangsbereich reicht von DN15 bis DN800, mit strukturverstärktem Design für Bedingungen mit großem Durchmesser. Es gewährleistet ein reibungsloses Öffnen und Schließen ohne Blockieren und bietet eine hervorragende Kompatibilität gegenüber ähnlichen Ventilen.

Stabile Abdichtung und schnelle Reaktion

Das vollständig verklebte Dichtungsdesign zwischen Klappenscheibe und Ventilsitz erzeugt über den Mitteldruck und das Eigengewicht der Klappenscheibe eine doppelte Kompressionskraft für eine leckagefreie Absperrung. Die Schwenkstruktur sorgt für eine schnelle Reaktion und unterbricht die Rohrleitung sofort, sobald ein Rückfluss auftritt, um die Rückflussflüssigkeit vollständig zu blockieren.

Kein externes Laufwerk und niedrige Betriebs- und Wartungskosten

Vollautomatisches Öffnen und Schließen durch mittlere Druckdifferenz und Scheibeneigengewicht. Es ist keine externe Stromversorgung, Luftversorgung oder Steuerung erforderlich, ohne dass manuelle Eingriffe erforderlich sind. Die schlanke Struktur gewährleistet eine niedrige Ausfallrate und reduziert die Kosten für Installation, Inbetriebnahme und langfristige Wartung vor Ort erheblich.

Funktionsprinzip

Das Öffnen und Schließen der ANSI-Flanschrückschlagventile wird vollständig durch die Druckdifferenz des Rohrleitungsmediums und das Eigengewicht der Scheibe gesteuert, sodass keine externe Stromversorgung oder manuelle Betätigung erforderlich ist. Der Arbeitsvorgang gliedert sich in Vorwärtsöffnen und Rückwärtsschließen:

Vorwärtsöffnung und reibungslose Beförderung

Wenn das Medium vom Einlass nach vorne fließt und der Einlassdruck den Auslassgegendruck übersteigt, hebt der Vorwärtsschub der Flüssigkeit den Ventilteller an. Die Scheibe dreht sich über den Kipphebel um die eingebaute Stiftwelle und löst sich vollständig vom Ventilsitz, um den Strömungskanal zu öffnen. Die Medien strömen ungehindert und mit minimalem Druckverlust durch, ohne die normale Übertragungseffizienz der Rohrleitung zu beeinträchtigen.

Automatische Abschaltung und Rückflussschutz

Bei Pumpenabschaltung, vorgeschalteter Druckentlastung, plötzlichen Druckänderungen in der Rohrleitung und anderen Arbeitsbedingungen übersteigt der Auslassgegendruck schnell den Einlassdruck. Die kombinierte Kraft des umgekehrten Mediumdrucks und des Eigengewichts der Scheibe treibt die Scheibe dazu, sich zurückzudrehen und fest gegen den Ventilsitz zu drücken, wodurch der Durchflusskanal sofort unterbrochen und der Rückfluss blockiert wird. Es vermeidet grundsätzlich Materialkreuzkontaminationen, Prozessstörungen, Medienverschmutzung und Druckungleichgewichte und schützt vorgelagerte Kerngeräte wie Pumpen und Kompressoren vor Schäden durch umgekehrte Stöße.

Anwendungsszenarien und Compliance-Standards

ANSI-Flanschrückschlagventile werden aufgrund ihrer hervorragenden Rückflussverhinderungsleistung, der breiten Anpassungsfähigkeit an die Arbeitsbedingungen und der langfristigen Betriebszuverlässigkeit häufig in zentralen industriellen Flüssigkeitssystemen eingesetzt:

● Petrochemische Produktionseinheiten

● Langstrecken-Öl- und Gastransportpipelines

● Raffinierungs- und chemische Verarbeitungseinheiten

● Industrielle Wasseraufbereitungs- und Umlaufwassersysteme

● Dampfheizungs- und Wärmeenergieübertragungsrohrnetze

Unter den oben genannten Arbeitsbedingungen löst das Ventil effektiv Rückflussprobleme in der Rohrleitung und eliminiert Produktionsrisiken wie Materialvermischung, Prozessstörung, Medienverschmutzung und Druckungleichgewicht und fungiert so als unverzichtbare Sicherheitsschutzkomponente für industrielle Rohrleitungssysteme.

Compliance- und Qualitätskontrollstandards

Diese Serie wurde in strikter Übereinstimmung mit den ANSI-Spezifikationen (American National Standards Institute) entwickelt und hergestellt. Die Flanschabmessungen entsprechen ANSI B16.5, das Ventildesign und die Druck-Temperatur-Nennwerte entsprechen ANSI B16.34 und erfüllen außerdem die relevanten API-Industrieanforderungen für Öl- und Gasanwendungen. Jedes Ventil wird vor der Auslieferung einer strengen hydrostatischen Festigkeitsprüfung und Dichtungsleistungsprüfung unterzogen, um Industriestandards und Betriebsanforderungen vor Ort für einen stabilen Langzeitbetrieb in rauen Industrieumgebungen vollständig zu erfüllen.

Häufig gestellte Fragen

F1: Was ist ein ANSI-Flansch-Rückschlagventil? Was ist seine Hauptfunktion?

Ein ANSI-Flansch-Rückschlagventil ist ein Einwegventil, das nach amerikanischen Standards entwickelt wurde. Es nutzt den Druck des fließenden Mediums und die Schwerkraft zum automatischen Öffnen und Schließen und verhindert so einen Rückfluss in Rohrleitungssystemen.

Es wird häufig zum Schutz von Pumpen, Geräten und Rohrleitungen eingesetzt, indem es Rückfluss, Wasserschlag, Druckverlust und Medienverschmutzung verhindert. Der Ventilteller öffnet sich beim Vorwärtsfluss und schließt automatisch, wenn der Fluss stoppt oder umkehrt.

F2: Was sind die Vorteile einer ANSI-Rückschlagklappe mit Flansch im Vergleich zu anderen Rückschlagventilen?

ANSI-Rückschlagventile mit Flansch bieten mehrere Vorteile, darunter:

Full-Flow-Design:Große Durchflusskapazität mit geringem Druckverlust, geeignet für große Rohrleitungen und Anwendungen mit hohem Durchfluss.

Starke Anti-Verstopfungs-Leistung:Die große Ventilkammer und die weite Scheibenbewegung reduzieren das Risiko einer Verstopfung durch Partikel und Verunreinigungen.

Lange Lebensdauer:Die einfache und langlebige Struktur ermöglicht einen stabilen Langzeitbetrieb.

Einfache Wartung:Der Flanschanschluss und die verschraubte Haube ermöglichen eine bequeme Reinigung und den Austausch von Komponenten ohne Ausbau der Rohrleitung.

F3: Welchen Drücken entsprechen die Klassen 150, 300, 600, 900 und 1500LB?

ANSI-Druckklassen variieren je nach Temperatur. Ungefähre Referenzdrücke bei Normaltemperatur sind:

Klasse 150LB:Ca. 2,0 MPa

Klasse 300LB:Ca. 5,0 MPa

Klasse600LB:Ca. 10,0 MPa

Klasse900LB:Ca. 15,0 MPa

Klasse 1500LB:Ca. 25,0 MPa

Bei Hochtemperaturanwendungen sollte der tatsächliche Arbeitsdruck anhand der Druck-Temperatur-Bewertungstabelle überprüft werden.

F4: Welche Arten von Flanschdichtflächen sind verfügbar?

RF (erhabenes Gesicht):Die gebräuchlichste Dichtfläche für Wasser-, Öl- und Gasanwendungen der Klasse 150/300.

RJ (Ringverbindungsfläche):Geeignet für Hochdruck- und Hochtemperaturanwendungen wie Dampf- und petrochemische Systeme.

FF (Flachgesicht):Wird hauptsächlich für Niederdruckrohrleitungen aus Gusseisen und kommunale Wassersysteme verwendet.

F5: Was ist der Standardgrößenbereich? Sind Sondergrößen verfügbar?

Der Standardgrößenbereich reicht von NPS 2 Zoll bis NPS 24 Zoll. Große Größen von NPS 26 Zoll bis NPS 48 Zoll können je nach Projektanforderungen angepasst werden.

Unsere ANSI-Rückschlagventile mit Flansch unterstützen internationale Pipeline-Standards und können für Projekte in Übersee und Industrieanwendungen angepasst werden.
