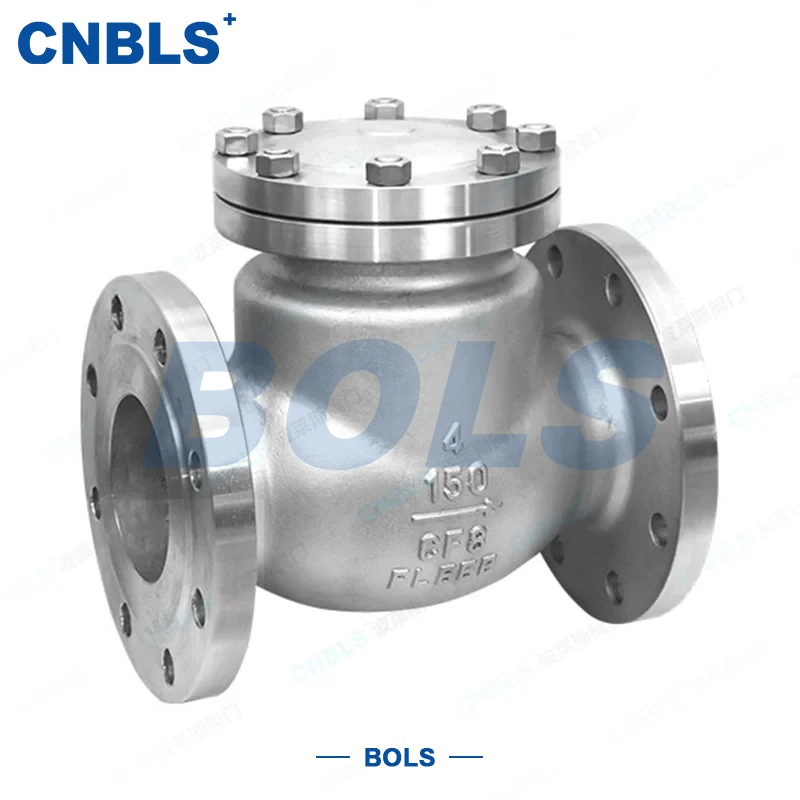

ANSI-Schwingflansch-Rückschlagventile aus Edelstahl

ANSI-Schwingflansch-Rückschlagventile aus Edelstahl sind automatische Absperrventile, die streng nach ANSI/ASME-Standards entwickelt und hergestellt werden. Sie kombinieren die Korrosionsbeständigkeit von Edelstahl mit den Vorteilen einer Schwingstruktur, die hauptsächlich aus Edelstahlgehäuse, -haube, Schwingscheibe, Scharniermechanismus und Flanschenden besteht.

Das Funktionsprinzip ist einfach und zuverlässig: Während des Vorwärtsflusses dreht der mittlere Druck die Scheibe um das Scharnier, um sie zu öffnen, und sorgt so für einen gleichmäßigen Fluss. Im Falle eines Rückflusses schließt die Scheibe automatisch unter ihrem Eigengewicht und dem Rückwärtsdruck, wodurch ein Rückfluss sicher verhindert und das Rohrleitungssystem und die nachgeschalteten Geräte geschützt werden.

Diese Ventile zeichnen sich durch feste und wartungsfreundliche Flanschverbindungen und eine hervorragende Korrosionsbeständigkeit aus und werden häufig in ANSI-Rohrleitungssystemen für die Petrochemie-, Erdgas-, Lebensmittel- und Pharmaindustrie, die Wasseraufbereitungs- und Kraftwerksindustrie eingesetzt. Sie eignen sich besonders gut für Anwendungen mit mittlerem bis niedrigem bis mittlerem Hochdruck, die eine automatische Rückflussverhinderung, hohe Abdichtung und Korrosionsbeständigkeit erfordern. Aufgrund ihrer Konformität und Praktikabilität sind ANSI-Schwenkflansch-Rückschlagventile aus Edelstahl zu Schlüsselkomponenten geworden, die einen unidirektionalen Fluss in ANSI-Rohrleitungssystemen gewährleisten.

Technische Kernparameter

Kernproduktvorteile

ANSI-Standardkonform, starke Anpassungsfähigkeit

Entworfen und hergestellt in strikter Übereinstimmung mit ANSI/ASME, API und anderen amerikanischen Standards. Es kann ohne zusätzliche Modifikation direkt auf verschiedene ANSI-Rohrleitungssysteme angewendet werden, wodurch die Beschaffungs- und Installationskosten gesenkt werden. ANSI-Schwingflansch-Rückschlagventile aus Edelstahl sind Schlüsselkomponenten für die Rückflussverhinderung in ANSI-Rohrleitungen.

Komplett aus Edelstahl, korrosionsbeständig und langlebig

Verwendet ANSI-Edelstahl wie F304/CF8, F316/CF8M mit ausgezeichneter Korrosions-, Hochtemperatur- und Verschleißfestigkeit. Er gewährleistet einen stabilen Langzeitbetrieb in sauren, chlorierten und anderen korrosiven Medien und reduziert die Austauschhäufigkeit und Wartungskosten.

Schwingstruktur, hohe Strömungseffizienz

Das Einzel-/Doppel-/Mehrscheiben-Design eignet sich für verschiedene Durchmesser. Reibungsloser Durchfluss, geringer Widerstand und feinfühliger Betrieb. Die Schließreaktion von nur 0,5 Sekunden blockiert schnell den Rückfluss und schützt so nachgeschaltete Pumpen, Kompressoren und Geräte wirksam vor Wasserschlägen.

Zuverlässige Abdichtung, breites Anwendungsspektrum

Harte Dichtung für Bedingungen mit hoher Temperatur, Partikelbelastung und hohem Verschleiß; Weiche Dichtung für mittlere bis niedrige Temperaturen und saubere Medien. Feste Flanschverbindung entspricht API 598 Klasse IV ohne sichtbare Leckage, geeignet für niedrige bis mittlere bis hohe Druckbedingungen.

Kein externes Laufwerk, einfache Bedienung

Automatisches Öffnen und Schließen durch mittleren Druck und Schwerkraft der Scheibe, keine zusätzliche Energie erforderlich. Einfache Struktur, stabile Leistung, geringere Ausrüstungsinvestitionen und geringerer Energieverbrauch.

Komponentenmaterialien und Struktur

(Qualität hervorheben, stabile Leistung gewährleisten)

Kernkomponentenmaterialien

(ANSI-konform, qualitätskontrollierbar)

● Gehäuse/Haube: ASTM A182 F304/F316 (geschmiedet), ASTM A351 CF8/CF8M (gegossen), beide erfüllen ANSI-Materialstandards für unterschiedliche korrosive Bedingungen.

● Scheibe: Gleiches Material wie Gehäuse + Stellite-Legierungsüberzug (ASTM A417 für harte Dichtung) oder Edelstahl + weicher PTFE-Dichtungsring (weiche Dichtung), wodurch Abdichtung und Haltbarkeit ausgeglichen werden.

● Scharniermechanismus: Geschmiedeter Edelstahl 316; Scharnierwelle aus ausscheidungshärtendem Edelstahl 17 4PH (ASTM A193 630), was die Verschleißfestigkeit und Festigkeit erheblich verbessert, um ein Verklemmen zu vermeiden.

● Dichtungen: Inconel-Legierungsring für hohe Temperaturen; PTFE/Perfluorether-Gummi für saubere Medien mittlerer bis niedriger Temperatur; Spiraldichtung aus 316L (ANSI B16.20) zur Flanschabdichtung.

● Schrauben/Muttern: ASTM A193 B8/B8M (Edelstahlschrauben), ASTM A194 8/8M (passende Muttern), entsprechen den ANSI-Standards für Hochdruckbefestigung, passendes Gehäusematerial für gleichbleibende Korrosionsbeständigkeit.

Strukturelle Merkmale

(Wissenschaftliches Design für ANSI-Bedingungen)

Schwingstruktur mit flexiblen Einzel-/Doppel-/Mehrscheibenoptionen je nach Durchmesser. Geflanschte Wafer-/Einheitsstruktur für unterschiedliche Installationsanforderungen. Externes Scharnier für einfache Wartung. Das Design mit geradem Durchfluss gewährleistet einen geringen Widerstand und einen empfindlichen Betrieb. Mit ihrer wissenschaftlichen Struktur bieten ANSI-Schwingflansch-Rückschlagventile aus Edelstahl Praktikabilität und Stabilität für verschiedene ANSI-Rohrleitungsanwendungen.

Design- und Herstellungsstandards

Auswahlrichtlinien

Entspricht genau der ANSI-Druckklasse

Klasse 150 (PN20) für Niederdruck; Klasse 300 (PN50) für mittleren Druck; Klasse 600 (PN100) für mittleren bis hohen Druck. Passen Sie die Rohrleitungsklasse genau an, um Überdruck zu vermeiden. ANSI-Schwenkflansch-Rückschlagventile aus Edelstahl müssen für einen sicheren Betrieb entsprechend ausgewählt werden.

Wählen Sie die Scheibenstruktur nach Durchmesser aus

Kleiner Durchmesser (NPS 1/2"~2"): Einzelscheiben-Schwenktyp, geringer Widerstand, empfindliche Wirkung. Großer Durchmesser (NPS 3" und höher): Doppel-/Mehrscheibenscheibe, reduziert das Risiko von Vibrationen und Wasserschlägen.

Wählen Sie den Dichtungstyp entsprechend den Betriebsbedingungen

Hohe Temperatur (>200℃), Partikel oder hoher Verschleiß → harte Metalldichtung (Stellit-Auflage). Mittlere bis niedrige Temperatur (≤200℃), saubere Medien → weiche Dichtung (PTFE/Perfluorether) für nahezu keine Leckage.

Material auf mittlere Korrosion abstimmen

Allgemeine nicht korrosive Medien → 304 (F304/CF8). Chlorierte, saure oder korrosive Medien → 316 (F316/CF8M). Starke Korrosion → Upgrade auf speziellen Edelstahl für längere Lebensdauer.

Entspricht der ANSI-Flanschspezifikation

Stellen Sie sicher, dass der Verkleidungstyp (RF/RJ) und die Materialqualität vollständig mit den Rohrleitungsflanschen übereinstimmen, um Dichtungsfehler zu vermeiden.

Betrieb und Wartung

(Verlängern Sie die Lebensdauer und sorgen Sie für einen stabilen Betrieb.)

Installationshinweise

● Vor der Installation: Überprüfen Sie, ob Klasse, Material, Durchmesser und Flanschfläche mit dem ANSI-System übereinstimmen. Gehäuse, Scheibe und Scharnier auf Beschädigungen prüfen. Testen Sie die Scheibenbewegung manuell, um einen reibungslosen Betrieb zu gewährleisten.

● Installieren Sie es entsprechend dem Flussrichtungspfeil, um sicherzustellen, dass der Vorwärtsfluss die Scheibe öffnet. Eine umgekehrte Installation ist strengstens untersagt.

● Lassen Sie auf der Scheibenseite genügend Freiraum für die vollständige Öffnung und vermeiden Sie eine Behinderung durch Rohre oder Wände.

Routinewartung

● Flansch- und Deckeldichtungen regelmäßig prüfen; Ziehen Sie die Schrauben nach oder ersetzen Sie die Dichtungen, wenn Undichtigkeiten auftreten.

● Nehmen Sie das Scharnier regelmäßig auseinander, um Schmutz im Inneren zu entfernen. Tragen Sie Hochtemperaturfett auf die Scharnierwelle auf, um ein Verklemmen zu verhindern.

● Bei Anwendungen mit hohem Durchfluss oder großen Abmessungen installieren Sie Wasserschlagdämpfer stromabwärts. Vorgeschaltete Ventile langsam schließen, um Stöße zu reduzieren.

Neustart nach längerem Herunterfahren

Vor dem Neustart: Überprüfen Sie die Scheibenbewegung manuell und prüfen Sie den Innenraum auf Verstopfungen oder Dichtungsschäden. Öffnen Sie das Medium langsam und erhöhen Sie Druck und Durchfluss allmählich, um Blockierungen oder Dichtungsschäden zu vermeiden.

Anwendungsfelder

Dank ANSI-Konformität, Korrosionsbeständigkeit, zuverlässiger Abdichtung und empfindlichem Betrieb werden ANSI-Schwenkflansch-Rückschlagventile aus Edelstahl häufig in ANSI-Rohrleitungssystemen eingesetzt für:

● Petrochemie: korrosive Medien wie chemische Flüssigkeiten, saures Öl, Säuren und Laugen, niedriger bis mittlerer bis hoher Druck.

● Erdgas: Erdgas- und Flüssiggasleitungen, hohe Korrosionsbeständigkeit, zuverlässige Rückflussverhinderung.

● Lebensmittel und Pharma: Reinmedium-Rohrleitungen, hochpräzise Abdichtung, hygienische Qualität.

● Wasseraufbereitung: Aufbereitungssysteme für chloriertes Wasser, Abwasser und korrosive Medien.

● Energiewirtschaft: Kraftwerkshilfssysteme und Dampfleitungen, hochtemperatur- und verschleißfest.
