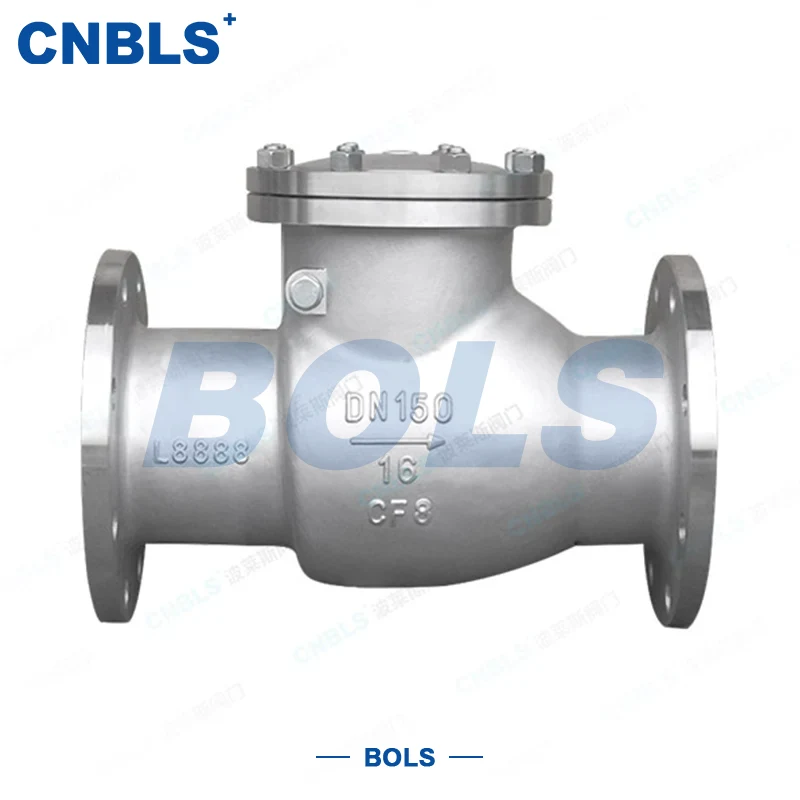

GB-Schwenkflansch-Rückschlagventile aus Edelstahl

GB-Rückschlagventile aus Edelstahl mit Schwenkflansch sind automatische Rückflussverhinderer, die gemäß den nationalen GB-Standards Chinas entwickelt wurden. Der Hauptkörper besteht aus Edelstahl 304/316/316L, und das Ventil öffnet und schließt sich automatisch durch den Druck des Mediums ohne externe Stromversorgung.

Beim Vorwärtsfluss dreht sich die Scheibe zum Öffnen um das Scharnier und sorgt so für einen reibungslosen Durchfluss des Mediums. Im Falle eines Rückflusses schließt sich die Scheibe unter ihrem Eigengewicht und Gegendruck schnell, um den Rückfluss dicht zu blockieren und so Pumpen, Kompressoren, Wärmetauscher und das gesamte Rohrleitungssystem vor Stößen und Beschädigungen zu schützen.

Das Edelstahlmaterial bietet hervorragende Korrosionsbeständigkeit, hohe Temperaturbeständigkeit und Erosionsbeständigkeit, während die Flanschverbindung eine einfache Installation, feste Verbindung und starke Dichtleistung gewährleistet.

GB-Edelstahl-Schwenkflansch-Rückschlagventile werden häufig in Rohrleitungssystemen nach GB-Standard mit hohen Anforderungen an Korrosionsschutz und Abdichtung eingesetzt, beispielsweise in der Petrochemie, der kommunalen Wasserversorgung und -entsorgung, der Energie-, Lebensmittel- und Pharmaindustrie.

Kernproduktvorteile

GB-Standard, hohe Universalität

Abmessungen, Flansche, Drücke und Struktur entsprechen alle den GB-Standards und ermöglichen den direkten Austausch von Haushaltsventilen derselben Spezifikation ohne Probleme bei der Installationsanpassung.

Komplett aus Edelstahl, korrosionsbeständig und langlebig

Geeignet für verschiedene korrosive Umgebungen wie chloriertes Wasser, Säure-Base-, Abwasser- und chemische Medien, mit einer viel längeren Lebensdauer als herkömmliche Ventile aus Kohlenstoffstahl.

Schwingstruktur mit geringem Strömungswiderstand und stabilem Betrieb

Die Scheibe öffnet sich durch Schwingen und sorgt so für einen reibungslosen Durchfluss, einen geringen Druckverlust und ein feinfühliges Öffnen/Schließen, wodurch die Auswirkungen von Wasserschlägen wirksam reduziert werden.

Doppelte Dichtungsoptionen verfügbar

Harte Metalldichtung für hohe Temperaturen und partikelhaltige Bedingungen; PTFE-Weichdichtung für saubere, niedrige Temperaturen und leckagefreie Anforderungen.

Zuverlässige Flanschverbindung und einfache Wartung

Einfache Montage und Demontage, geeignet für verschiedene Industrierohrleitungen, Pumpstationen, Wärmetauscherstationen und Wasseraufbereitungssysteme.

Technische Kernparameter

Design- und Anwendungsstandards

Design, Materialien, Verarbeitung und Werksprüfung dieser Ventilserie entsprechen strikt dem nationalen britischen Standardsystem und zeichnen sich durch hohe Universalität und gute Austauschbarkeit aus.

● Rückschlagklappe: GB/T 12236

● Druck-Temperatur-Bewertung: GB/T 12224

● Baulänge: GB/T 12221

● Flanschstandard: GB/T 9113

● Materialstandards: GB/T 1220, GB/T 13401

● Dichtungsauftragsschweißen: GB/T 17491

● Druck- und Dichtungstest: GB/T 13927

● Installationsspezifikation: GB 50235

Komponentenmaterialien

GB-Rückschlagventile aus Edelstahl mit Schwenkflansch verfügen über ein komplettes Edelstahlgehäuse mit verstärkten Dichtflächen und bieten so eine gleichbleibende Gesamtkorrosionsbeständigkeit und Festigkeit.

● Gehäuse/Haube: Edelstahl 304/316/316L

● Scheibe: Edelstahlgehäuse + Stellite-Hartlegierungsauflage oder weicher PTFE-Dichtungsring

● Sitz: Edelstahlbasis + Hartlegierungsauflage

● Scharniermechanismus: Geschmiedeter Edelstahl; Schaft aus 17-4PH oder 2Cr13

● Flanschdichtung: Spiraldichtung aus 316L

● Schrauben/Muttern: Edelstahl 304/316, gleichbleibende Korrosionsbeständigkeit des Gehäuses

Auswahlhilfe

1. Auswahl nach Druckklasse

● PN10/PN16: Kommunale Wasserversorgung und -entsorgung, zirkulierendes Wasser

● PN25/PN40: Allgemeine Industrie, Ölprodukte, Chemietechnik

● PN63/PN100: Mittlerer bis hoher Druck, hohe Temperatur, Stoßbedingungen

2. Auswahl nach Scheibenstruktur nach Durchmesser

● DN15～DN50: Einscheiben-Schwenktyp, einfache Struktur

● DN65 und höher: Doppel-/Mehrscheibentyp, reduziert Wasserschläge und Vibrationen

3. Auswahl nach Dichtungstyp entsprechend Medium und Temperatur

● Über 200℃, Partikel, hoher Abrieb → Harte Metalldichtung

● ≤200℃, sauberes Medium, keine Leckage erforderlich → PTFE-Weichdichtung

4. Auswahl nach Material entsprechend der Korrosivität

● Schwache Korrosion (Wasser, Luft) → 304

● Mittlere Korrosion (chlorhaltig, schwache Säure) → 316

● Starke Korrosion, extrem niedrige Temperaturen → 316L

5. Flanschflächenanpassung

Bestätigen Sie den Typ des Pipeline-Flansches: RF erhöhte Fläche / FM männlich-weibliche Fläche / RJ Ringverbindungsfläche, um Konsistenz sicherzustellen.

Installation und Wartungv

Installationsanforderungen

● Stellen Sie vor der Installation sicher, dass Druck, Durchmesser, Material und Flanschfläche mit der Rohrleitung übereinstimmen

● In der durch den Pfeil angezeigten Durchflussrichtung einbauen

● Eine horizontale Installation wird bevorzugt; Öffnungsraum auf der Scheibenseite reservieren

● Flanschschrauben über Kreuz und gleichmäßig anziehen

Routinewartung

● Überprüfen Sie regelmäßig Flansche und Ventildeckeldichtungen auf Undichtigkeiten

● Entfernen Sie Verunreinigungen im Ventilhohlraum, um ein Verklemmen des Scharniers zu vermeiden

● Tragen Sie Hochtemperaturfett auf die Scharnierwelle auf

● Verschlissene Dichtflächen können durch Auftragsschweißen repariert werden, um die Betriebskosten zu senken

Fehlerbehebung

● Unsachgemäßes Schließen: Überprüfen Sie die Scheibe, das Scharnier und die Dichtflächen auf Fremdkörper oder Beschädigungen

● Äußere Leckage: Schrauben nachziehen oder Dichtungen austauschen

● Festsitzende Aktion: Zerlegen, interne Verunreinigungen reinigen und Scharniermechanismus korrigieren

Anwendungsbereiche

Mit ihrer Universalität nach GB-Standard, zuverlässiger Korrosionsbeständigkeit und stabiler Abdichtung werden GB-Schwenkflansch-Rückschlagventile aus Edelstahl häufig eingesetzt in:

● Petrochemische Industrie und Prozesspipelines

● Kommunale Wasserversorgung und -entsorgung, Chlorwasseraufbereitung

● Kraftwerke und Kraftwerkshilfsanlagen

● Lebensmittel-, Pharma- und Reinflüssigkeitssysteme

● Metallurgie, Schiffbau, Meerwasser- und andere Rohrleitungen für korrosive Medien
