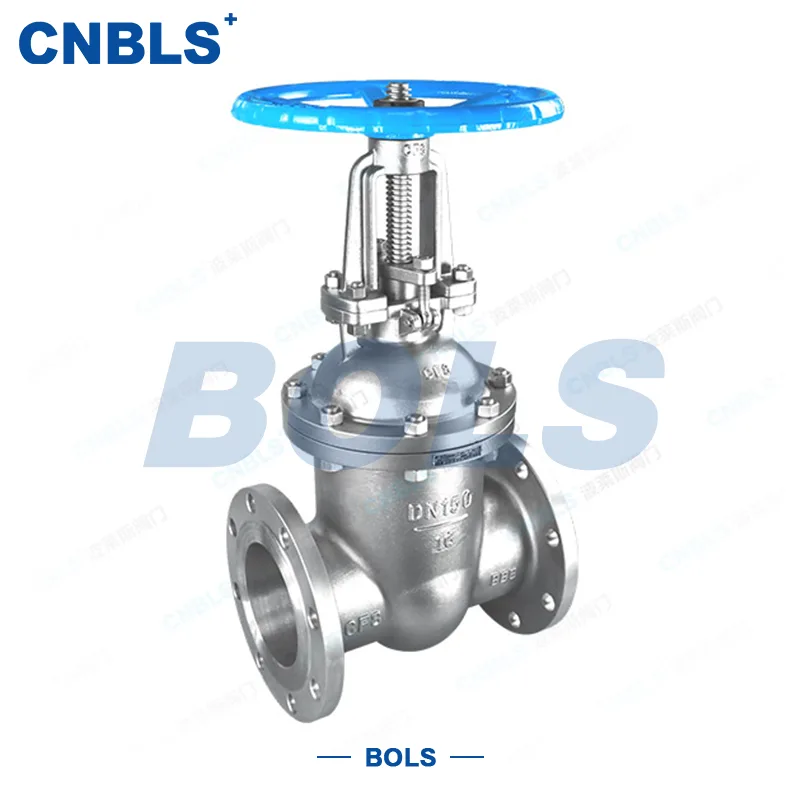

GB-Flanschschieber

Der GB-Flanschschieber ist ein zentrales Industrie-Absperrventil mit nationaler Standard-Flanschverbindung, das ein schieberartiges Schließelement verwendet, um ein vollständiges Öffnen und Schließen von Rohrleitungsmedien zu ermöglichen. Als Hauptstrom-Ein/Aus-Steuerventil in industriellen Flüssigkeitsübertragungssystemen ist es ausschließlich für den Betrieb mit vollem Durchgang, vollständiger Öffnung/vollständiger Schließung ausgelegt und eignet sich nicht zur Durchflussregelung oder Drosselung.

Es verfügt über einen geraden Durchflusskanal mit extrem geringem Flüssigkeitswiderstand, einen stabilen Betrieb unter Arbeitsbedingungen bei mittlerem und hohem Druck, mittlerer und hoher Temperatur und bietet die Hauptvorteile einer einfachen Struktur, einer bequemen Installation und Wartung sowie einer zuverlässigen bidirektionalen Zirkulations- und Dichtungsleistung. Das Ventil besteht aus Kernkomponenten wie Ventilkörper, Ventiloberteil, Schieber, Ventilschaft, Ventilschaftmutter, Stopfbuchse, Packung, Stopfbuchse, Joch und Handrad/Antrieb. Aufgrund seiner hervorragenden Anpassungsfähigkeit an komplexe Arbeitsbedingungen und verschiedene Medien wird der GB-Flanschschieber häufig in der Erdöl-, Chemie-, Elektrizitäts-, Kommunaltechnik- und anderen wichtigen Industriebereichen eingesetzt.

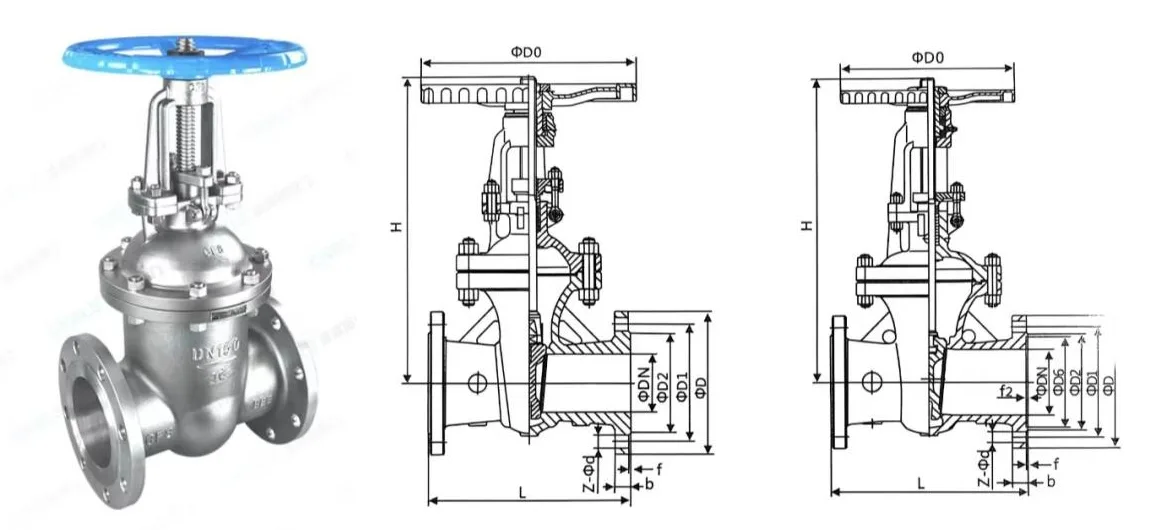

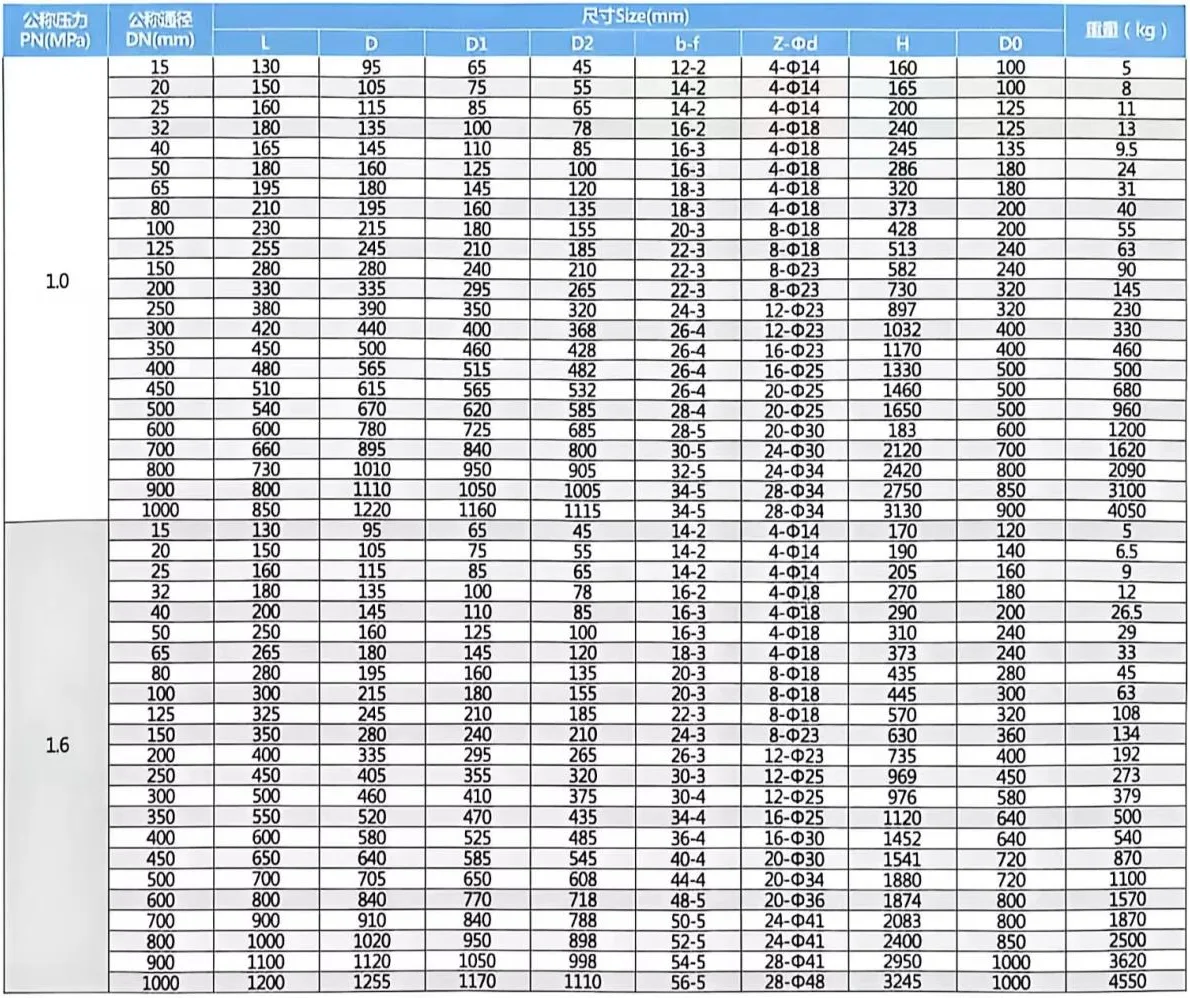

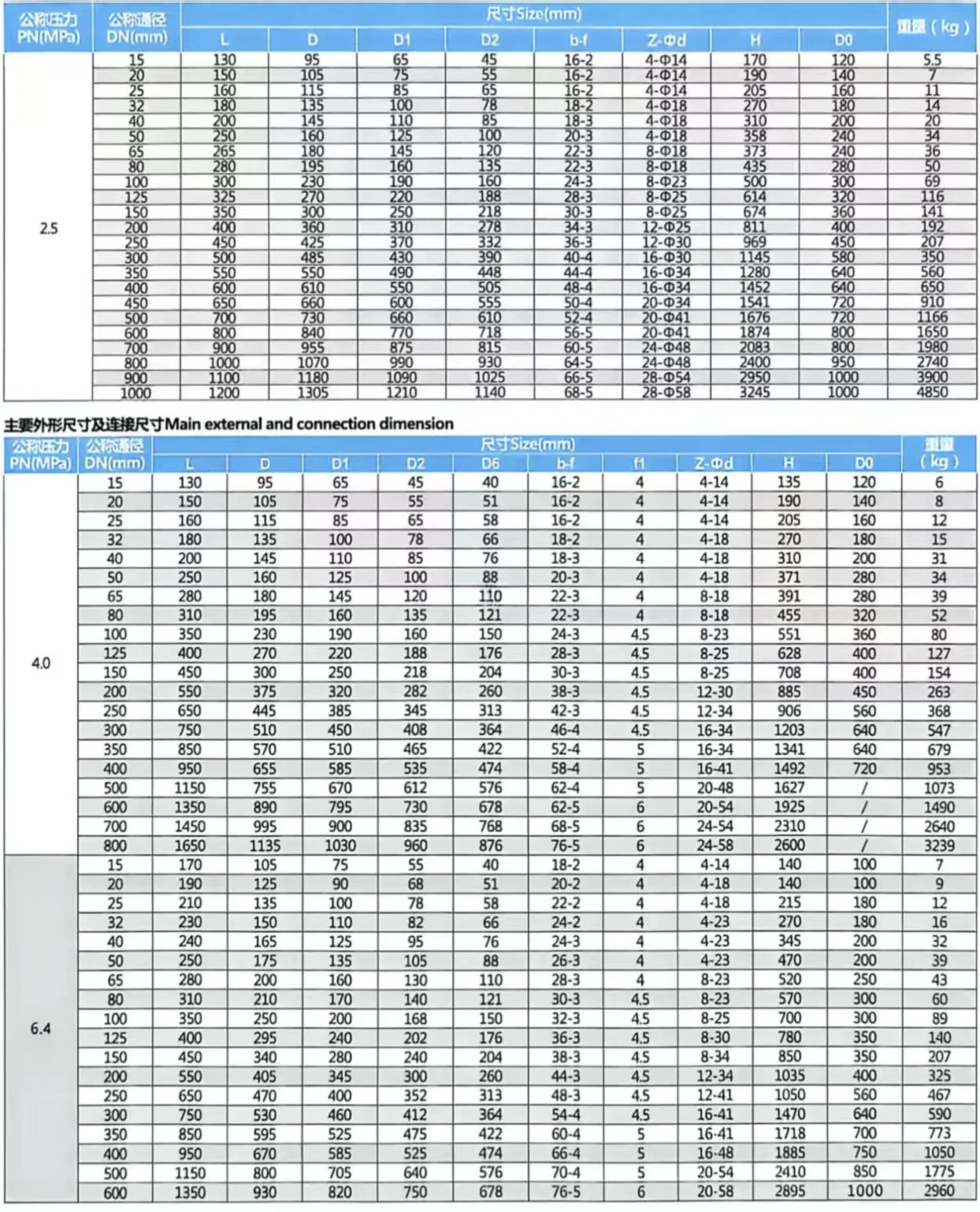

Produktspezifikationen

Funktionsprinzip

Das Funktionsprinzip des GB-Flanschschiebers beruht auf der vertikalen Hubbewegung des Schiebers, die durch den Ventilschaft angetrieben wird, um das Öffnen und Schließen der Rohrleitung zu realisieren, mit einer detaillierten Betriebslogik wie folgt:

Eröffnungsprozess

Durch Drehen des Handrads wird die Mutter des Ventilschafts in Drehung versetzt, wodurch die Drehbewegung in eine lineare Hubbewegung umgewandelt wird, sodass der Ventilschaft den Schieber vertikal anhebt. Wenn der Schieber vollständig in die Position angehoben ist, in der er vollständig von der Dichtfläche des Ventilsitzes getrennt ist, ist der Strömungskanal vollständig frei und das Ventil befindet sich im vollständig geöffneten Zustand, wodurch eine ungehinderte Medienzirkulation mit minimalem Druckverlust erreicht wird.

Abschlussprozess

Durch Drehen des Handrads in die umgekehrte Richtung wird der Ventilschaft angetrieben, um den Schieber vertikal abzusenken. Wenn der Schieber in die Position fällt, in der er vollständig mit der Dichtfläche des Ventilsitzes zusammenpasst, ist der Mediumströmungskanal vollständig blockiert. Der Druck des Rohrleitungsmediums kann dazu beitragen, den Schieber fest gegen den Ventilsitz zu drücken und so eine zuverlässige, harte Dichtung zu bilden, um ein Austreten des Mediums wirksam zu verhindern, und das Ventil befindet sich im vollständig geschlossenen Zustand.

Anwendungsstandards

Hauptanwendungsszenarien

● Industriesektor: Erdöl, Chemieingenieurwesen, Elektrizität, Metallurgie, Erdgastransport, zur Ein-/Aus-Steuerung von Dampf, Ölprodukten, sauren und alkalischen Medien, Gas und anderen industriellen Flüssigkeiten.

● Kommunaler und ziviler Sektor: Städtische Wasserversorgung, Abwasseraufbereitung, Heizungs-, Lüftungs- und Klimaanlagen (HLK) zur zuverlässigen Unterbrechung des Wasserflusses oder Dampfes.

● Besondere Arbeitsbedingungen: Hochtemperatur- und Hochdruckleitungen, Rohrleitungen mit partikelhaltigen Medien, stark korrosive Medien, Fernübertragungsleitungen usw.
