Elektrische Flachschieberventile aus Edelstahl

Auswahl- und Installationspunkte

Eine genaue Auswahl und Standardinstallation wirken sich direkt auf Lebensdauer, Stabilität und Wartungskosten aus.

Materialauswahl

1. Stark korrosive Medien (Säure, Alkali, Schlamm): Edelstahl 316 für hervorragende Korrosionsbeständigkeit.

2.Allgemeine partikelhaltige oder schwach korrosive Medien: Edelstahl 304 für Praktikabilität und Wirtschaftlichkeit.

Aktuatoranpassung

Verwenden Sie bei verschmutzten oder hochviskosen Medien elektrische Antriebe mit hohem Drehmoment und Drehmomentschutz, um ein Blockieren des Schiebers und eine Beschädigung der Komponenten zu verhindern.

Installationsstandard

Verwenden Sie eine Wafer-Installation. Stellen Sie sicher, dass das Ventil koaxial zu den Rohrleitungsflanschen ausgerichtet ist. Schrauben symmetrisch und gleichmäßig anziehen, um Karosserieverformungen zu vermeiden.

Pipeline-Vorbereitung

Entfernen Sie Verunreinigungen, Schweißschlacke und Ablagerungen vor der Installation, um eine Verstopfung des Tors zu verhindern. Für einen besseren Schutz werden vor- und nachgeschaltete Siebe empfohlen.

Elektrische Verkabelung

Befolgen Sie unbedingt den Schaltplan. Verwenden Sie in explosionsgefährdeten Bereichen explosionsgeschützte Antriebe mit ordnungsgemäßer Erdung.

Technische Parameter

Kernattribute

Komponentenmaterialien

Elektrische Zwischenplattenschieber aus Edelstahl bestehen vollständig aus Edelstahl, wobei jede Komponente aus sorgfältig ausgewählten Materialien besteht. Diese Materialien vereinen Korrosionsbeständigkeit, Verschleißfestigkeit und Dichtungsleistung, sodass sie für komplexe Betriebsbedingungen mit Verunreinigungen und starker Korrosion geeignet sind und einen langfristig stabilen Ventilbetrieb gewährleisten. Spezifische Materialien sind wie folgt:

Design- und Herstellungsstandards

Elektrische Zwischenplattenschieber aus Edelstahl werden gemäß strengen nationalen und Industriestandards entwickelt, hergestellt und getestet. Jeder Prozess erfüllt die Spezifikationen und gewährleistet so Produktqualität, stabile Leistung und Eignung für komplexe Arbeitsbedingungen in verschiedenen Branchen. Spezifische Standards sind wie folgt:

● Allgemeines Design: JB/T 8528, CJ/T 282

● Wafer-Abmessungen: GB/T 12221

● Elektrischer Antrieb: GB/T 28270

● Druck-Temperatur-Bewertungen: GB/T 12224

● Prüfung und Inspektion: GB/T 13927, JB/T 9092

● Material: ASTM A182

Modellinterpretation (PZ973H)

● P: Schlammaustrag / Messerstruktur

● Z: Absperrschieber

● 9: Elektrische Betätigung

● 7: Wafer-Verbindung

● 3: Außenschraube und Joch (OS&Y)

● H: Hartlegierungsauflage auf den Dichtflächen

Produktdefinition

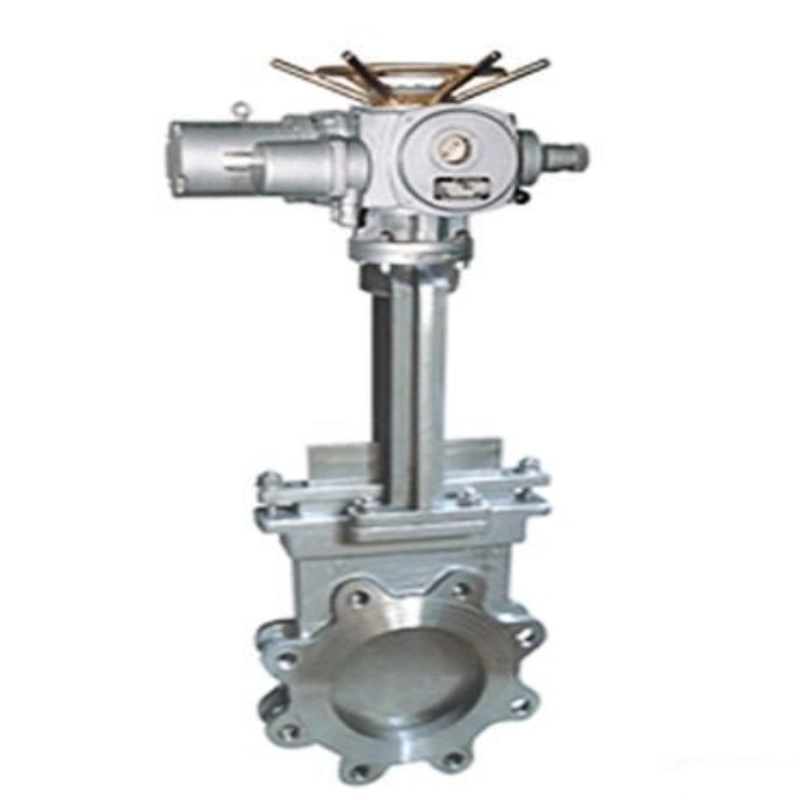

Elektrische Zwischenplatten-Absperrschieber aus Edelstahl (PZ973H) sind Zwischenabsperrventile mit elektrischem Stellantrieb. Sie verfügen über einen scharfen Absperrschieber, der beim Schließen Feststoffe, Fasern und Partikel durchschneidet und so eine Verstopfung der Rohrleitung wirksam verhindert.

Mit seiner kompakten Struktur, dem Durchflussweg mit vollem Durchgang und der komplett aus Edelstahl gefertigten Konstruktion bietet es eine hervorragende Korrosionsbeständigkeit und ist speziell für hochviskose, partikelbeladene und korrosive Medien konzipiert.

Es wird häufig in der Abwasseraufbereitung, im Bergbau, in Zellstoff- und Papiersystemen, in chemischen Schlammsystemen usw. eingesetzt. Die automatische Fernsteuerung verbessert die Automatisierungseffizienz, senkt die Arbeitskosten und gewährleistet einen stabilen Pipelinebetrieb.
