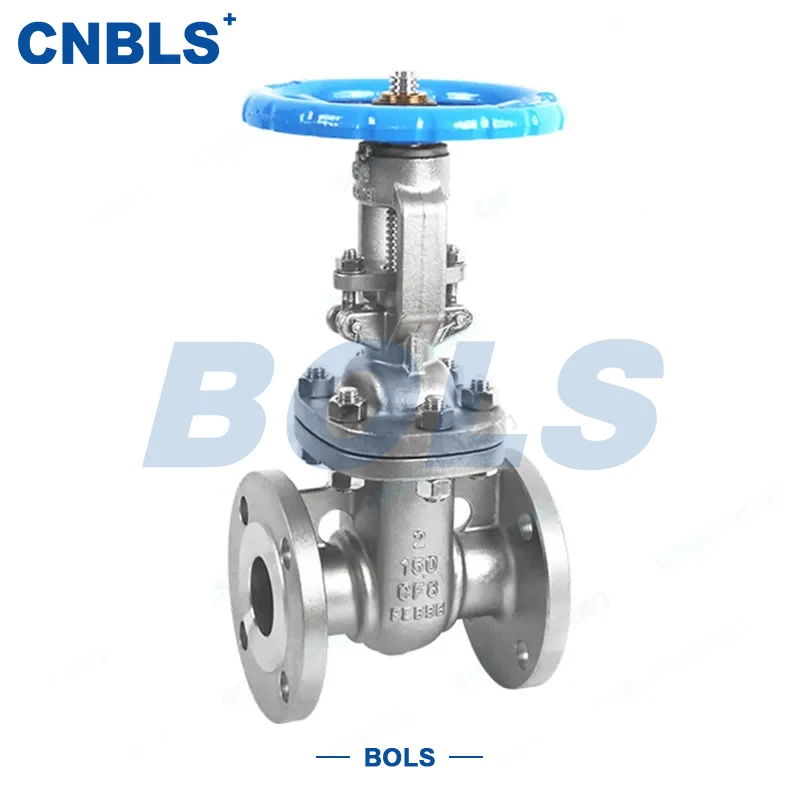

Absperrschieber aus Edelstahl nach amerikanischem Standard

Definition

Der amerikanische Standardschieber Z41H aus Edelstahl ist ein manueller Absperrschieber, der in strikter Übereinstimmung mit API 600 und anderen amerikanischen Standards entwickelt wurde. Es verfügt über eine Flanschverbindung, eine Außenschraube und ein Joch, eine Einzelkeilscheibenstruktur und ein Metall-Hartdichtungsdesign. Angetrieben durch ein Handrad bewegt sich die Schieberscheibe vertikal zur Durchflussrichtung, um das Ein- und Ausschalten der Rohrleitungsmedien genau zu steuern.

Der Ventilkörper besteht aus Edelstahl 304 oder 316 und ist vollständig kompatibel mit amerikanischen Standarddruckstufen und Flanschabmessungen. Dank seiner zuverlässigen Abdichtung und stabilen Struktur wird es häufig unter Arbeitsbedingungen mit mittlerem und hohem Druck in der Erdöl-, Chemie-, Energie- und anderen Industrien eingesetzt und eignet sich besonders für die Beförderung von Wasser, Dampf, Öl und mittelleichten korrosiven Medien.

Dank des standardisierten Designs und der hervorragenden Kompatibilität können Absperrschieber aus Edelstahl nach amerikanischem Standard ohne zusätzliche Änderungen direkt an Rohrleitungen nach amerikanischem Standard angeschlossen werden, wodurch die Installations- und Wartungskosten erheblich gesenkt werden.

Technische Kernparameter

Modellinterpretation

Die Bedeutung jedes Buchstabens und jeder Zahl im Modell Z41H ist für Käufer klar, damit sie die Spezifikationen schnell erkennen können:

● Z: Absperrschieber, definiert als Hauptventiltyp für die Ein-Aus-Steuerung von Rohrleitungen, geeignet für amerikanische Standardbedingungen.

● 4: Flanschverbindung, gemäß ASME B16.5 / ASME B16.47, mit fester Verbindung.

● 1: Außenschraube und Joch, Einzelkeilscheibe, reibungsloser Betrieb, einfache Statusüberwachung und Wartung.

● H: Mit Hartlegierung überzogene Sitzfläche, die Verschleißfestigkeit, Erosionsbeständigkeit und zuverlässige Abdichtung hervorhebt.

Kernattribute

● Struktur: Außenschraube und Joch, starre Keilscheibe, stabile Struktur, sanftes Anheben ohne Blockieren.

● Anschluss: Amerikanischer Standard-Flanschanschluss (ASME B16.5 / ASME B16.47), RF und RTJ verfügbar.

● Dichtung: Harte Metalldichtung mit harter Legierungsauflage, keine Leckage, erfüllt API 600.

● Betätigung: Manuell (Standard), elektrisch oder pneumatisch (optional) zur Automatisierung.

● Material: Edelstahl 304/316, ausgezeichnete Korrosionsbeständigkeit.

● Druck: Klasse 150 / 300 / 600 / 900 für Mittel- und Hochdruckanwendungen.

● Größe: NPS ½"–NPS 36" (DN15–DN900), Standardbereich DN15–DN600.

Komponentenmaterialien

● Ventilkörper/Oberteil: Edelstahl 304 (ASTM A351 CF8), 316 (ASTM A351 CF8M).

● Dichtfläche: Edelstahl mit Stellite-Überzug, verschleißfest und hochtemperaturbeständig.

● Ventilschaft: Edelstahl 304/316, vergütet und nitriert für hohe Festigkeit.

● Scheibe: Edelstahlsubstrat mit harter Legierungsauflage, robust und verschleißfest.

● Stopfbuchspackung: Flexibler Graphit + PTFE, hochtemperatur- und korrosionsbeständig.

● Handrad: Kohlenstoffstahl mit Beschichtung; Edelstahl für korrosiven Einsatz verfügbar.

Design- und Herstellungsstandards

● Absperrschieber-Design: API 600

● Persönlich: ASME B16.10

● Flanschabmessungen: ASME B16.5, ASME B16.47

● Druck-Temperatur-Bewertung: ASME B16.34

● Inspektion und Test: API 598

Auswahl- und Installationspunkte

Auswahlpunkte

● Wählen Sie 316 für stark korrosive/chloridhaltige Medien, 304 für allgemeine Korrosion.

● Druckklasse genau zuordnen; Überprüfen Sie die Wandstärke für Klasse 300 und höher.

● Handbuch für kleine / niederfrequente Rohrleitungen; elektrisch / pneumatisch für die Automatisierung.

● Verwenden Sie ASME-Standardgrößen zur direkten Anpassung an amerikanische Rohrleitungen.

Installationspunkte

● Reservieren Sie ausreichend Platz für das Anheben des Vorbaus und die Bedienung per Handrad.

● Flanschschrauben gemäß ASME-Spezifikationen symmetrisch und gleichmäßig anziehen.

● Führen Sie vor der Installation Gehäuse- und Dichtungstests durch.

● Reinigen Sie die Rohrleitung vor dem Einbau von Verunreinigungen, Schweißschlacke und Öl.

Zusammenfassung der Produktvorteile

Z41H-Edelstahlschieber nach amerikanischem Standard werden streng nach API 600 und anderen amerikanischen Standards hergestellt und sind für Mittel- und Hochdruckanwendungen in der Erdöl-, Chemie-, Energie- und anderen Industriezweigen konzipiert.

Dank der hochwertigen Hartdichtungsstruktur aus Edelstahl und Metall bieten die Ventile eine zuverlässige Abdichtung, einfache Bedienung und eine lange Lebensdauer. Sie sind vollständig kompatibel mit amerikanischen Standard-Druckstufen und -Flanschen und ermöglichen einen direkten Rohrleitungsanschluss ohne Modifikation.

Mit vollständigen Spezifikationen, flexibler Betätigung und optionalen Materialien lösen sie effektiv Probleme wie schlechte Kompatibilität, unzureichende Abdichtung und kurze Lebensdauer. Es ist eine zuverlässige Lösung für die Ein-Aus-Steuerung in amerikanischen Standard-Rohrleitungssystemen.
