Flanschschieber

Tests mit Medien wie Wasser, Öl und Dampf bestätigen einen extrem geringen Strömungswiderstand und eine leckagefreie Dichtungsleistung bei starren Schiebern; Die Flanschschieber unterstützen verschiedene Betätigungsmethoden, darunter manuelle, Schneckengetriebe-, pneumatische und elektrische Antriebe. Als professioneller Ventillieferant hält sich Bolaisi während des gesamten Gieß-, Bearbeitungs- und Druckprüfprozesses strikt an die Qualitätskontrollstandards und erfüllt die Anforderungen für eine vollständige Absperrung in Rohrleitungen mit großem Durchmesser in Sektoren wie kommunaler Wasserversorgung, Fernwärme, Petrochemie, Stromerzeugung, Metallurgie und Gasverteilung.

Ausführliche Einführung

Bolaisi ist auf die Forschung und Entwicklung sowie die Herstellung von industriellen Flüssigkeitsabsperrventilen spezialisiert und verfügt über eine Produktionsbasis für Edelstahlventile in Wenzhou, Zhejiang. Als zuverlässiger Lieferant für Fluid-Rohrleitungssysteme hat das Unternehmen ein umfassendes, geschlossenes Qualitätskontrollsystem etabliert. Dies umfasst alles von der Fehlererkennung an rohen Stahlmaterialien, dem Gießen und der Wärmebehandlung des Ventilkörpers, dem präzisen Anschnittschleifen und der Packungsmontage bis hin zur zweistufigen Prüfung (hydrostatisch und pneumatisch) des fertigen Produkts. Vor Verlassen des Werks wird jeder Absperrschieber einer Simulationsprüfung auf Hoch-/Tieftemperaturleistung und Druckbeständigkeit unterzogen. Mit langjähriger Erfahrung in der Herstellung von Absperrschiebern konzentriert sich die Marke auf Produkte, die sich durch geringen Strömungswiderstand, keine Leckage und lange Lebensdauer auszeichnen. Alle Daten zu Druckwerten, Dichtungsfähigkeiten und Hochtemperaturleistung stammen aus langfristigen, realen Pipelinetests, um ehrliche und genaue Spezifikationen zu gewährleisten. Produktzeichnung

Produktspezifikationen

1. Marke/Modell: Bolaisi Z41H/W-10P/16P/25P/40P/64P

2. Gehäusematerial: WCB-Gussstahl / Edelstahl 304 oder 316 (hochtemperatur- und korrosionsbeständig)

3. Nenndurchmesser: DN15–DN1200

4. Dichtungstyp: PTFE-Weichdichtung oder Metall-auf-Metall-Hartdichtung

5. Druckstufe: PN10/PN16/PN25/PN40/PN64

6. Flussrichtung: Bidirektionaler Fluss; Der Keilverschluss sorgt für eine bidirektionale Abdichtung

7. Verbindungstyp: GB-Standardflansch oder ANSI-Standardflansch

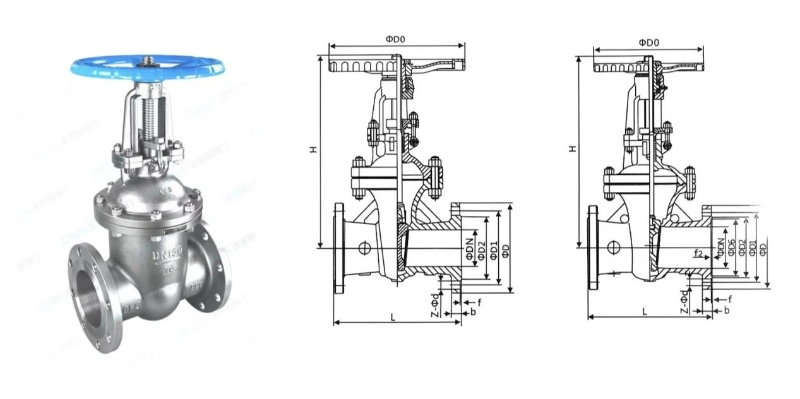

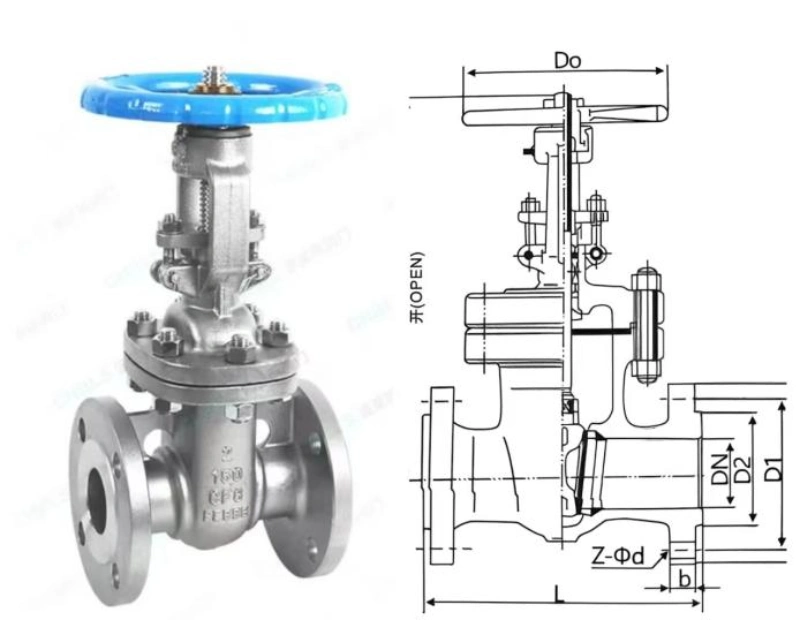

8. Ventilstruktur: Keil-Doppelscheiben-Durchgangsschieber

9. Anwendbare Medien: Sauberes Wasser, Öl, Erdgas, Hochtemperaturdampf, leicht korrosive Flüssigkeiten

10. Betriebstemperatur: Weichdichtung≤150°C; Hartdichtung aus Metall≤425°C

11. Betätigungsmethode: Standard-Handbetrieb; Optional sind Schneckengetriebe, pneumatische oder elektrische Antriebe erhältlich

12. Öffnungs-/Schließprinzip: Der Schaft hebt das Tor an, um es vollständig zu öffnen; senkt das Tor ab, um die Pipeline vollständig abzusperren; kein Drosselverlust

Anwendungsszenarien

Industriesektor: Erdöl, chemische Verarbeitung, Stromerzeugung, Metallurgie und Erdgastransport; Wird zur Durchflussregelung (Ein/Aus) von Dampf, Öl, Säuren/Laugen, Brenngas usw. verwendet.

Kommunal und zivil: Städtische Wasserversorgung, Abwasserbehandlung und HVAC-Systeme; Wird verwendet, um den Wasser- oder Dampffluss zu unterbrechen.

Besondere Betriebsbedingungen: Hochtemperatur-/Hochdruckleitungen, partikelhaltige Medien, stark korrosive Medien, Fernübertragungsleitungen usw.

Auswahlhilfe Nenndurchmesser

Standardgrößen: DN15–DN600; Sondergrößen für DN700 verfügbar–DN1200.

Nenndruck

Am häufigsten: PN10, PN16, PN25, PN40; Hochdruckanwendungen: PN64. Verwenden Sie Niederdruckventile nicht für Hochdruckanwendungen.

Flanschstandard

Allgemeiner Dampf, Wasseraufbereitung, Standardprojekte→ RF (Erhabenes Gesicht)

Hoher Druck, Verhinderung von Dichtungsausbrüchen→ FM (weibliches/männliches Gesicht)

Giftige oder gefährliche chemische Medien→ TG (Feder- und Nutfläche)

Hohe Temperatur/Druck, überhitzter Dampf, Wärmeträgeröl→ RJ (Ringverbindungsfläche)

Ventilkörpermaterial

WCB (Code C), z. B. Z41H-25C

Temperaturbereich: -29 °C°C bis 425°C

Medien: Sattdampf, Wärmeträgeröl, Umlaufwasser, Diesel, Schmieröl, nicht korrosive Öle

CF8 304 Edelstahl (Code P), z. B. Z41W-16P

Temperatur: -20°C bis 425°C

Medien: Schwach saures Abwasser, Medien in Lebensmittelqualität, Leitungswasser, leicht korrosive chemische Flüssigkeiten

CF3M 316L Edelstahl (Code RL), z. B. Z41W-16RL

Temperatur: -20°C bis 425°C

Medien: Chloridhaltige Medien, Meerwasser, schwach saure/alkalische chemische Rohstoffe; überlegene Korrosionsbeständigkeit im Vergleich zu 304

Dichtungstyp

Z41H (Cr13-Metall-auf-Metall-Hartdichtung)

Dichtfläche: Cr13-Edelstahlauflage; Temperaturbeständigkeit≤425°C

Geeignet für: Dampf, Öle und saubere Medien ohne große Partikel

Bestes Preis-Leistungs-Verhältnis; bevorzugte Wahl für Standard-Wärmetechnikprojekte. Z41Y (Aufpanzerung aus Stellite-Legierung)

Hervorragende Verschleißfestigkeit, Hochtemperaturbeständigkeit und Erosionsbeständigkeit; Hält Temperaturen bis zu 550 °C stand°C.

Empfohlene Anwendungen: Überhitzter Dampf, Wärmeträgeröl, Medien, die Staub oder Kohlenstoffpartikel enthalten, und Rohrleitungen, die häufig geöffnet/geschlossen werden müssen.

Der Z41Y ist die bevorzugte Wahl für pulverförmige und körnige Medien, da die Dichtfläche eine hohe Verschleißfestigkeit aufweist.

Z41W (Integrierte Dichtfläche direkt aus dem Ventilgehäuse gefertigt)

Das Ventilkörpermaterial selbst dient als Dichtfläche (üblicherweise für Ventile aus Edelstahl 304/316 verwendet).

Nur für saubere, korrosive Medien ohne harte Partikel geeignet; Nicht empfohlen für schlamm- oder staubhaltige Medien, da diese leicht die Dichtfläche zerkratzen können.

Betätigungsmethoden

DN40–DN200: Manuelles Handrad (Standardkonfiguration).

DN250 und größer: Kegelradantrieb empfohlen, um das Betätigungsdrehmoment zu reduzieren und das Öffnen/Schließen zu erleichtern.

Zur automatisierten Fernsteuerung: Elektrische oder pneumatische Antriebe können installiert werden.

Pre-Sales-Service | Professionelle Beratung und risikofreie Auswahl

Kostenloser professioneller Auswahlservice: Wir passen Ventilmodelle genau auf die Rohrleitungsmedien, Temperatur, Druck, Betriebsbedingungen, Flanschstandards und Anwendungsszenarien des Kunden an und eliminieren so Projektrisiken, die durch falsche Modell-, Material- oder Dichtungsstrukturauswahl verursacht werden.

Präzise Angebotserstellung und Lösungsplanung: Wir berechnen die Kosten individuell anhand der Kundenparameter, Mengen und Individualisierungsanforderungen und erstellen detaillierte Angebote und optimale Lösungen—Wir bieten transparente, angemessene Preise ohne willkürliche Aufschläge oder Abstriche bei den Materialien.

Bereitstellung technischer Daten und Qualifizierungsdokumente: Wir bieten vor dem Verkauf kostenlosen Zugang zu Produktzeichnungen, Maßangaben, Materialdetails, Druck-/Temperaturwerten, Fabrikqualifikationen und Werkstattkapazitäten und erleichtern so die Projektinitiierung, die Einreichung von Genehmigungen und die Registrierung von Angeboten.

Kostenlose Musterinspektion, Werksbesichtigungen und Videoinspektionen: Wir unterstützen Musterbewertungen, Online-Videotouren durch Produktionslinien und Echtzeit-Werkstattaufnahmen, sodass Kunden den gesamten Produktions-, Drucktest- und Qualitätskontrollprozess vor Ort überprüfen können.

In-Sales-Service | End-to-End-Tracking, strenge Qualitäts- und Terminkontrolle

Überprüfung der Bestelldetails: Doppelte Überprüfung von Modell, Material, Druckstufe, Standards, Verbindungstyp, Verpackungsanforderungen und Versanddaten, um Fehler, Auslassungen oder Parameterabweichungen auszuschließen.

Produktionsverfolgung und -aktualisierungen: Foto- und Videoaktualisierungen während des gesamten Prozesses in Echtzeit—Dazu gehören Planung, Bearbeitung, Ventilmontage, Dichtungseinstellung und abschließende Druckprüfung—Halten Sie Ihre Kunden jederzeit über den Produktionsfortschritt auf dem Laufenden.

Umfassende Qualitätskontrolle und individuelle Druckprüfung: Jedes Ventil wird vor Verlassen des Werks einer 1,5-fachen hydrostatischen Schalenprüfung und Niederdruck-Luftdichtheitsprüfungen unterzogen. Es werden nur leckagefreie, einwandfreie Einheiten gelagert, wodurch die strikte Einhaltung der Abnahmestandards gewährleistet ist.

Standardisierte Exportverpackung: Verwendung von Rostschutzbehandlungen, schlagfester Verpackung und Massivholzpaletten oder Holzkisten in Exportqualität, um Rost, Beschädigung oder Verformung während der Seefracht und Logistik zu verhindern.

Komplettes Dokumentationspaket: Gleichzeitige Bereitstellung von Verträgen, Rechnungen, Packlisten, Qualitätsprüfberichten, Druckprüfberichten, Materialzertifikaten und Zollabfertigungsdokumenten. Alle Daten werden auf Konsistenz überprüft, was den Kundenabgleich, die Buchhaltung, die Zollabfertigung, Steuerrückerstattungen und die Projektannahme erleichtert.

Pünktliche Lieferung: Eine etablierte Produktionsplanung gewährleistet eine stabile Lieferung sowohl für Großserien- als auch für Sonderanfertigungen. Zeitpläne werden ohne willkürliche Verzögerungen strikt eingehalten.

Kundendienst | Schnelle Reaktion, sorgenfreie Garantie

Langfristige Garantie: Für original werkseitig hergestellte Ventile gilt eine formelle Garantie. Innerhalb der Garantiezeit werden kostenlose Reparatur, Ersatz und technischer Support für Probleme bereitgestellt, die nicht auf menschliches Versagen oder Betriebsmissbrauch zurückzuführen sind.

Schnelle Reaktion rund um die Uhr: Sofortige Beratung, Reaktion und Lösung bei Installationsfragen, Betriebsstörungen oder Anwendungskompatibilitätsproblemen—Keine Verzögerungen oder Fehltritte.

Installationsanleitung und technischer Support: Kostenlose Beratung zu Installationsmethoden, Vorsichtsmaßnahmen bei der Verwendung und Wartungsverfahren zur Gewährleistung eines ordnungsgemäßen Betriebs (z. B. striktes Drosselungsverbot für Absperrschieber, Erläuterungen zur Hochtemperatureignung für hart abgedichtete Ventile usw.).

Korrekte Bearbeitung von After-Sales-Problemen: Sofortige Überprüfung, Ersatz oder Behebung bei Transportschäden, Produktfehlern oder Kompatibilitätsproblemen, um die reibungslose Annahme von Kundenprojekten und Exportaufträgen sicherzustellen. Umfassende After-Sales-Unterstützung für den Exporthandel: Wir unterstützen ausländische Kunden bei Zollabfertigungsanfragen, der Einreichung von Dokumenten und der Koordination des Zielhafens, um die reibungslose Abwicklung internationaler Bestellungen sicherzustellen.

Warum sollten Sie sich für Absperrschieber nach GB-Standard von Bolaisi entscheiden?

Suchen Sie einen Absperrschieber nach GB-Standard, der sich durch große Bohrung, geringen Strömungswiderstand, hohe Temperaturbeständigkeit und Automatisierungskompatibilität auszeichnet? Wählen Sie den Absperrschieber der Serie Z41 von Bolaisi. Diese Ventile werden mit ausgereiften Edelstahlgussverfahren hergestellt und durch umfangreiche Rohrleitungstests unter verschiedenen Betriebsbedingungen validiert. Sie unterliegen in jeder Phase einer strengen Qualitätskontrolle. Als professioneller Lieferant von Industrieventilen bieten wir eine Komplettlösung mit einem umfassenden Spektrum an Spezifikationen und Druckstufen—deckt Rohrgrößen von DN15 bis DN1200 ab—Dadurch wird die Abschaltung der Hauptleitung sicherer und die Wartung problemloser. Wenn Sie sich für Absperrschieber nach GB-Standard von Bolaisi entscheiden, profitieren Sie von vier Hauptvorteilen: extrem geringer Strömungswiderstand, bidirektionale Leckagefreiheit, hohe Temperaturbeständigkeit und einfache Automatisierungsintegration.

FAQ (häufig gestellte Fragen)

F1: Können Absperrschieber zur Regulierung des Durchflusses verwendet werden oder über längere Zeiträume in teilweise geöffneter Position betrieben werden?

A: Absperrschieber sind für den vollständig geöffneten/vollständig geschlossenen Absperrbetrieb ausgelegt; Die Verwendung zur Drosselung (Teilöffnung) wird nicht empfohlen. Bei längerem Teilöffnen wird die Dichtfläche des Schiebers einer schnellen Flüssigkeitserosion ausgesetzt, was zu schnellem Dichtungsverschleiß und interner Leckage führt. Zur Durchflussregulierung werden Durchgangsventile oder Regelventile empfohlen.

F2: Welcher Dichtungstyp sollte für Hochtemperaturanwendungen (400 °C) ausgewählt werden?°C) Dampfleitungen?

A: Für Dampftemperaturen über 150°C: Es müssen hartdichtende Metall-auf-Metall-Absperrschieber verwendet werden. Für Wasser, Gas oder Öl mit Umgebungstemperatur sind PTFE-Weichdichtungen geeignet und kostengünstiger.

F3: Können WCB-Ventilgehäuse aus Gussstahl für Meerwasser oder Medien mit hohem Chloridionengehalt verwendet werden?

A: WCB-Kohlenstoffstahl ist nur für sauberes Wasser, Dampf und Öl geeignet. Für korrosive Umgebungen mit hohem Chloridionengehalt—wie Meerwasser oder Beizprozesse—Es sind Ventilkörper aus Edelstahl (304 oder 316) erforderlich.

F4: Wenn am Ventilschaft eine leichte Undichtigkeit auftritt, muss das Ventil zur Reparatur aus der Rohrleitung entfernt werden?

A: Der Ventilkörper muss nicht entfernt werden. Reparaturen können einfach durch Lösen der oberen Stopfbuchse und Ersetzen der inneren flexiblen Packung durchgeführt werden; Der Prozess ist unkompliziert und minimiert Ausfallzeiten.

F5: Kann ein elektrischer Stellantrieb an einem manuellen Absperrschieber nachgerüstet werden?

A: Ja. Da die Ventilkörper über standardisierte verlängerte Schäfte verfügen, kann eine Automatisierungsverbesserung erreicht werden, indem das Ventil einfach mit einem elektrischen oder pneumatischen Antrieb mit dem entsprechenden Drehmoment kombiniert wird—Das Ventilgehäuse selbst muss nicht ausgetauscht werden.

F6: Können PN16- und PN25-Flansche miteinander verbunden werden?

A: Das Mischen wird nicht empfohlen. Flansche mit unterschiedlichen Druckstufen unterscheiden sich in Dicke, Schraubenspezifikationen und Druckfestigkeitsstandards. Ihre Vermischung birgt Sicherheitsrisiken wie Hochdruckleckagen oder Flanschverformungen. Die Auswahl muss mit dem Auslegungsdruck der Rohrleitung übereinstimmen.

F7: Wie kann die Schwierigkeit beim Betrieb von Absperrschiebern mit großem Durchmesser (DN600 und höher) gelöst werden?

A: Absperrschieber mit großem Durchgang sind standardmäßig mit einem Schneckengetriebemechanismus ausgestattet, um das für den manuellen Betrieb erforderliche Drehmoment zu reduzieren. Bei Automatisierungsprojekten werden elektrische oder pneumatische Antriebe eingebaut, um ein ferngesteuertes Öffnen und Schließen per Tastendruck zu ermöglichen.

F8: Wie oft sollten Absperrschieber gewartet werden? Müssen Verschleißteile regelmäßig ausgetauscht werden?
