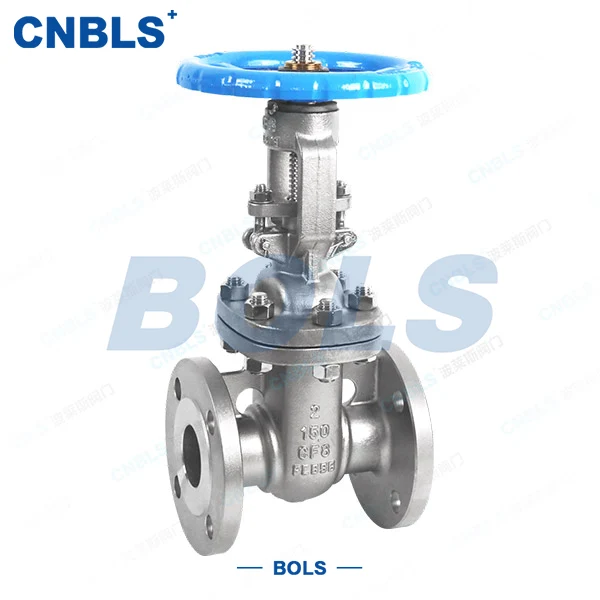

ANSI-Flanschschieber

ANSI-Flanschschieber verwenden Flanschverbindungen für die Rohrleitungsinstallation. Ihre Hauptfunktion besteht darin, die Kontrolle über das Medium bei vollständiger Öffnung oder vollständiger Schließung zu gewährleisten. Sie sind nicht zur Durchflussregulierung oder -drosselung ausgelegt. Diese Ventile bieten deutliche Vorteile, darunter einen geringen Strömungswiderstand, eine hervorragende Dichtleistung und bidirektionale Kompatibilität. Bei Verwendung einer Schieberscheibe als Öffnungs- und Schließelement verläuft die Bewegungsrichtung senkrecht zur Richtung des Flüssigkeitsflusses. Das Ventil wird über ein Handrad oder einen Stellantrieb betätigt und ermöglicht entweder einen vollständig geöffneten oder vollständig geschlossenen Durchflussweg. Strukturell werden sie in Keil-Typ- und Parallel-Gate-Typen eingeteilt; Basierend auf der Spindelkonstruktion werden sie in Ventile mit steigender Spindel oder nicht steigender Spindel unterteilt. Zu den verfügbaren Betätigungsmethoden gehören manuelle, zahnradbetriebene, pneumatische und elektrische Antriebe, wodurch sie sich gut für automatisierte Systeme und hochfrequente Betriebsumgebungen eignen.

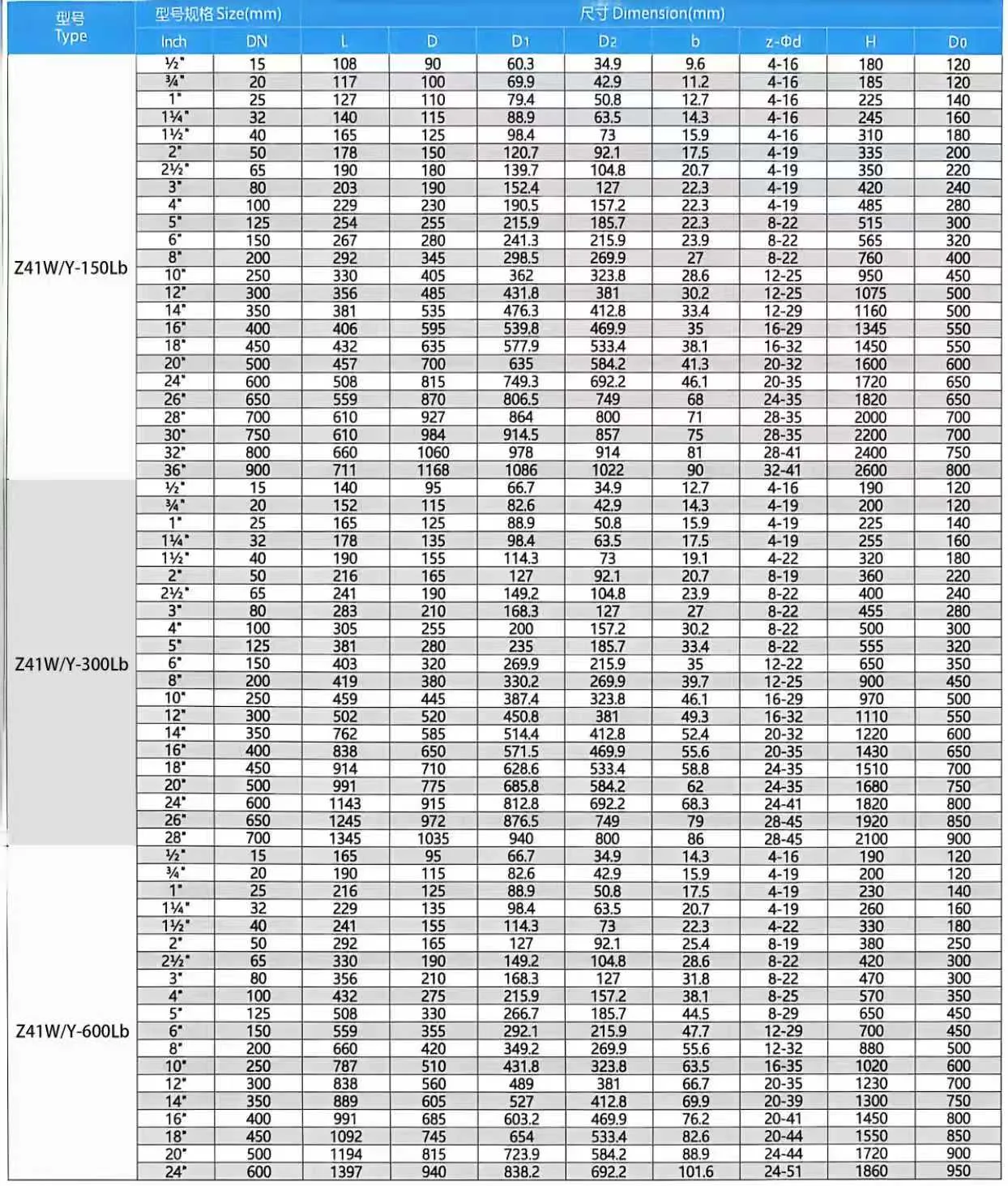

Produktspezifikationen

Hauptanwendungen

● Energiesektor: Weit verbreitet bei der Ölförderung, Erdgas-Ferntransportleitungen und Raffinerieanlagen, perfekt kompatibel mit Dampf, Ölprodukten, Brenngas und sauren Medien, die Schwefelwasserstoff enthalten.

● Industrielle und chemische Verarbeitung: Geeignet für die Chemie-, Elektrizitäts- und Metallurgieindustrie, eingesetzt in Rohrleitungen, die Säure, Alkali, stark korrosive Medien und Hochtemperaturmedien mit Feststoffpartikeln transportieren.

● Kommunale Infrastruktur: Ideal für städtische Wasserversorgung und -entsorgung, Heizungs-, Lüftungs- und Klimaanlagen (HLK-Systeme) mit hervorragender Anpassungsfähigkeit an Niederdruckleitungen für saubere Medien.

Funktionsprinzip

Der ANSI-Flanschschieber von Bolaisi steuert das Ein-/Ausschalten und den Durchfluss des Mediums durch die Hubbewegung der Schieberplatte senkrecht zur Strömungsrichtung des Fluids.

1. Öffnungsvorgang

Drehen Sie das Handrad im Uhrzeigersinn, das Gewinde des Ventilschafts dreht sich, um die Schieberplatte nach oben anzuheben. Wenn die Schieberplatte den Ventilsitzkanal vollständig verlässt, ist die Rohrleitung vollständig angeschlossen und das Medium fließt reibungslos und mit äußerst geringem Druckverlust.

2. Schließvorgang

Drehen Sie das Handrad gegen den Uhrzeigersinn. Der Ventilschaft bewegt die Schieberplatte nach unten. Die keilförmige Schieberplatte drückt sich nach und nach dicht an die Dichtflächen der Ventilsitze auf beiden Seiten an und sorgt so für eine leckagefreie Absperrung des Rohrleitungsmediums.
