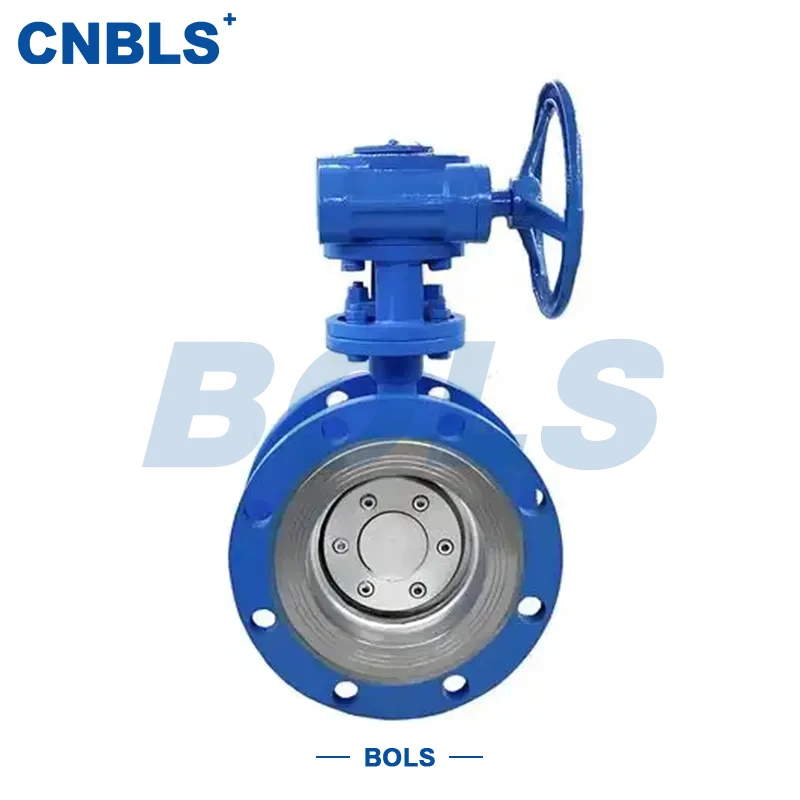

Absperrklappen mit Schneckengetriebe und Flanschausführung aus Metall mit harter Dichtung

Die schneckengetriebene, hartdichtende Absperrklappe aus Edelstahl D343H in Flanschausführung ist eine Absperrklappe in Industriequalität, die für Hochtemperatur-, Hochdruck- und komplexe Medienbedingungen entwickelt wurde. Dank des dreifach versetzten Designs, der Flanschverbindung und des Schneckengetriebeantriebs erreicht es eine zuverlässige Abdichtung bei gleichzeitig niedrigem Betriebsdrehmoment und stabiler Drosselleistung.

Da es sich um hartdichtende Metall-Absperrklappen mit Schneckengetriebeflansch handelt, bestehen die druckführenden Komponenten hauptsächlich aus Edelstahl, kombiniert mit einer hartdichtenden Metallstruktur. Dies gewährleistet eine stabile Dichtungsleistung und strukturelle Festigkeit auch bei Langzeitbetrieb bei hohen Temperaturen, Partikelerosion und häufigen Zyklen und eignet sich daher für Industriesysteme mit hohen Sicherheits- und Haltbarkeitsanforderungen.

Strukturelles Design und Funktionsprinzip

Dreifach-Offset-Design

Das Ventil verfügt über Axial-, Radial- und Winkelversätze, sodass sich die Scheibe während des Betriebs schnell vom Sitz lösen kann. Dadurch wird Gleitreibung zwischen metallischen Dichtflächen vermieden, der Verschleiß deutlich reduziert und die Lebensdauer verlängert. In der letzten Schließphase sorgt die exzentrische Geometrie für eine zuverlässige Metall-auf-Metall-Kompression für eine stabile Abdichtung.

Schneckengetriebebetätigung

Der Schneckengetriebeantrieb bietet ein großes Untersetzungsverhältnis, wodurch das manuelle Betätigungsdrehmoment erheblich gesenkt wird – besonders geeignet für Anwendungen mit großem Durchmesser und hohem Differenzdruck. Darüber hinaus bietet er eine Selbsthemmungsfähigkeit, die eine Umkehrung der Ventilposition bei Systemdruckschwankungen verhindert und die Betriebssicherheit erhöht. Bei Durchflussregelungsanwendungen ermöglicht das Schneckengetriebe eine sanfte und präzise Winkeleinstellung.

Flanschverbindung

Beide Enden des Ventils verfügen über Flanschanschlüsse gemäß GB/T 9113 oder ANSI B16.5. Dies gewährleistet eine hohe Verbindungsfestigkeit, zuverlässige Abdichtung sowie eine einfache Installation, Demontage und Wartung und ist somit ideal für den Langzeitbetrieb in festen Rohrleitungssystemen.

Wichtige Produktmerkmale

Die vollständig aus Edelstahl gefertigte druckfeste Struktur bietet hervorragende Korrosionsbeständigkeit und Hochtemperaturfestigkeit

Metallhartdichtungsdesign, geeignet für Medien mit hoher Temperatur, hohem Druck und Partikeln

Der Schneckengetriebeantrieb gewährleistet einen reibungslosen Betrieb, ideal für Anwendungen mit großem Durchmesser und hohem Drehmoment

Die dreifach versetzte Struktur reduziert den Verschleiß und verlängert die Lebensdauer der Dichtung

Standardisierte Flanschverbindung bietet hohe Systemkompatibilität

Diese hartdichtenden Absperrklappen aus Metall mit Schneckengetriebe und Flansch weisen klare Vorteile in Bezug auf Zuverlässigkeit, Wartbarkeit und langfristige Betriebskosten auf.

Typische Anwendungen

In diesen anspruchsvollen Umgebungen liefern die hartdichtenden Absperrklappen aus Metall mit Schneckengetriebeflansch eine langfristig stabile Leistung und tragen dazu bei, ungeplante Ausfallzeiten zu reduzieren.

Technische Kernparameter (Zusammenfassung)

Auswahl- und Nutzungsempfehlungen

Bei der Auswahl sollten Faktoren wie Medieneigenschaften, Systemdruck, Betriebstemperatur und Zyklenfrequenz sorgfältig bewertet werden. Für abrasive oder partikelbeladene Medien werden Stellite-geschweißte Dichtungspaare empfohlen. Für stark korrosive Umgebungen werden Materialien aus 316L- oder Duplex-Edelstahl bevorzugt.

Durch die richtige Auswahl und standardisierte Wartung wird die Betriebsstabilität und Lebensdauer der hartdichtenden Absperrklappen aus Metall mit Schneckengetriebeflansch erheblich verbessert.

Abschluss

Die schneckengetriebene D343H-Absperrklappe aus Edelstahl mit Flansch und Hartdichtung basiert auf einem ausgereiften Strukturdesign, einer stabilen Materialkonfiguration und einer zuverlässigen Betätigung. Ihre umfassende Leistung in Bezug auf Sicherheit, Haltbarkeit und Anpassungsfähigkeit macht sie zu einer häufig verwendeten Lösung für Absperrklappenanwendungen bei hohen Temperaturen und hohem Druck.
