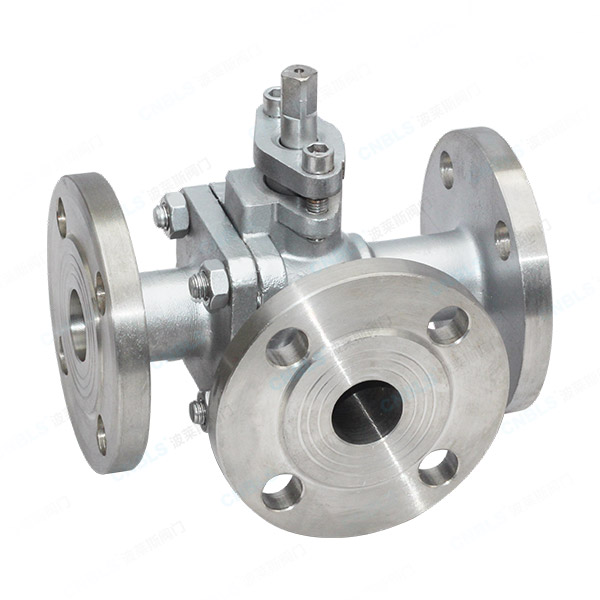

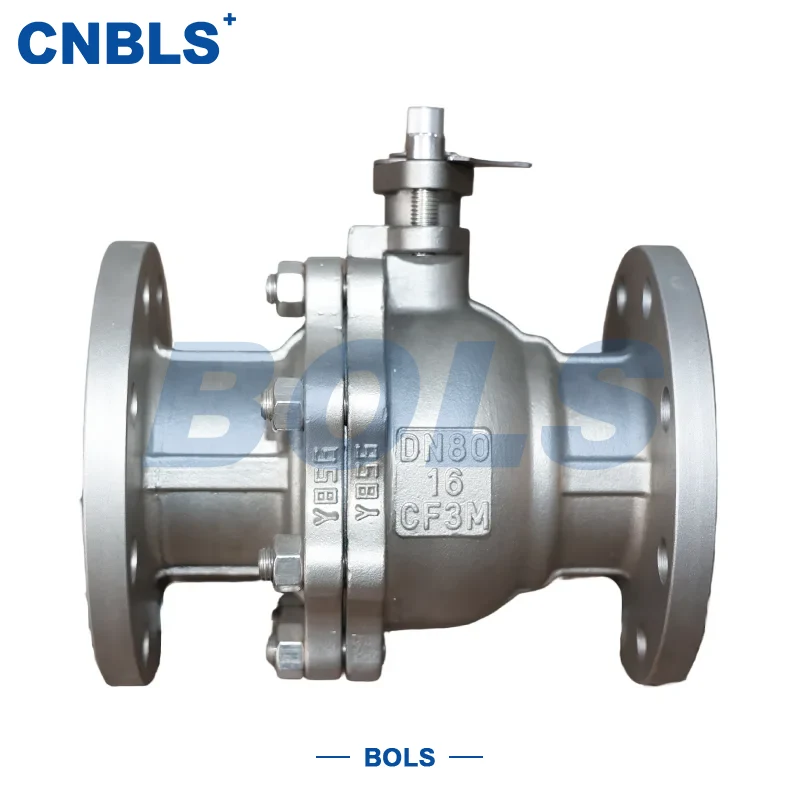

T-förmige Dreiwege-Kugelhähne aus Edelstahl

Der Dreiwege-Kugelhahn Q44F(T) aus Edelstahl ist ein Dreiwege-Kugelhahn aus Edelstahl (304/316 usw.), der gemäß den Standards der Serie Q44F(T) hergestellt wird. Sein Hauptmerkmal besteht darin, dass Kugel und Schaft einstückig gegossen sind und über Strömungskanäle vom Typ T oder L verfügen (Typ F für geraden Durchfluss, T-Typ für Durchfluss in drei Richtungen). Es ermöglicht Funktionen zur Medienzusammenführung, -umleitung oder Richtungsumschaltung.

Die T-förmigen Dreiwege-Kugelhähne aus Edelstahl integrieren Kugel und Schaft als eine einzige Gusseinheit. Mit T-Typ- oder L-Typ-Strömungskanälen (F-Typ für geraden Durchgang, T-Typ für Dreiwegekanal) ermöglicht es die Zusammenführung, Umleitung oder den Wechsel von Medien. Das Ventil zeichnet sich durch eine kompakte Struktur, einen glatten Strömungskanal, eine hervorragende Dichtleistung und eine starke Korrosionsbeständigkeit aus.

Mit seiner kompakten Struktur, dem geringen Strömungswiderstand, der hervorragenden Abdichtung und der hohen Korrosionsbeständigkeit wird dieses Ventil häufig in Industriebereichen wie Erdöl, Chemietechnik, Wasseraufbereitung, Lebensmittel, Pharmazeutik und Elektrizität eingesetzt. Es eignet sich besonders für Arbeitsbedingungen mit hohen Anforderungen an die Korrosionsbeständigkeit des Materials und die Richtungsumkehr der Flüssigkeit.

Produktmerkmale

1. Einteilige Gussstruktur

Der Ventilkörper und der Schaft sind einstückig gegossen, was die strukturelle Festigkeit erhöht und einen stabilen Betrieb unter langfristigen Hochdruck- und Hochtemperaturbedingungen gewährleistet.

2. Multifunktionales Strömungskanaldesign

Der Dreiwege-Strömungskanal vom T-Typ ermöglicht Medienzusammenfluss, -umleitung oder Richtungsumkehr, während der gerade Durchgangsströmungskanal vom F-Typ für lineare Umschaltung mit geringem Strömungswiderstand geeignet ist und einen effizienten und ungehinderten Systemfluss gewährleistet.

3. Hervorragende Dichtungsleistung

Basierend auf den Arbeitsbedingungen, der Temperatur und den Medieneigenschaften kann eine optionale Weichdichtung (PTFE/RPTFE) oder Hartdichtung (Metalldichtung) ausgewählt werden, die eine zuverlässige Abdichtung, Verschleißfestigkeit und eine starke Leckagefestigkeit bietet.

4. Mehrere Fahrmodi

Unterstützt manuelle, Schneckengetriebe-, pneumatische (einfachwirkende/doppeltwirkende) und elektrische (Ein-Aus/Regelung) Betriebsarten, anpassbar an unterschiedliche Einbauräume und automatische Steuerungsanforderungen.

5. Hohe Temperatur, hoher Druck und Korrosionsbeständigkeit

Das Edelstahlmaterial hält einem Temperaturbereich von -46 °C bis 425 °C stand und widersteht stark korrosiven Medien, wodurch ein stabiler Langzeitbetrieb gewährleistet wird.

6.Flexible Installation

Erhältlich mit Flansch-, Gewinde- oder Stumpfschweißanschlüssen, entsprechend verschiedenen Rohrleitungsstandards (GB/ANSI) für einfache Wartung und Austausch.

Anwendungen

Die T-förmigen Dreiwege-Kugelhähne aus Edelstahl werden häufig in den folgenden Szenarien eingesetzt:

● Richtungsumkehr-, Umleitungs- und Zusammenflusssysteme von Erdöl- und Erdgaspipelines

● Transport von sauren, alkalischen und salzhaltigen Medien in der chemischen Produktion

● Richtungsumkehr und Umleitung von Rohrleitungen in Wasseraufbereitungsprojekten

● Förderung sauberer Medien in der Lebensmittel- und Pharmaproduktion

● Richtungsumkehr von Dampf- und Ölproduktpipelines in der Elektrizitätsindustrie

● Transportsysteme für Medien mit geringem Partikelanteil oder stark korrosive Medien

Technische Kernparameter

Auswahlpunkte

1.Abgleich von Medieneigenschaften mit Strömungskanälen

Wählen Sie Edelstahlmaterialien (CF8/CF8M/CF3/CF3M) basierend auf der Korrosivität und Sauberkeit des Mediums aus. Wählen Sie je nach Funktionsanforderungen F-Typ- oder T-Typ-Durchflusskanäle, um eine direkte oder dreiseitige Richtungsumschaltung zu erreichen.

2. Auswahl des Dichtungstyps

Wählen Sie die Weichdichtung F-Typ für normale Temperatur- und Niederdruckbedingungen, die ein Gleichgewicht zwischen Verschleißfestigkeit und Dichtungsleistung bietet. Entscheiden Sie sich für hartdichtende T-Typen für Hochtemperatur-, Hochdruck- oder partikelhaltige Medien, um Verschleißfestigkeit und lange Lebensdauer zu gewährleisten.

3. Druck- und Temperaturanpassung

Wählen Sie die PN-/Klassenwerte aus, die dem Auslegungsdruck der Rohrleitung entsprechen, mit einer Marge von 10–20 %. Die Temperatur muss zum Dichtungstyp und zum Edelstahlmaterial passen, um Leistungseinbußen durch Überhitzung zu verhindern.

4.Nenndurchmesser und Durchflussanpassung

Wählen Sie den geeigneten DN-Wert basierend auf der berechneten maximalen Durchflussrate und dem zulässigen Druckverlust. Die T-förmigen Dreiwege-Kugelhähne aus Edelstahl verfügen über glatte Strömungskanäle mit besseren Cv-Werten als herkömmliche Ventile, und für Szenarien mit geringem Durchfluss ist eine genaue Berechnung erforderlich.

5.Anpassung von Antriebsmodus und Einbauraum

Wählen Sie manuelle oder kleine pneumatische Antriebe für beengte Platzverhältnisse. Wählen Sie pneumatische/elektrische Antriebe für Anwendungen mit großem Durchfluss oder ferngesteuerten Anwendungen. Stellen Sie sicher, dass der Flanschstandard zum Ventilgehäuse aus Edelstahl passt.

Betriebs- und Wartungshinweise

Betriebshinweise

1. Vergewissern Sie sich vor dem ersten Gebrauch, dass das Modell, die Druckklasse und der Nenndurchmesser mit den Arbeitsbedingungen übereinstimmen, und prüfen Sie, dass der Ventilkörper und die Flanschverbindungen aus Edelstahl frei von Beschädigungen sind.

2. Beim Öffnen, Schließen oder Ändern der Richtung langsam vorgehen, um zu verhindern, dass Wasserschläge das Ventilgehäuse oder die Rohrleitungen beschädigen. Wenden Sie beim manuellen Betrieb gleichmäßig Kraft an und drehen Sie das Ventil nicht mit Gewalt.

3. Überprüfen Sie bei pneumatischen/elektrischen Ventilen vor dem Betrieb eine stabile Luft-/Stromversorgung und achten Sie auf eine reibungslose Bewegung, eine genaue Richtungsumschaltung und keine ungewöhnlichen Geräusche.

4. Bei Wiederinbetriebnahme nach längerem Stillstand zunächst Kondensat und Verunreinigungen ablassen, dann das Ventil langsam öffnen.

5. Es ist strengstens verboten, unter Überdruck- oder Übertemperaturbedingungen zu arbeiten. Bei Auffälligkeiten sofort zur Fehlerbehebung abschalten.

Wartungshinweise

1. Überprüfen Sie wöchentlich die Dichtfläche, die Stopfbuchse und die Oberfläche des Ventilkörpers, um sicherzustellen, dass keine Lecks, Korrosion oder Risse vorhanden sind.

2.Ersetzen Sie den Ventilsitz umgehend, wenn Weichdichtungsventile vom Typ F undicht werden. Überprüfen Sie regelmäßig den Verschleiß der hartdichtenden T-Ventile und läppen Sie die Teile oder ersetzen Sie sie bei Bedarf.

3.Hand-/Schneckengetriebe vierteljährlich schmieren; Lassen Sie das Wasser ab und prüfen Sie regelmäßig den Ölstand der Pneumatikventile.

4. Überprüfen Sie bei korrosiven Medien regelmäßig das Ventilgehäuse und die Kugel. Medien ableiten und bei längerer Lagerung vor Feuchtigkeit und Staub schützen.

5. Fehlerbehebung: Im Falle einer Blockierung zuerst den Druck entlasten, dann zerlegen und Verunreinigungen entfernen oder Teile austauschen; Bei pneumatischen/elektrischen Störungen schalten Sie für den Notfall auf manuellen Betrieb um und beheben Sie dann die Störung am Stellantrieb.

6.Erstellen Sie eine Wartungsdatei, in der Sie das Modell, das Installationsdatum, die Wartung und die Ersatzteile aufzeichnen, um eine Grundlage für die spätere Wartung zu schaffen.
