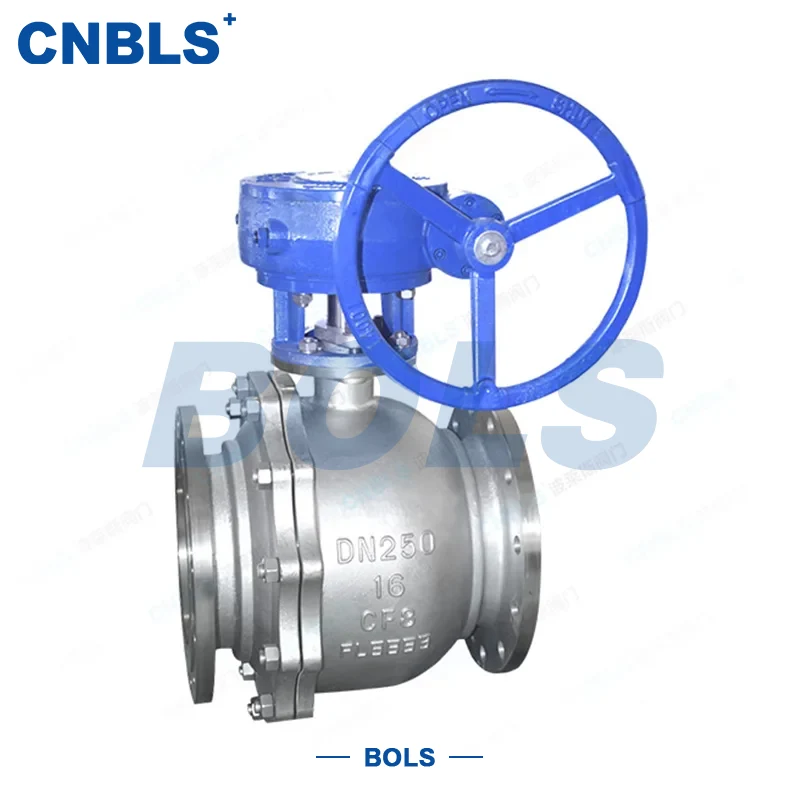

Schwimmende Kugelhähne aus Edelstahl mit Flansch

Bei den schwimmenden Kugelhähnen mit Edelstahlflansch handelt es sich um Rohrleitungsabsperrventile, die eine schwimmende Kugel als Verschlusselement verwenden. Unter dem Druck des Mediums wird die Kugel fest gegen den nachgeschalteten Ventilsitz gedrückt, um eine zuverlässige Abdichtung zu erreichen. Das vollständige Öffnen oder Schließen erfolgt durch Drehen der Kugel um 90 Grad und zeichnet sich durch einfache Bedienung und schnelle Reaktion aus.

Dieses Ventil zeichnet sich durch einen einfachen Aufbau und eine hervorragende Dichtleistung aus. Es eignet sich für verschiedene Arbeitsbedingungen mit Medien wie Wasser, Dampf, Ölprodukten und korrosiven Substanzen und wird häufig in industriellen Rohrleitungssystemen eingesetzt, darunter Erdöl, Chemietechnik, Elektrizität, Lebensmittel und Pharmazeutika.

Produktmerkmale

Hochwertiges Edelstahlmaterial

Wichtige Komponenten wie Ventilkörper, Kugel und Ventilsitz bestehen aus Edelstahl 304/316 und bieten eine hervorragende Korrosions- und Verschleißfestigkeit, um eine langfristige Betriebszuverlässigkeit zu gewährleisten.

Flanschanschluss für einfache Installation

Dank der standardmäßigen Flanschverbindung ermöglicht es eine bequeme Installation und Demontage und ist mit Rohrleitungssystemen unterschiedlicher Durchmesser und Druckklassen kompatibel.

Diversifizierte Betriebsmodi

Unterstützt manuelle (Handrad), Getriebe-, elektrische und pneumatische Betätigung. Basierend auf den Anforderungen der automatischen Steuerung kann der am besten geeignete Betriebsmodus ausgewählt werden.

Hervorragende Dichtungsleistung

Der Ventilsitz besteht aus weichen Dichtungsmaterialien wie PTFE, PFA oder ETFE, wobei die Leckrate der API-Klasse VI entspricht, um die Sicherheit des Rohrleitungssystems zu gewährleisten.

Breites Anwendungsspektrum

Das Ventil verfügt über einen anwendbaren Temperaturbereich von -29 bis 180 °C, deckt Arbeitsbedingungen mit hohem, mittlerem und niedrigem Druck von PN1,0 bis PN42 ab und erfüllt die Steuerungsanforderungen verschiedener Durchflussraten und Medien.

Hohe Zuverlässigkeit und einfache Wartbarkeit

Die schwimmende Kugelstruktur ermöglicht eine selbstspannende Abdichtung unter mittlerem Druck. Es verfügt über eine kompakte Bauweise, erfordert keine zusätzliche Unterstützung und ist leicht zu warten, sodass es für den Langzeitbetrieb geeignet ist.

Anwendungen

Die schwimmenden Kugelhähne mit Edelstahlflansch eignen sich für verschiedene Industrieszenarien:

● Absperrung und Durchflusskontrolle von Erdöl- und Erdgasleitungen

● Transport korrosiver Medien wie Säuren, Laugen und Salze in der chemischen Produktion

● Rohrleitungssteuerung in Wasseraufbereitungs- und Dampfsystemen

● Förderung sauberer Medien in der Lebensmittel- und Pharmaindustrie

● Hochtemperatur- und Hochdruckleitungen in Strom- und Wärmesystemen

● Flüssigkeitstransport- und Pipeline-Abschaltszenarien

Modellinterpretation

Nehmen Sie als Beispiel das Modell Q41F-16P:

Design- und Herstellungsstandards

● API 6D: Ein international anerkannter Standard für die Konstruktion und Herstellung von Kugelhähnen für die Erdöl- und Erdgasindustrie.

● GB/T 12237: Chinas nationaler Standard, der als Referenz für die Ventilkonstruktion und -herstellung dient.

● ISO 5208: Norm für Flanschabmessungen und Druckstufen, um sicherzustellen, dass das Ventil zur Rohrleitung passt.

● JB/T 308: Ventiltestmethoden und Inspektionsregeln zur Sicherstellung der Produktqualität und -leistung.

Tabelle der technischen Parameter

Komponentenmaterialien

● Ventilkörper: Stahlguss WCB oder Edelstahl CF8/CF8M

● Kugel: Edelstahlmaterial passend zum Ventilkörper

● Ventilsitz: PTFE-, PFA- oder ETFE-Weichdichtung

● Ventilschaft: Edelstahl mit nitrierter Oberflächenbehandlung

● Packung: Flexibler Graphit oder PTFE

● Befestigungselemente: Edelstahl oder verzinkter Kohlenstoffstahl

Wichtige Auswahlpunkte

Analyse der Arbeitsbedingungen

● Klären Sie die Art des Mediums, die Temperatur, die Viskosität und die Korrosivität.

● Bestimmen Sie den maximalen Arbeitsdruck des Systems mit einer Sicherheitsmarge.

Parameterbestätigung

● Wählen Sie den Nenndurchmesser DN entsprechend den Anforderungen an die Durchflussmenge.

● Bestimmen Sie den Nenndruck PN/Klasse basierend auf dem Systemdesign.

● Wählen Sie die Verbindungsmethode (Flansch, Schweißen oder Gewinde) entsprechend der Rohrleitung.

● Wählen Sie den Betriebsmodus (manuell, elektrisch oder pneumatisch) basierend auf den Automatisierungsanforderungen.

Materialauswahl

● Ventilkörper: Kohlenstoffstahl ist für allgemeine Arbeitsbedingungen geeignet; Edelstahl ist für korrosive Medien geeignet.

● Dichtungsmaterial: PTFE ist für die meisten korrosiven Medien geeignet; Metallhartdichtungen können für Hochtemperatur-, Hochdruck- oder partikelhaltige Medien ausgewählt werden.

Standard und Zertifizierung

● Stellen Sie sicher, dass das Ventil den Konstruktions- und Fertigungsstandards entspricht.

● Für internationale Projekte können API-, ISO- und andere Zertifizierungen erforderlich sein.

Lieferantenbewertung

● Wählen Sie Lieferanten mit gutem Ruf und umfassender Erfahrung aus und fordern Sie Muster, technische Parameter und Qualitätssicherungszertifikate an.
