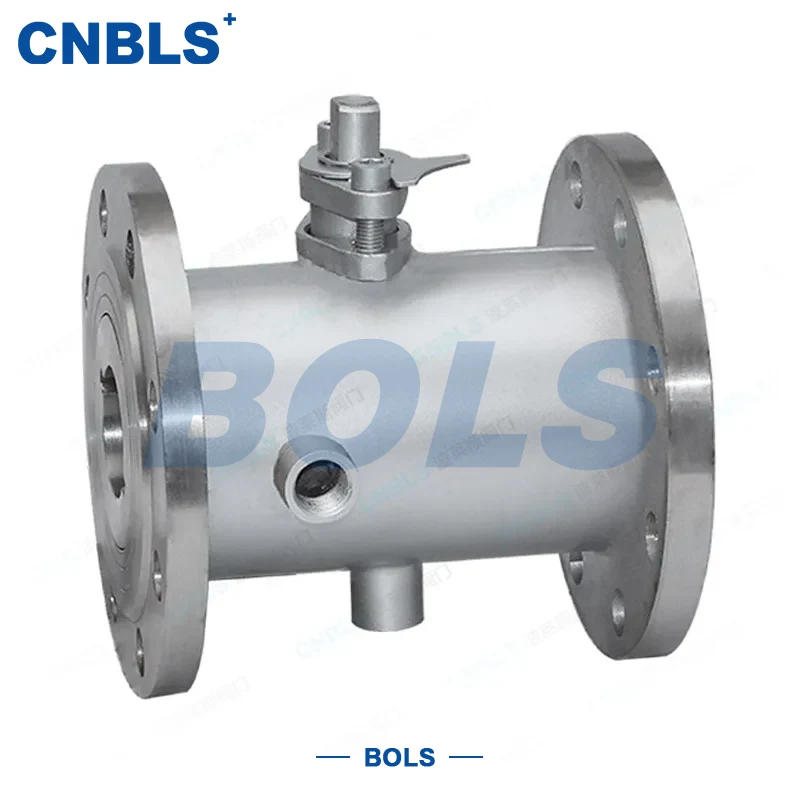

Isolierte Kugelhähne aus Edelstahl

Bei einem mit Edelstahl isolierten Kugelhahn handelt es sich um ein robustes Absperr- und Regelventil, das speziell für hochviskose, leicht kristallisierende und temperaturempfindliche Flüssigkeiten entwickelt wurde. Dieses Ventil besteht aus einer vollständig aus Edelstahl gefertigten Konstruktion und einer integrierten ummantelten Isolationsstruktur und sorgt für eine stabile Medientemperatur, um eine Verfestigung, Kristallisation und einen Viskositätsanstieg während des Rohrleitungsbetriebs zu verhindern.

Die aus Edelstahl isolierten Kugelhähne kombinieren die schnelle Leistung eines Kugelhahns mit einer hocheffizienten thermischen Steuerung und werden unter strikter Einhaltung der internationalen Standards GB, API und ASME hergestellt. Es bietet zuverlässige Abdichtung, geringen Wärmeverlust und eine lange Lebensdauer in anspruchsvollen petrochemischen, pharmazeutischen, Lebensmittel-, LNG- und metallurgischen Anwendungen.

Hauptmerkmale und Vorteile

Stabiles thermisches Kontrollsystem

Das Mantel- oder Vakuummanteldesign unterstützt Dampf, Thermoöl oder Isoliermaterialien. Die Temperaturgenauigkeit kann ±1℃ erreichen, wodurch der Wärme- oder Kälteverlust erheblich reduziert wird.

Volle Korrosionsbeständigkeit von Edelstahl

Erhältlich in Edelstahl 304, 316, 316L und 310S für hervorragende Korrosionsbeständigkeit, hohe Temperaturbeständigkeit und Kompatibilität mit sauberem Betrieb.

Zuverlässige Dichtungsleistung

Die weiche Dichtung (verstärktes PTFE/PPL) erreicht die Leckrate der Klasse VI. Harte Dichtung (Stellite-Legierung) hält Temperaturen bis zu 550 °C stand und erfüllt ISO 5208 Klasse A.

Reibungsloser Betrieb und lange Lebensdauer

0°–90° Drehung für schnelles Öffnen und Schließen. Erhältlich mit schwimmender oder fester Kugelausführung. Niedriges Betätigungsdrehmoment für manuelle, pneumatische oder elektrische Betätigung.

Verstopfungsschutz und geringer Strömungswiderstand

Optionen mit vollem Port oder reduziertem Port. Ideal für hochviskose Medien, um Druckverluste zu minimieren und Rohrleitungsverstopfungen vorzubeugen.

Kompatibilität mit internationalen Standards

Die aus Edelstahl isolierten Kugelhähne entsprechen vollständig den globalen Standards und eignen sich daher für internationale Projekte und den Direktexport.

Struktur und Funktionsprinzip

Das Ventil besteht aus einem Edelstahlgehäuse mit Isoliermantel, Edelstahlkugel, Sitz, Spindel, Packung und Anschlussenden.

● Drehen Sie die Kugel um 0°–90°, um die Ein-/Aus-Funktion und die Durchflussregulierung zu erreichen.

● Der Isoliermantel zirkuliert Dampf, Thermoöl oder verwendet Wärmeisolationsmaterial, um eine stabile Innentemperatur aufrechtzuerhalten.

● Die Version mit Vakuummantel ist speziell für extrem niedrige Temperaturen bis zu -196 °C konzipiert.

Technische Spezifikationen

Grundparameter

Hauptmaterialien

Design- und Teststandards

● Design: GB/T 12237, GB/T 21385, API 608, ASME B16.34

● Abmessungen: GB/T 9113, ASME B16.5, GB/T 12221, ASME B16.10

● Inspektion: GB/T 13927, API 598, Helium-Leckerkennung, API 607 ​​(optional)

● Materialien: GB/T 1220, GB/T 13901, ASTM A182

Typische Anwendungen

Die aus Edelstahl isolierten Kugelhähne werden häufig in Prozessen mit temperaturempfindlichen Medien eingesetzt:

● Petrochemische Industrie: Asphalt, Schweröl, Harz, geschmolzener Schwefel, Paraffin

● Pharmazeutik und Lebensmittel: Sirupe, Schokolade, medizinische Lösungen, Hygieneflüssigkeiten

● LNG & Low Temp: Flüssigerdgas, kryogener Transport

● Chemikalien und Fasern: Polymere, Klebstoffe, leicht kristallisierende Chemikalien

● Metallurgie und Energie: Hochtemperatur-Heizölsysteme

Auswahlhilfe

Nach Temperatur

● Normale Isolierung (-29℃ bis 425℃): ummantelter Typ

● Ultraniedrige Temperatur (-196℃ bis -29℃): Vakuummantel

● Hochpräzise Steuerung: mit intelligentem Temperaturkontrollanschluss

Nach Material

● Allgemeine Korrosion: 304

● Starke Korrosion / Sanitär: 316L

● Extrem hohe Temperatur: 310S

Durch Siegel

● Sauber, niedrigviskos: Weichdichtung (PTFE/PPL)

● Hochtemperatur- und abrasive Medien: Hartdichtung (Stellite)

Nach Druck und Größe

● Hochdruck (≥PN40) / große Größe (≥DN200): feste Kugel

● Hohe Viskosität: voller Anschluss empfohlen

Installation, Betrieb und Wartung

● Horizontal installieren, um sicherzustellen, dass der Mantelstrom ungehindert ist.

● Heizen oder kühlen Sie das Ventil vor der Inbetriebnahme vor, um einen Thermoschock zu vermeiden.

● Nur im Bereich von 0°–90° betreiben; nicht überdrehen.

● Überprüfen Sie die Flansche, Packungen und Mantelverbindungen regelmäßig auf Undichtigkeiten.

● Spindellager alle 3–6 Monate mit Hochtemperaturfett schmieren.

● Mantelmedium vor längerer Stilllegung entleeren.
