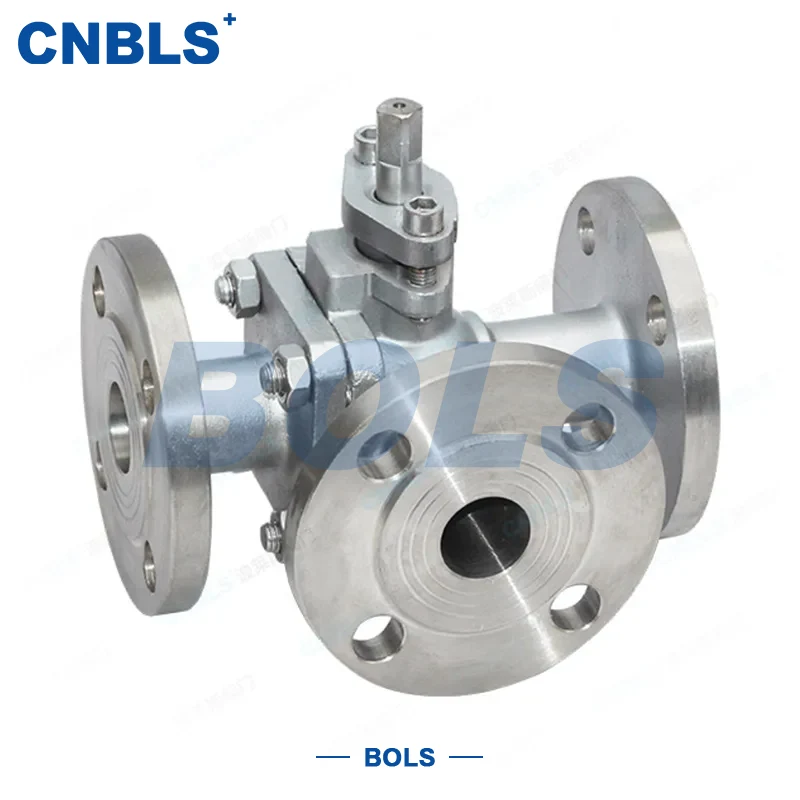

Dreiwege-Flanschkugelhähne aus Edelstahl

Bei den Dreiwege-Flanschkugelhähnen aus Edelstahl handelt es sich um Mehrwege-Steuerventile, die aus Edelstahlmaterialien wie 304, 316, 304L und 316L hergestellt werden und über Flanschendanschlüsse verfügen. Das Ventil verfügt über eine integrierte Kugel- und Schaftkonstruktion und ist mit T-Anschluss- oder L-Anschluss-Durchflussmustern erhältlich, die das Mischen, Umleiten oder Richtungsumschalten von Medien ermöglichen.

Mit seiner Kombination aus korrosionsbeständigem Edelstahl und zuverlässiger Flanschdichtung bietet das Ventil eine stabile Leistung in anspruchsvollen Industrieumgebungen. Es eignet sich für Systeme, die eine zuverlässige Verbindungsintegrität und langfristige Haltbarkeit erfordern.

Struktur und Funktionsprinzip

Das Ventil funktioniert durch Drehen der Kugel durch den Schaft, um die Durchflusswege zwischen verschiedenen Anschlüssen umzuschalten.

T-Anschluss: Wird zum Mischen oder Umleiten des Flusses verwendet

L-Port: Wird für die Richtungsumschaltung zwischen zwei Leitungen verwendet

Flanschenden: Gewährleisten eine genaue Ausrichtung und sichere Abdichtung

Der stromlinienförmige interne Strömungsweg trägt dazu bei, den Druckverlust zu reduzieren und gleichzeitig kompakte Gesamtabmessungen beizubehalten.

Hauptmerkmale

Integrales, hochfestes Design

Kugel und Schaft sind integral gefertigt, was die Montagetoleranz verringert und die Betriebsstabilität und Lebensdauer verbessert.

Ausgezeichnete Korrosionsbeständigkeit

Für den Umgang mit Säuren, Laugen, chloridhaltigen Medien und allgemeinen korrosiven Flüssigkeiten stehen mehrere Edelstahlsorten zur Verfügung.

Zuverlässige Flanschdichtung

Flansche entsprechen den Standards GB/T 9113 und ANSI B16.5 und bieten eine bequeme Installation und bewährte Dichtungsleistung.

Flexible Sitzoptionen

Um unterschiedliche Temperatur- und Druckanforderungen zu erfüllen, sind Weichsitze und Metallsitze erhältlich.

Automatisierungskompatibilität

Zur einfachen Integration in automatisierte Systeme kann das Ventil mit manuellen, Schneckengetriebe-, pneumatischen oder elektrischen Antrieben ausgestattet werden.

Technische Spezifikationen

Hauptmaterialoptionen

Körper und Flansch

Sitz

Typische Anwendungen

Die Dreiwege-Flanschkugelhähne aus Edelstahl eignen sich für Industriesysteme, die eine Strömungsumleitung oder -umschaltung erfordern, einschließlich:

Öl- und petrochemische Anlagen

Feinchemische Verarbeitung

Wasseraufbereitungssysteme

Lebensmittel- und Pharmapipelines

Strom- und Dampfsysteme

Erdgastransport

Es eignet sich gut für Steuerungsanwendungen mit mehreren Anschlüssen, bei denen die Zuverlässigkeit der Dichtung von entscheidender Bedeutung ist.

Auswahlrichtlinien

Materialabstimmung

304/304L für allgemeine Korrosion

316/316L für Chlorid oder stärker korrosive Medien

Duplex 2205 für anspruchsvolle Hochdruckanwendungen

Portauswahl

T-Anschluss zum Mischen oder Umleiten

L-Anschluss zur Richtungsumschaltung

Temperaturanpassung

Weicher Sitz für normale Temperatur

Metallsitz für den Einsatz bei hohen Temperaturen

Flanschstandard

Wählen Sie entsprechend der Rohrleitungsspezifikation GB- oder ANSI-Flanschsysteme aus und bestätigen Sie die RF- oder RTJ-Ausrichtung.

Betätigungswahl

Für den häufigen oder ferngesteuerten Betrieb werden pneumatische oder elektrische Antriebe empfohlen.

Installation und Wartung

Betriebshinweise

Überprüfen Sie vor der Installation das Ventilmodell, die Druckstufe und den Flanschstandard

Betätigen Sie das Ventil langsam, um Wasserschläge zu vermeiden

Sorgen Sie für eine stabile Luft- oder Stromversorgung für automatisierte Ventile

Spülen Sie nach längeren Stillständen die Rohrleitung, bevor Sie sie wieder öffnen

Wartungshinweise

Überprüfen Sie wöchentlich die Flansch- und Packungsdichtung

Spindel und Getriebeteile vierteljährlich schmieren

Ersetzen Sie Dichtungskomponenten umgehend, wenn Undichtigkeiten auftreten

Flanschschrauben gleichmäßig über Kreuz anziehen

Eine ordnungsgemäße Wartung trägt dazu bei, die Lebensdauer der Dreiwege-Flanschkugelhähne aus Edelstahl zu verlängern und eine gleichbleibende Dichtungsleistung aufrechtzuerhalten.
