Edelstahl-Kettenrad-Wafer-Messer-Absperrschieber

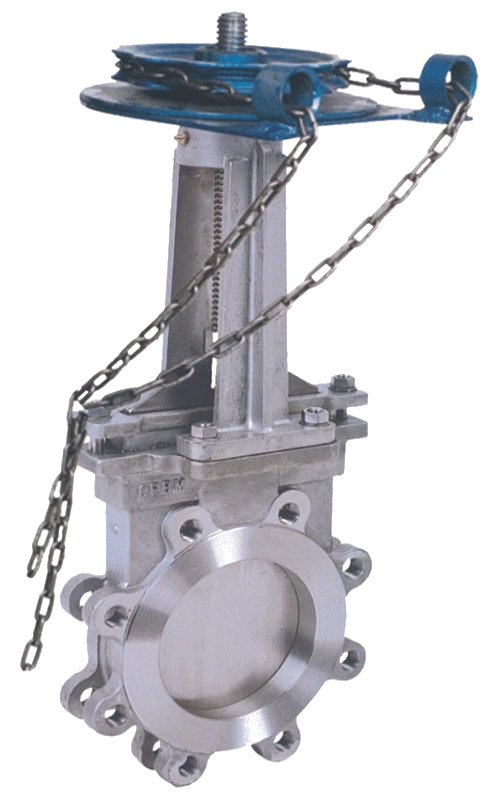

Der Edelstahl-Kettenrad-Wafer-Messerschieber PZL73H ist ein Absperrventil, das speziell für die Förderung von Medien mit Verunreinigungen entwickelt wurde. Es verfügt über ein kettenradgetriebenes Design mit einem scharfen Messerschieber. Durch Drehen des Kettenrads zum Anheben oder Absenken des Ventilschafts können im geschlossenen Zustand feste Partikel und faserige Verunreinigungen im Medium effizient abgeschnitten werden, wodurch eine Verstopfung der Rohrleitung grundsätzlich verhindert wird.

Das Ventil besteht vollständig aus Edelstahl 304/316 mit hervorragender Korrosionsbeständigkeit und ist für niedrige bis mittlere Drücke und korrosive Arbeitsbedingungen mit hochviskosen und verunreinigungshaltigen Medien geeignet. Die kompakte Bauweise, das geringe Gewicht und der arbeitssparende Betrieb machen sie besonders ideal für enge Einbauräume und Szenarien, die ein hohes manuelles Betätigungsdrehmoment erfordern.

Es wird häufig in mittleren und großen Rohrleitungen in Branchen wie der Abwasseraufbereitung, Minenrückständen, Zellstoff für die Papierherstellung, Baumaterialpulver usw. eingesetzt. Mit ihrer zuverlässigen Leistung sind PZL73H-Edelstahl-Kettenrad-Wafer-Messerschieber in verschiedenen Branchen zur bevorzugten Absperrvorrichtung für verunreinigungshaltige Medienleitungen geworden.

Technische Kernparameter

Kernattribute

● Strukturtyp: Messerförmige Anschnittscheibe, außenliegende Schraube und Joch, kurze Bauform von Angesicht zu Angesicht, spart Platz beim Einbau und eignet sich für enge Arbeitsbedingungen.

● Verbindungstyp: Wafer-Verbindung, entspricht strikt der Norm GB/T 12221 für die Installation von Wafer-Ventilen, ist einfach zu installieren und erfordert keinen besonders großen Raum, wodurch die Kosten für den Rohrleitungsbau gesenkt werden.

● Dichtungstyp: Hartmetalldichtung, Hartlegierungsauflage auf den Dichtflächen von Anschnittscheibe und Sitz, stabile Dichtungsleistung, beständig gegen Erosion durch Medien mit harten Partikeln, längere Lebensdauer.

● Betriebsart: Kettenradantrieb, Drehmomentverstärkung durch Kettengetriebe, arbeitssparender manueller Betrieb, der die Schwierigkeit des manuellen Betriebs bei Ventilen mit großem Durchmesser überwindet.

● Gehäusematerial: Edelstahl (304/316), ausgezeichnete Korrosionsbeständigkeit, geeignet für Medien mit unterschiedlichem Korrosionsgrad und Langzeiteinsatz unter stark korrosiven Bedingungen.

● Strömungskanal-Merkmal: Gerader Kanal mit vollem Durchgang, kein Drosselwiderstand, gleichmäßiger Medienfluss, starke Anti-Verstopfungs-Eigenschaft, verhindert die Ansammlung von Verunreinigungen, die den Ventilbetrieb beeinträchtigen.

Modellinterpretation

Jeder Buchstabe und jede Zahl im Modell PZL73H hat eine klare Bedeutung und hilft Käufern, Spezifikationen schnell zu erkennen und Anforderungen genau zu erfüllen:

● P: Schlackenaustrag / messerförmige Struktur, deutlich gekennzeichnet als Plattenschieber, speziell für verunreinigungshaltige Medien konzipiert.

● Z: Absperrschieber, definiert die Hauptventilkategorie.

● L: Kettenradantrieb, zeigt den Betriebsmodus an und hebt den arbeitssparenden Vorteil hervor.

● 7: Wafer-Verbindung, definiert den Installationsverbindungstyp für die allgemeine Wafer-Installation.

● 3: Außenschraube und Joch, markiert den Strukturtyp für eine bequeme Wartung nach der Installation.

● H: Mit Hartlegierung überzogene Sitzfläche, zeigt den Dichtungsoberflächenprozess und hebt die Dichtungszuverlässigkeit hervor.

Komponentenmaterialien

Die Kernkomponenten der Edelstahl-Kettenrad-Absperrschieber werden streng nach Korrosionsbeständigkeit, Verschleißfestigkeit und Lebensdauer ausgewählt:

● Ventilkörper/Ventilplattenrahmen: Edelstahl 304/316, hohe Festigkeit und Korrosionsbeständigkeit, optional je nach mittlerer Korrosivität.

● Messerschieberscheibe: Edelstahlsubstrat + Stellite-Auflage, Kantenhärte ≥ HRC 55, hohe Schärfe zum effizienten Schneiden fester Verunreinigungen, verschleißfest und erosionsbeständig.

● Ventilsitz: Edelstahl mit Hartlegierungsauflage, speziell für Medien mit harten Partikeln, verschleißfeste Dichtfläche sorgt für langzeitstabile Abdichtung.

● Ventilschaft: Edelstahl 304, verchromte Oberfläche, verbesserte Verschleiß- und Korrosionsbeständigkeit, vermeidet Rost und Blockieren bei Langzeitgebrauch.

● Stopfbuchspackung: Flexible Graphitpackung, hochtemperatur- und korrosionsbeständig, hervorragende Abdichtung zur Vermeidung von Leckagen.

● Kettenrad/Kette: Edelstahl, geeignet für den langfristigen Einsatz unter korrosiven Bedingungen, nicht leicht zu rosten oder zu beschädigen und sorgt für eine stabile Übertragung.

Design- und Herstellungsstandards

Die gesamte Produktion entspricht den nationalen und industriellen Standards mit strenger Qualitätskontrolle:

● Allgemeine Ausführung von Plattenschiebern: JB/T 8528, CJ/T 282

● Wafer-Anschlussmaße: GB/T 12221

● Kettenradgetriebeteile: GB/T 1243

● Druck-Temperatur-Bewertungen: GB/T 12224

● Ventiltest und -inspektion: GB/T 13927, JB/T 9092

● Edelstahlmaterial: ASTM A182

Auswahl-, Installations- und Wartungspunkte

Auswahlpunkte

● Für stark korrosive Medien (Säure-Laugen-Schlamm) wird Edelstahl 316 bevorzugt; Edelstahl 304 kann für allgemeine partikelhaltige Medien verwendet werden, um die Kosten zu senken und gleichzeitig die Stabilität zu gewährleisten.

● Für Ventile mit großem Durchgang (DN ≥ 500) wird ein Kettenrad mit hoher Übersetzung von 1:10 empfohlen, um den manuellen Betätigungsaufwand weiter zu reduzieren.

Installationspunkte

● Koaxial zu den Rohrleitungsflanschen halten, Schrauben symmetrisch und gleichmäßig anziehen, um Gehäuseverformungen und Undichtigkeiten zu vermeiden.

● Reservieren Sie ausreichend Rotationsspielraum auf der Antriebsseite des Kettenrads für eine reibungslose Bewegung.

● Reinigen Sie die Rohrleitung vor der Installation von Verunreinigungen und Schweißschlacke. Installieren Sie vor- und nachgeschaltete Filter für einen besseren Schutz.

Wartungspunkte

● Kettenrad und Kette regelmäßig schmieren, um Rost und Blockieren zu vermeiden.

● Öffnen und schließen Sie das Ventil in schmutzhaltigen Umgebungen regelmäßig, um angesammelte Schlacke zwischen Scheibe und Sitz zu entfernen und so die Dichtigkeit und Betriebsflexibilität aufrechtzuerhalten.

Produktvorteil

PZL73H Edelstahl-Kettenrad-Wafer-Messerschieber zeichnen sich durch eine komplett aus Edelstahl gefertigte Konstruktion, einen hocheffizienten Messerschieber und einen arbeitssparenden Kettenradantrieb aus und eignen sich perfekt für verunreinigungshaltige und stark korrosive Anwendungen. Sie sind kompakt, einfach zu installieren und zu warten und lösen wirksam Branchenprobleme wie Rohrleitungsverstopfungen, schwierigen Betrieb und Dichtungslecks. Sie werden branchenübergreifend in mittleren und großen Rohrleitungen eingesetzt und dienen als zuverlässige Absperrlösung für verunreinigungshaltige Mediensysteme.
